Конструкция и функционирование
Ручная сварка стержневыми электродами
24
099-002032-EW508
29.04.2010
5.6 Ручная сварка стержневыми электродами
ОСТОРОЖНО
Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для
перемещения свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!
УКАЗАНИЕ
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов,
приведенными на упаковке электродов.
5.6.1 Подключение электрододержателя и кабеля массы
5.6.1.1 Pico 300 cel

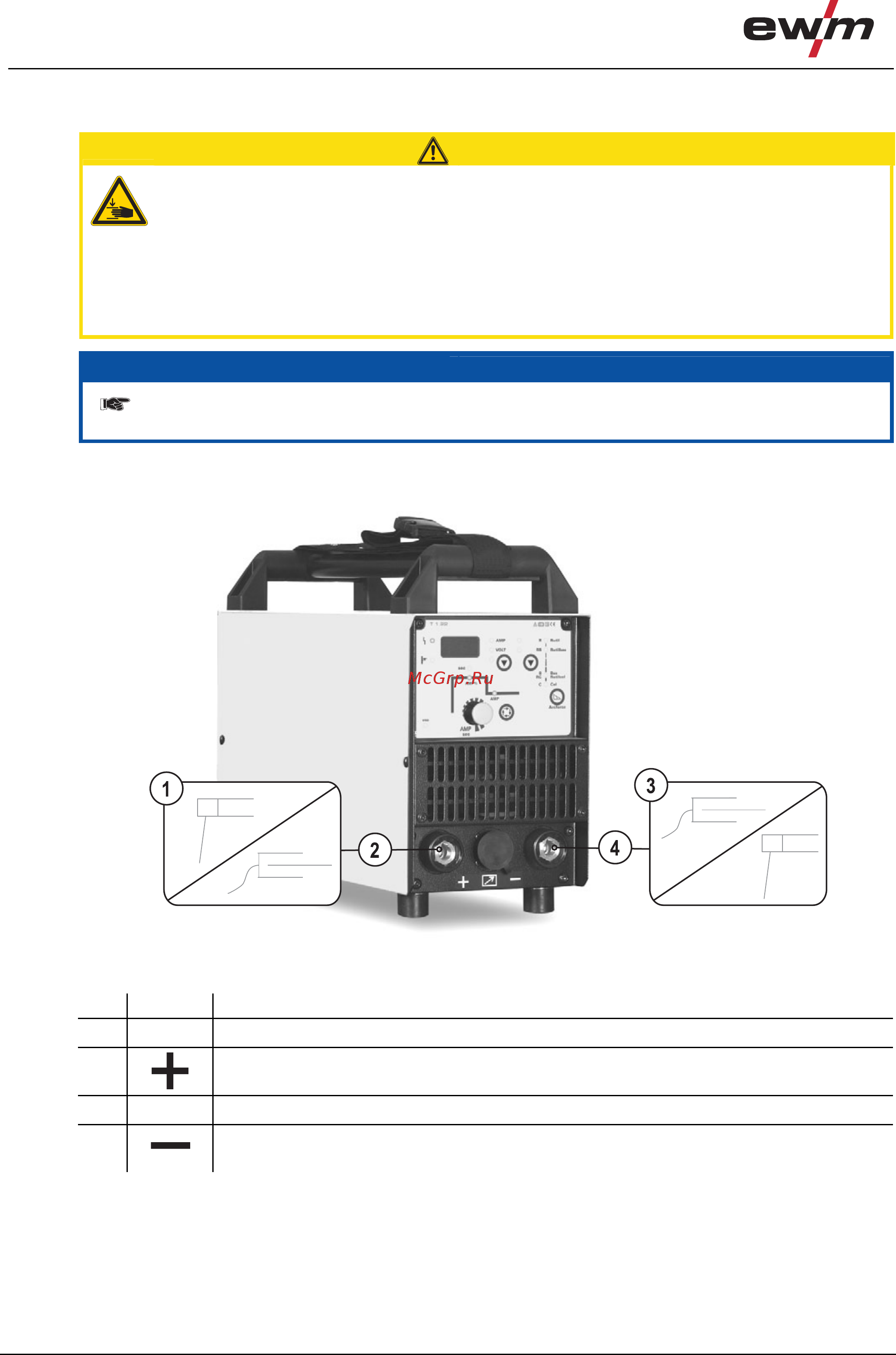

Рисунок 5-3
Поз. Символ Описание 0
1
Электрододержатель
2
Гнездо, сварочный ток "+"
Подсоединение электрододержателя или кабеля массы
3
Заготовка
4
Розетка, сварочный ток «-»
Подключениe кабеля массы или электрододержателя
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
• Вставить штекер кабеля массы или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
