![Optoma EH503 [14/103] Подсоединение проектора](/img/pdf.png)
Optoma EH503 [14/103] Подсоединение проектора
![Optoma EH503 [14/103] Подсоединение проектора](/views2/1304296/page14/bge.png)
Русский
14

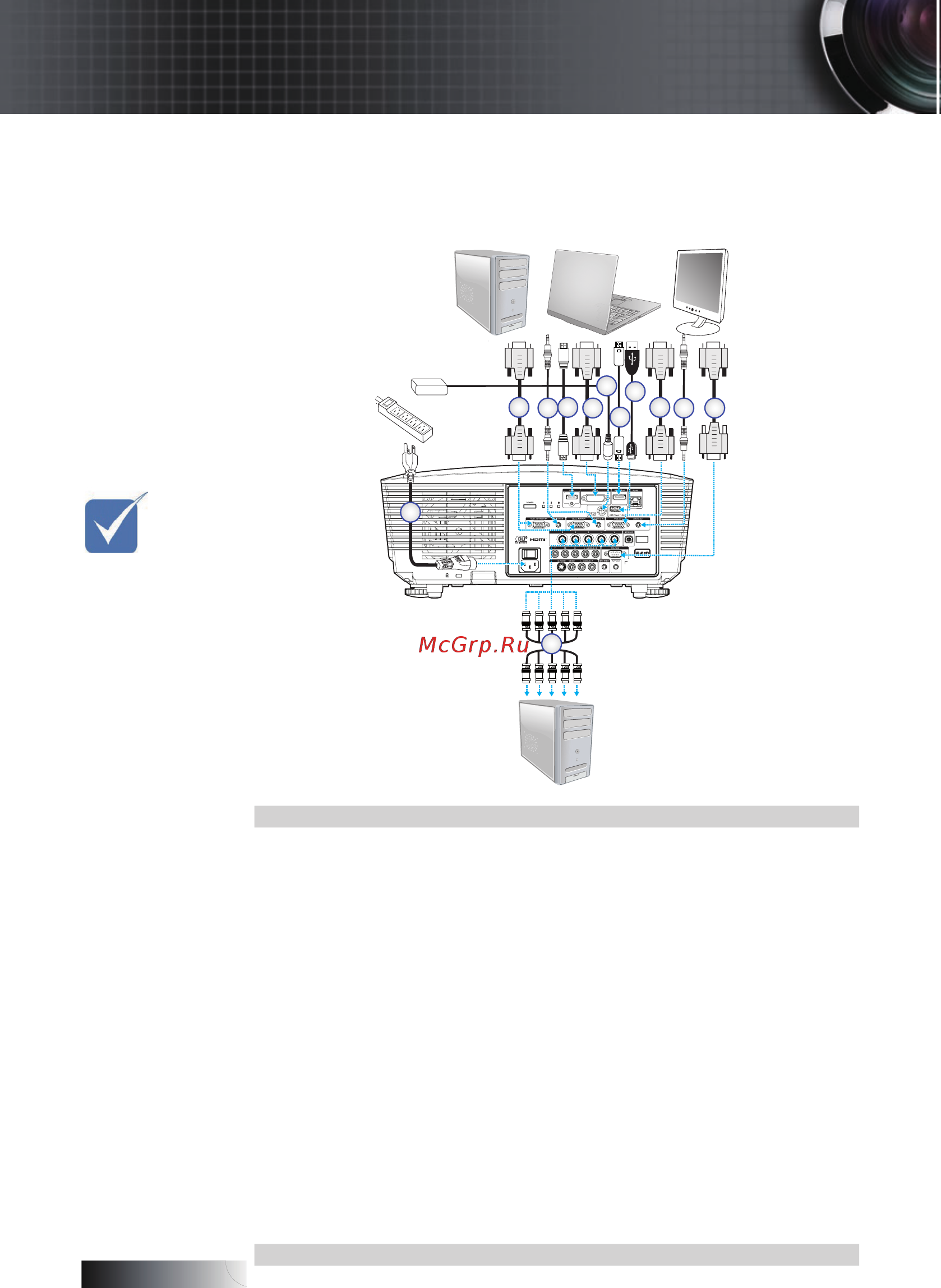

Подсоединение проектора
Подсоедините к компьютеру / ноутбуку
3
1
9
2
11
10
5
12
4
3D Adapter
6
7
8
1. Шнур питания
2. Кабель VGA
3. Кабель Audio-in *
4. Кабель HDMI *
5. Кабель DVI-D *
6. 3D-синхр. кабель*
7. Кабель интерфейса DisplayPort*
8. USB Зарядное устройство *
9. Кабель VGA-out (поставляется только для контура сигнала VGA1
VGA)
10.
Audio-out (дополнительный кабель с разъемами RCA и 3,5 мм)
11.
Кабель RS-232 *
12.
Кабель BNC *
*(Дополнительные принадлежности)
v Вследствие
различий
применения в
каждой стране,
для некоторых
регионов могут
поставляться
отличающиеся
принадлежности.
v AUDIO2-IN:
Совместное
использование
входного
аудиосигнала
BNC с DVI.
Примечание:
