Русский
16
Предостережение
• Компоненты проектора и объектива содержат высокоточные
детали. Запрещается встряхивать эти компоненты и прилагать
к ним чрезмерное усилие.
• Перед снятием или установкой объектива необходимо
выключить проектор, дождаться остановки охлаждающих
вентиляторов и отключить главный переключатель питания.
• При снятии или установке объектива не прикасайтесь к его линзе.
• Не допускайте попадания отпечатков пальцев, пыли или масла
на линзу объектива. Избегайте появления царапин на линзе
объектива.
• Чтобы не допустить появления царапин, работайте с объективом
на ровной поверхности, покрытой мягкой тканью.
• После извлечения объектива и помещения его на хранение
установите на проектор крышку объектива, чтобы не
допустить проникновения пыли и грязи.

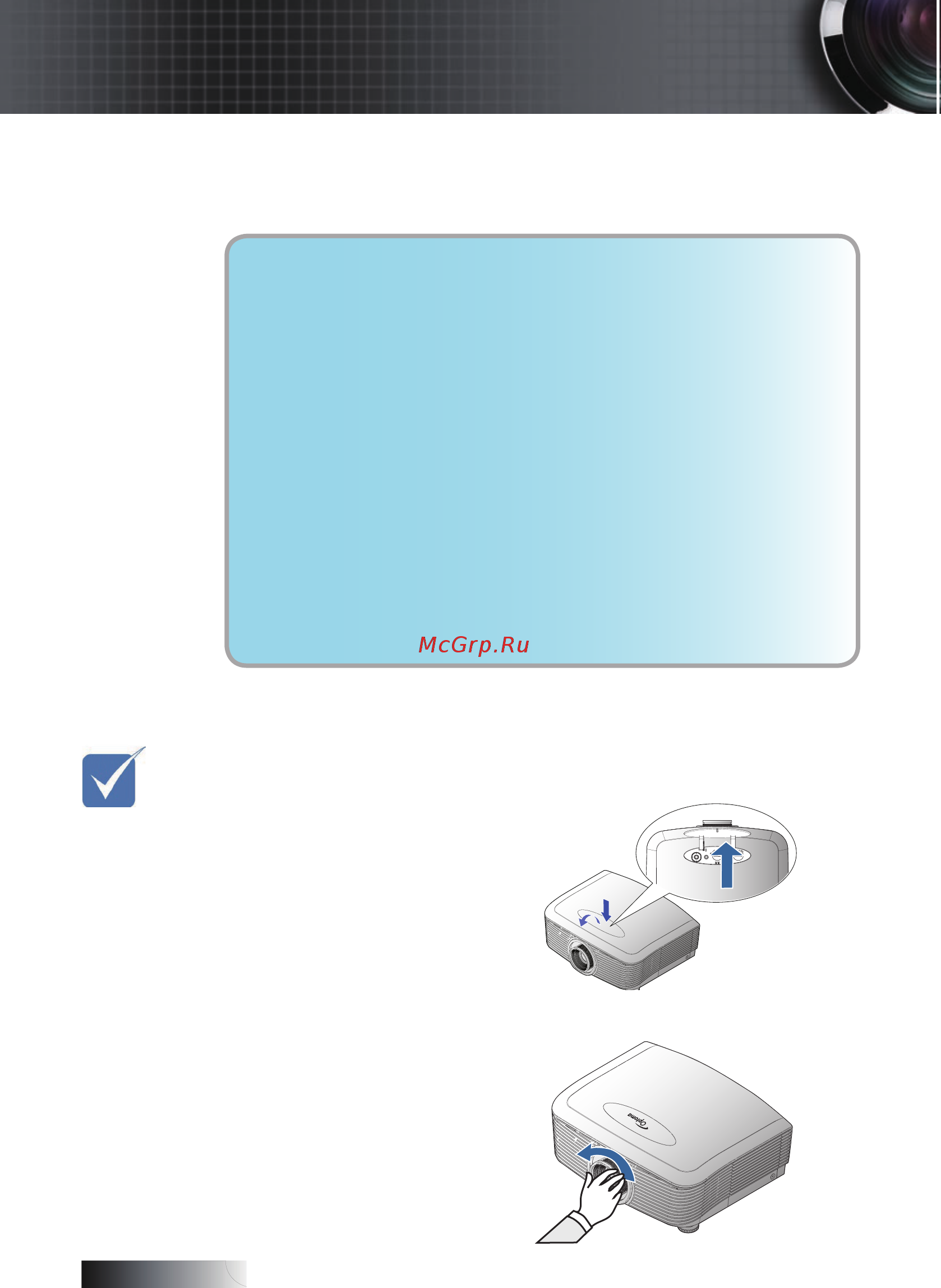

Установка или снятие дополнительного
объектива
1. Надавите на
верхнюю крышку
и отпустите, чтобы
открыть ее.
2. Переведите кнопку
ИЗВЛЕЧЕНИЯ
ОБЪЕКТИВА
в положение
разблокировки.
3. Возьмите объектив.
4. Поверните его
против
часовой стрелки.
Установленный
объектив будет
разблокирован.
Извлечение установленного объектива из
проектора
v При первом
использовании
проектора,
прежде чем
вставить
объектив,
необходимо
снять
пластиковую
крышку
корпуса.
Примечание:
Система
