Регулировка проецируемого
изображения

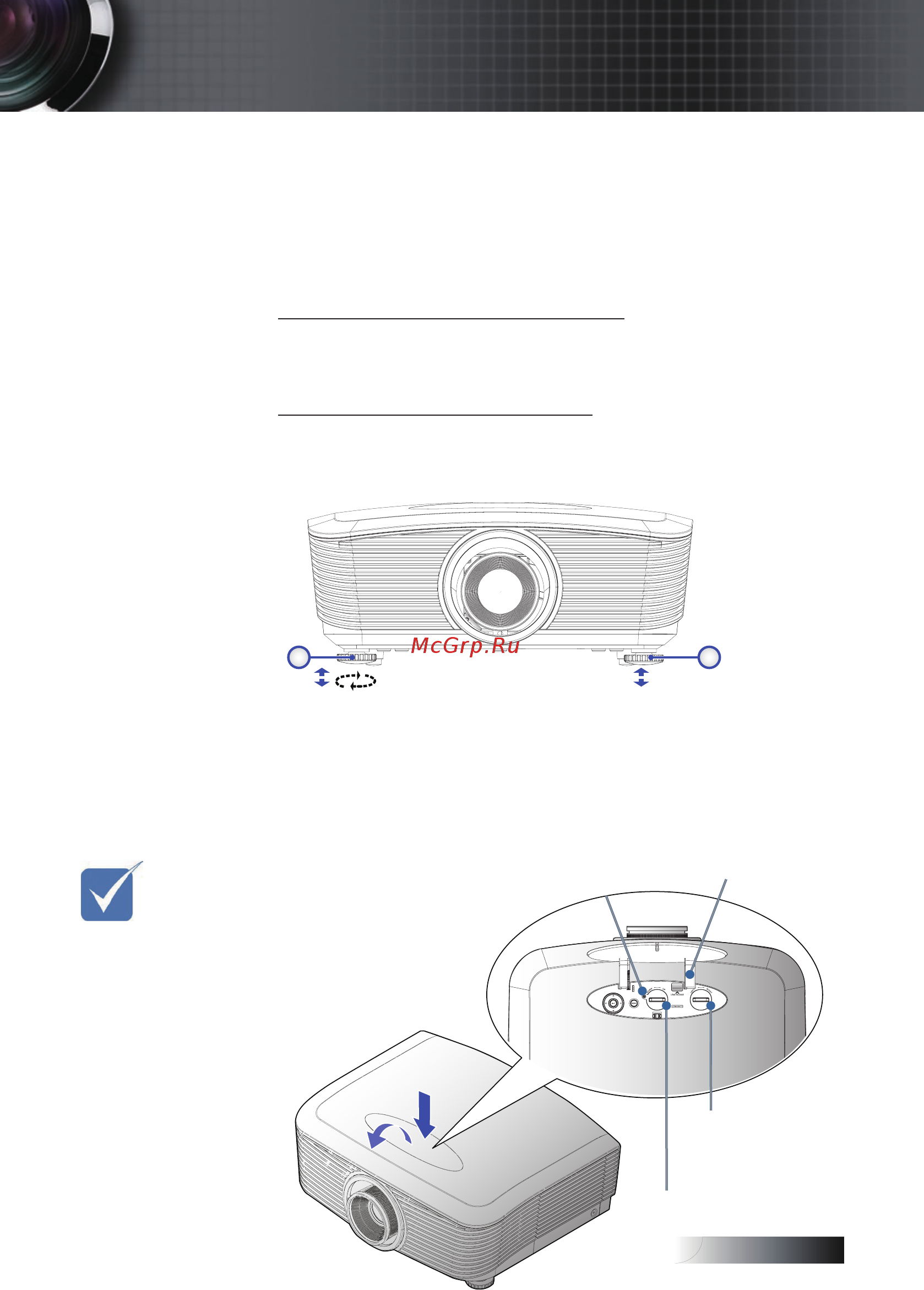

Регулировка высоты проектора
Проектор снабжен регулируемой опорой для настройки
высоты изображения.
Чтобы приподнять изображение:
С помощью винтов в ножках
u
поднимите изображение
на требуемую высоту и выполните тонкую настройку угла
проецирования.
Чтобы опустить изображение:
С помощью винтов в ножках
u
опустите изображение на
требуемую высоту и выполните тонкую настройку угла
проецирования.
1 1
Ножки для регулировки
наклона
Ножки для регулировки
наклона
Регулировка положения
проецируемого изображения с
помощью смещения объектива
v Рекомендуется
ослабить
винт перед
регулировкой
смещения
объектива и
затянуть его
снова после
выполнения
этой операции.
Примечание:
Рычаг
горизонтального
сдвига объектива
Рычаг вертикального
сдвига объектива
Разблокировка
объектива
Винт для контроля
положения объектива
