Русский
17

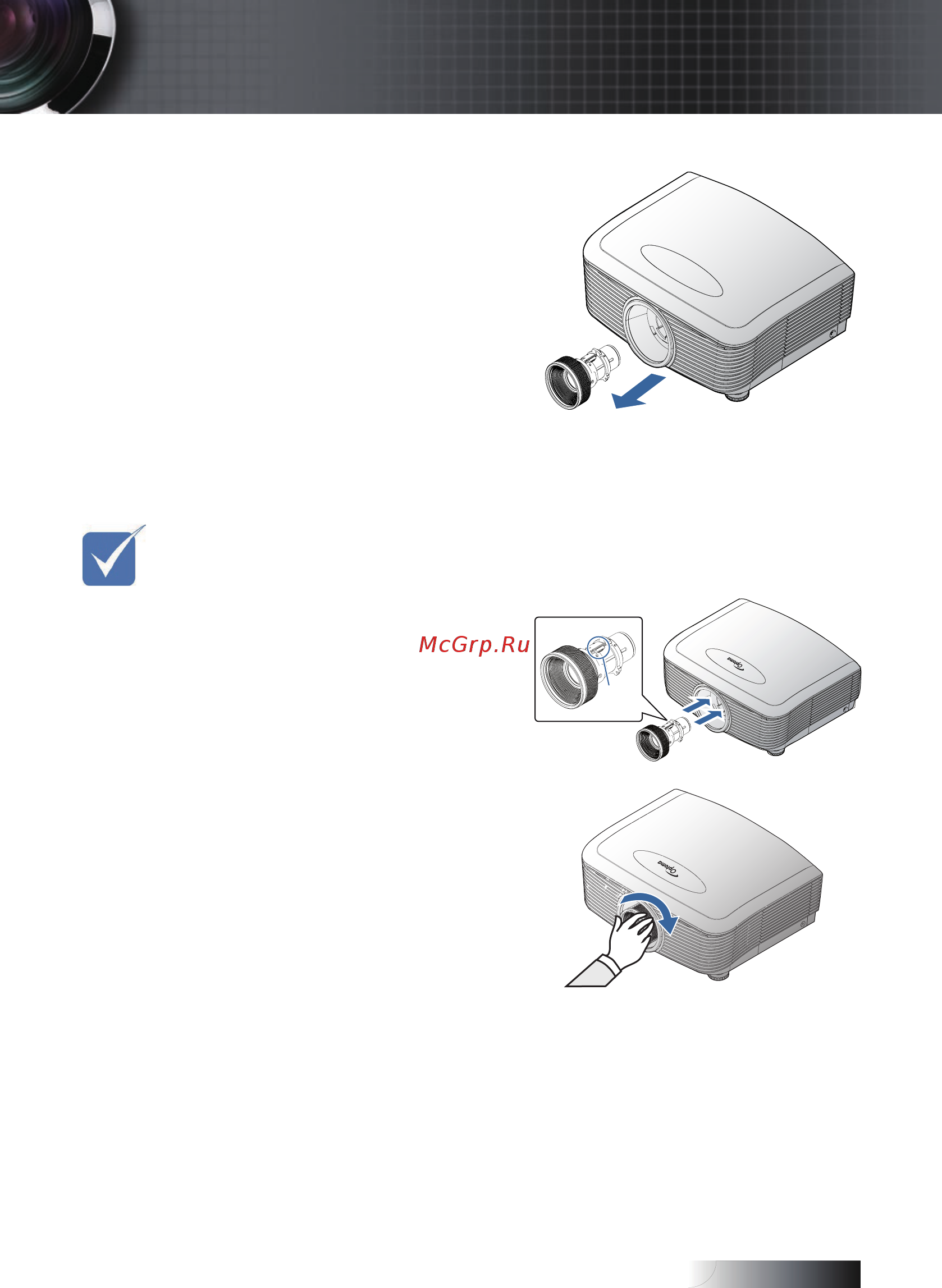

5. Медленно вытяните
установленный
объектив.
Установка нового объектива
Снимите концевые крышки с объектива.
1. Совместите
надлежащим образом
пазы и контактную
площадку, как показано
на рисунке.
Штырьки
электрических
контактов
2. Вращайте объектив
по часовой стрелке
до щелчка – объектив
зафиксируется.
v Штырьки
электрических
контактов
должны
находиться в
положении,
показанном на
рисунке.
Примечание:
