Русский
22
Функция смещения объектива может использоваться для
регулировки положения проецируемого изображения по гори-
зонтали или вертикали в пределах, указанных ниже.

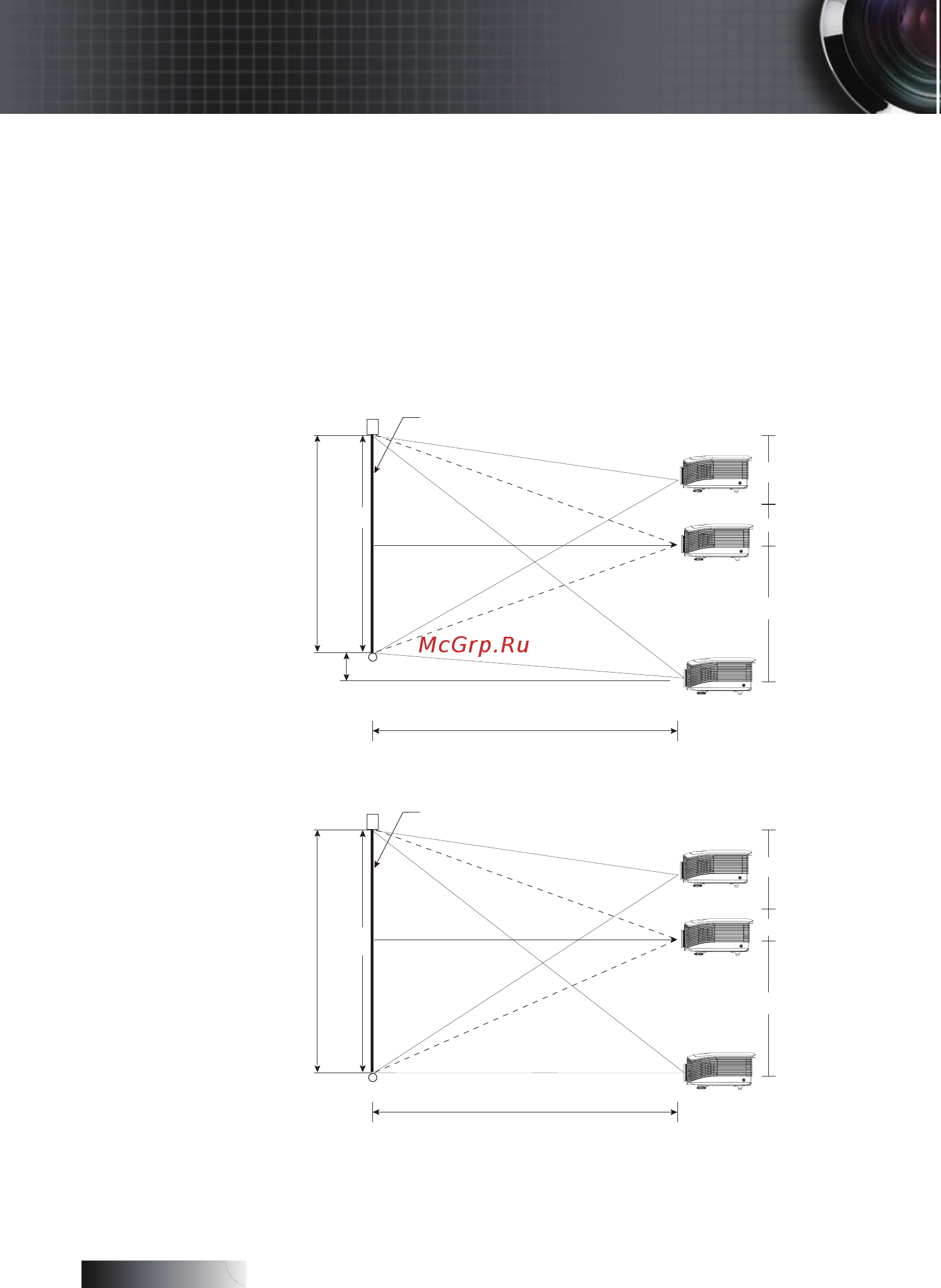

Регулировка высоты изображения
Смещение изображения по вертикали регулируется от
50 % до -10 %, со смещением для XGA, 55 % и -15 % для
WXGA/WUXGA, 60 % и -20 % для 1080P. Функция смещения
объектива может использоваться для регулировки положения
проецируемого изображения по горизонтали или вертикали в
пределах, указанных ниже.
WXGA/WUXGA
Высота экрана
(H)
100%
H x 5%
H x 35%
H x 15%
H x 55%
Расстояние
(L)
Экран
Высота экрана
(H)
100%
H x 40%
H x 10%
H x 50%
Расстояние
(L)
XGA
Экран
