Optoma X501 [10/92] Порты подключения
![Optoma X501 [10/92] Порты подключения](/views2/1304311/page10/bga.png)
RU-10

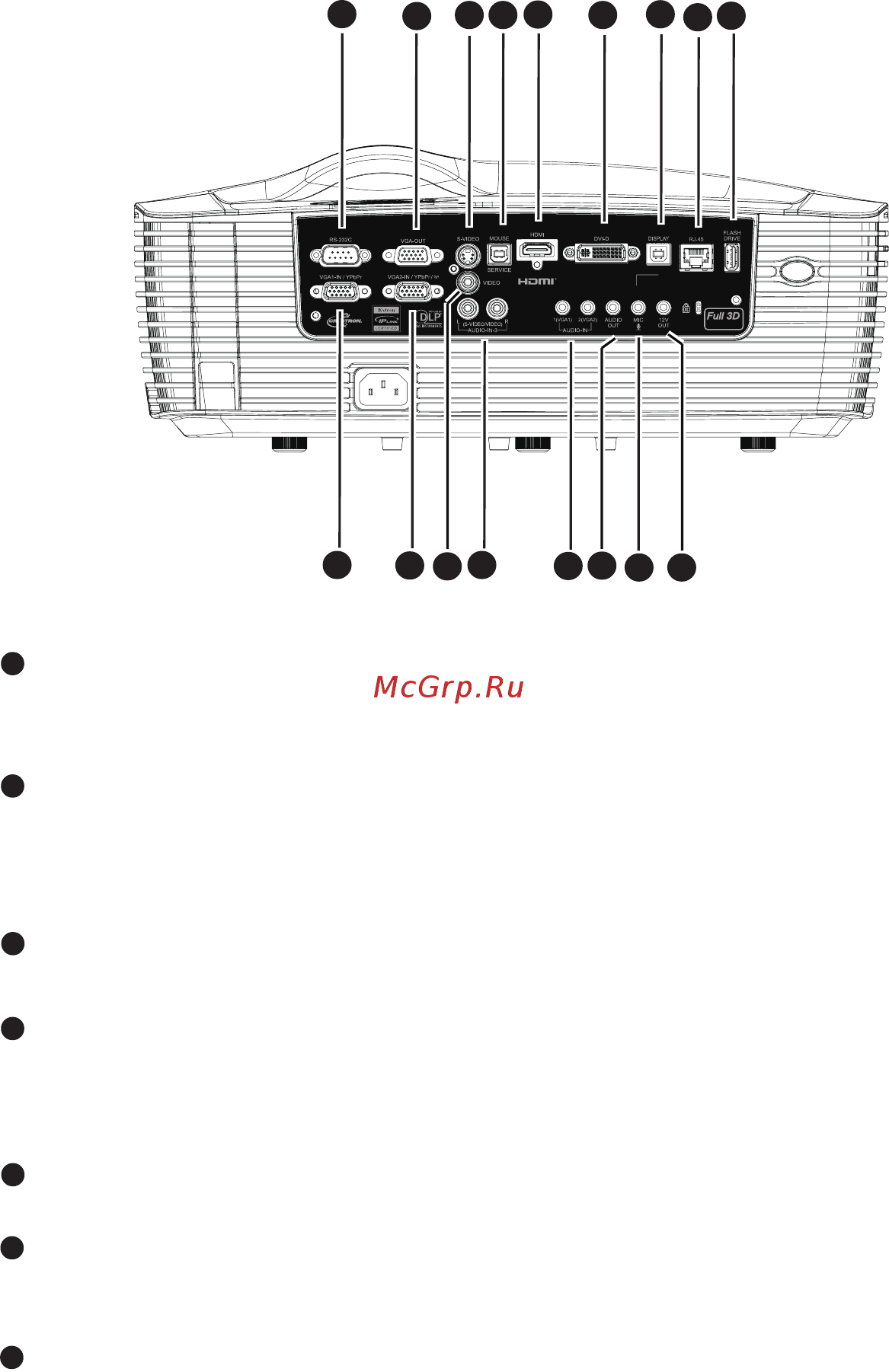

Порты подключения
RS-232C
При управлении проектором с компьютера подключите этот разъем к
последовательному порту компьютера RS-232C.
VGA-OUT
Подключение к внешнему монитору.
В режиме энергосбережения (Ожидание), разъем VGA-OUT отключен.
В активном режиме (Ожидание), разъем VGA-OUT включен.
S-VIDEO
Этот разъем служит для подключения видеокабеля S-Video.
MOUSE/SERVICE
Этот разъем поддерживает обновления микропрограммного
обеспечения, удаленную мышь и переход на предыдущую/
следующую страницу.
HDMI
Этот разъем служит для подключения выхода HDMI видеооборудования.
DVI-D
Этот разъем служит для подключения источника видеосигнала DVI-
D от компьютера.
DISPLAY
Функция подключения к проектору по USB поддерживает
подключение компьютера через кабель USB типа B -- A.
1
2
3
5
4
6
7
8
9
11
10
12
13
14
15
16
17
1
2
3
4
5
6
7
