RU-26
Регулировка размера изображения
проекции

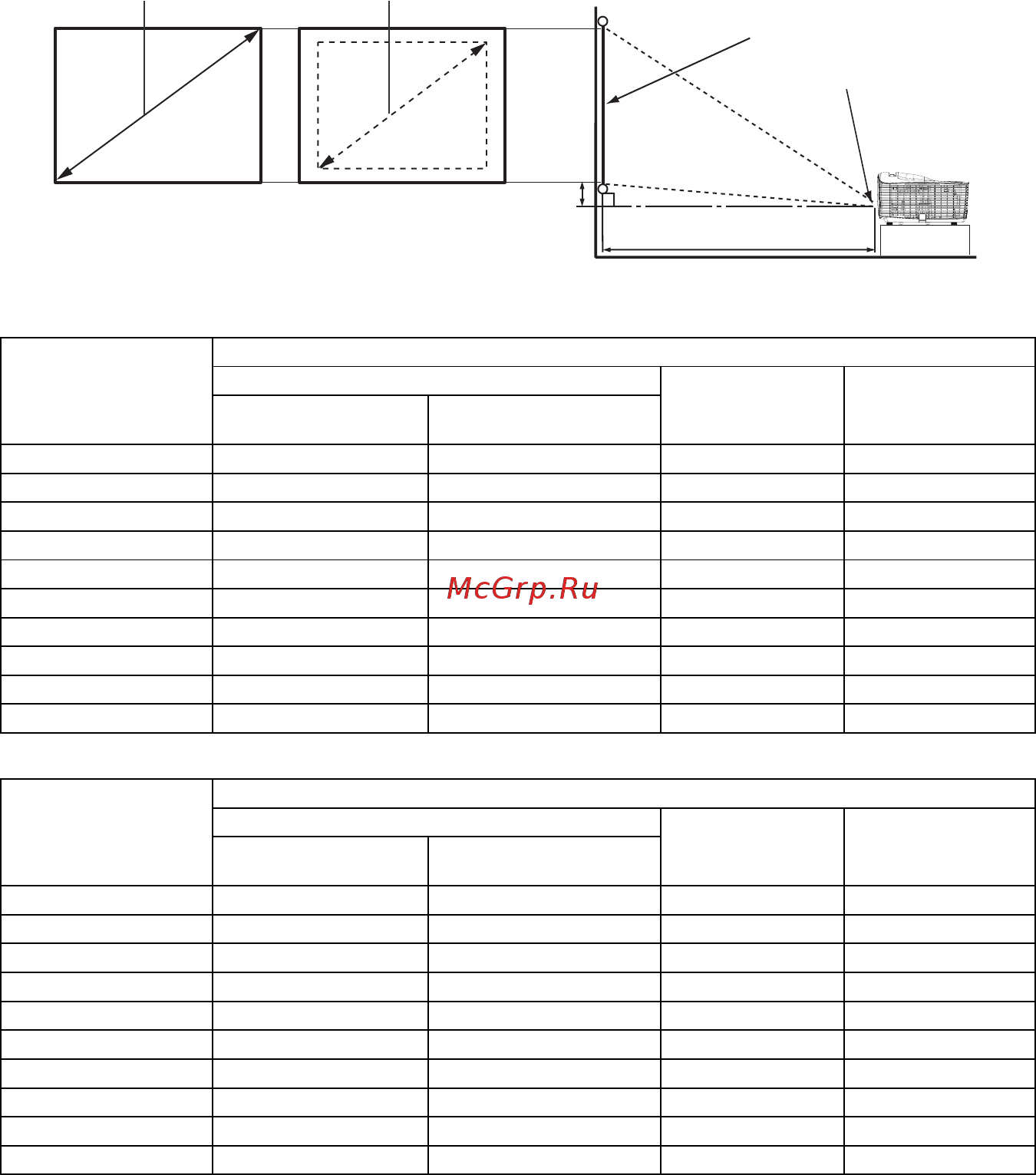

Для определения проекционного расстояния и размера изображения
см. таблицы и схемы, приведенные ниже.
Модель XGA
Модель WXGA
Размер экрана
Диагональ
[дюймы (см)]
4 : 3
Дистанция проецирования [футы (м)] Высота
изображения
[дюймы (см)]
Вертикальное
смещение
[дюймы (см)]
(мин. увел.) (макс. увел.)
30 (76) 2,7 (0,85) 4,5 (1,4) 18 (46) 2,7 (7)
40 (102) 3,7 (1,1) 5,9 (1,8) 24 (61) 3,6 (9)
60 (152) 5,6 (1,7) 8,9 (2,7) 36 (91) 5,4 (14)
80 (203) 7,4 (2,3) 11,9 (3,6) 48 (122) 7,2 (18)
100 (254) 9,3 (2,8) 14,8 (4,5) 60 (152) 9,0 (23)
120 (305) 11,2 (3,4) 17,8 (5,4) 72 (183) 10,8 (27)
150 (381) 13,9 (4,3) 22,3 (6,8) 90 (229) 13,5 (34)
200 (508) 18,6 (5,7) 29,7 (9,1) 120 (305) 18,0 (46)
250 (635) 23,2 (7,1) 37,2 (11,3) 150 (381) 22,5 (57)
300 (762) 27,9 (8,5) 44,6 (13,6) 180 (457) 27,0 (69)
Размер экрана
Диагональ
[дюймы (см)]
Экран 16:10
Дистанция проецирования [футы (м)] Высота
изображения
[дюймы (см)]
Вертикальное
смещение
[дюймы (см)]
(мин. увел.) (макс. увел.)
30 (76) 3,0 (0,9) 4,6 (1,4) 16 (40) 2,4 (6)
40 (102) 4,0 (1,2) 6,0 (1,8) 21 (54) 3,2 (8)
60 (152) 6,0 (1,8) 9,0 (2,7) 32 (81) 4,8 (12)
80 (203) 8,0 (2,4) 12,0 (3,7) 42 (108) 6,4 (16)
100 (254) 10,0 (3,1) 15,0 (4,6) 53 (135) 7,9 (20)
120 (305) 12,0 (3,7) 18,0 (5,5) 64 (162) 9,5 (24)
150 (381) 15,0 (4,6) 22,5 (6,9) 79 (202) 11,9 (30)
200 (508) 20,0 (6,1) 30,0 (9,2) 106 (269) 15,9 (40)
250 (635) 25,0 (7,6) 37,5 (11,4) 132 (336) 19,9 (50)
300 (762) 30,0 (9,2) 45,0 (13,7) 159 (404) 23,8 (61)
Максимальное увеличение
Минимальное увеличение
Дистанция проецирования
Центр объектива
Экран
Вертикальное смещение
