RU-71
Крепление на потолке
1. Для недопущения повреждения проектора рекомендуется использовать
потолочное крепление компании Optoma.
2. При необходимости использовать комплект потолочного крепления
другого производителя, убедитесь, что винты, используемые для
фиксации крепления к проектору, соответствуют следующим
характеристикам.
Тип винта: M4*3
Максимальная длина винта: 10mm
Минимальная длина винта: 8mm
Примечание
Помните, что повреждения, полученные в результате неправильной
установки, станут причиной аннулирования гарантийных обязательств.
Предупреждение
1.При покупке потолочного крепления другого производителя
убедитесь, что используемые винты имеет требуемый размер.
Длина винтов может отличаться в зависимости от толщины
крепежной пластины.
2.Между потолком и проектором необходимо оставить зазор не
менее 10 см.
3.Не допускайте установку проектора рядом с источником тепла.
55

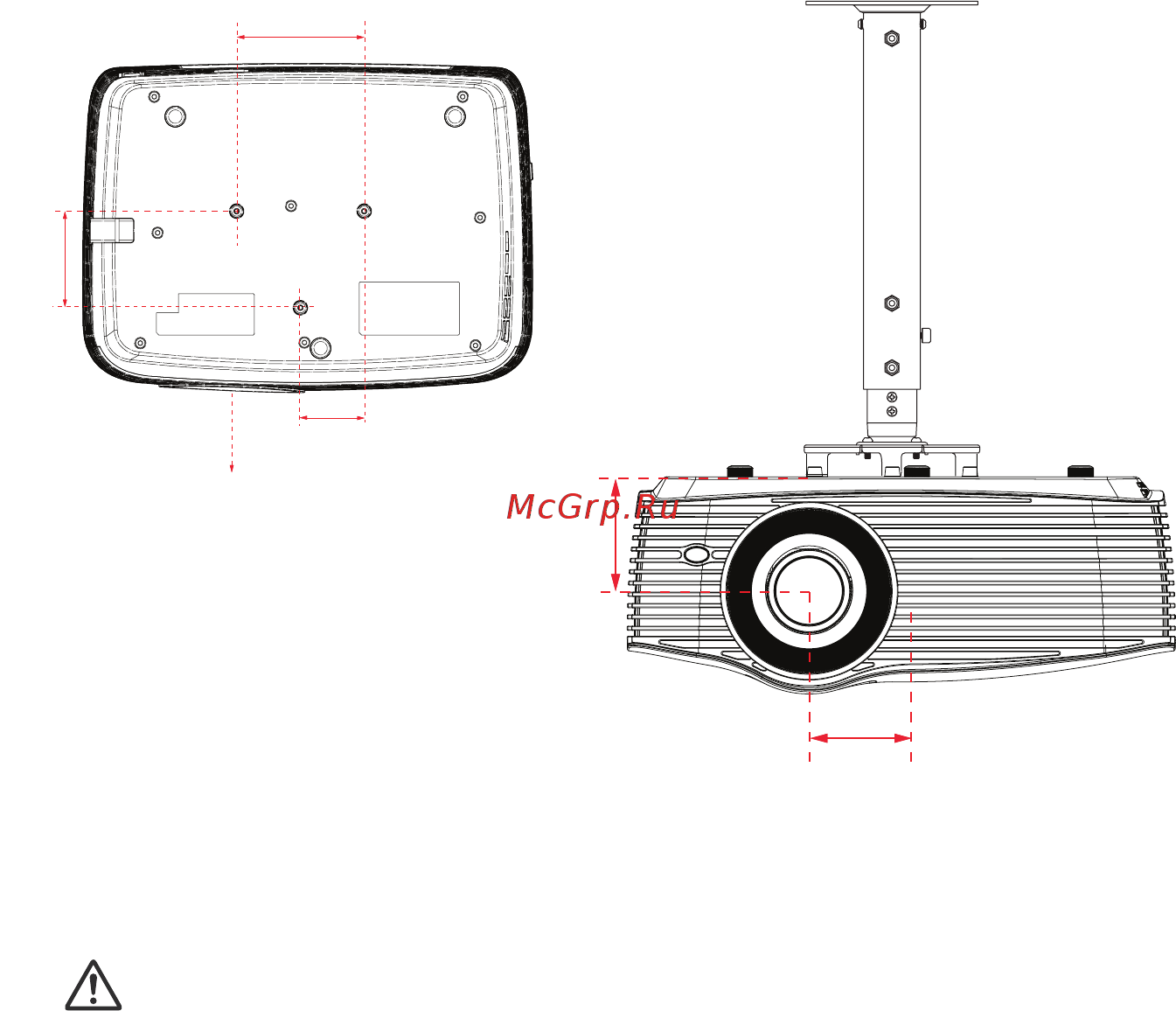

82,3
55
110
Единица измерения: мм
Объектив
65,04
80,89
