RU-80
Список команд и функций протокола
RS232

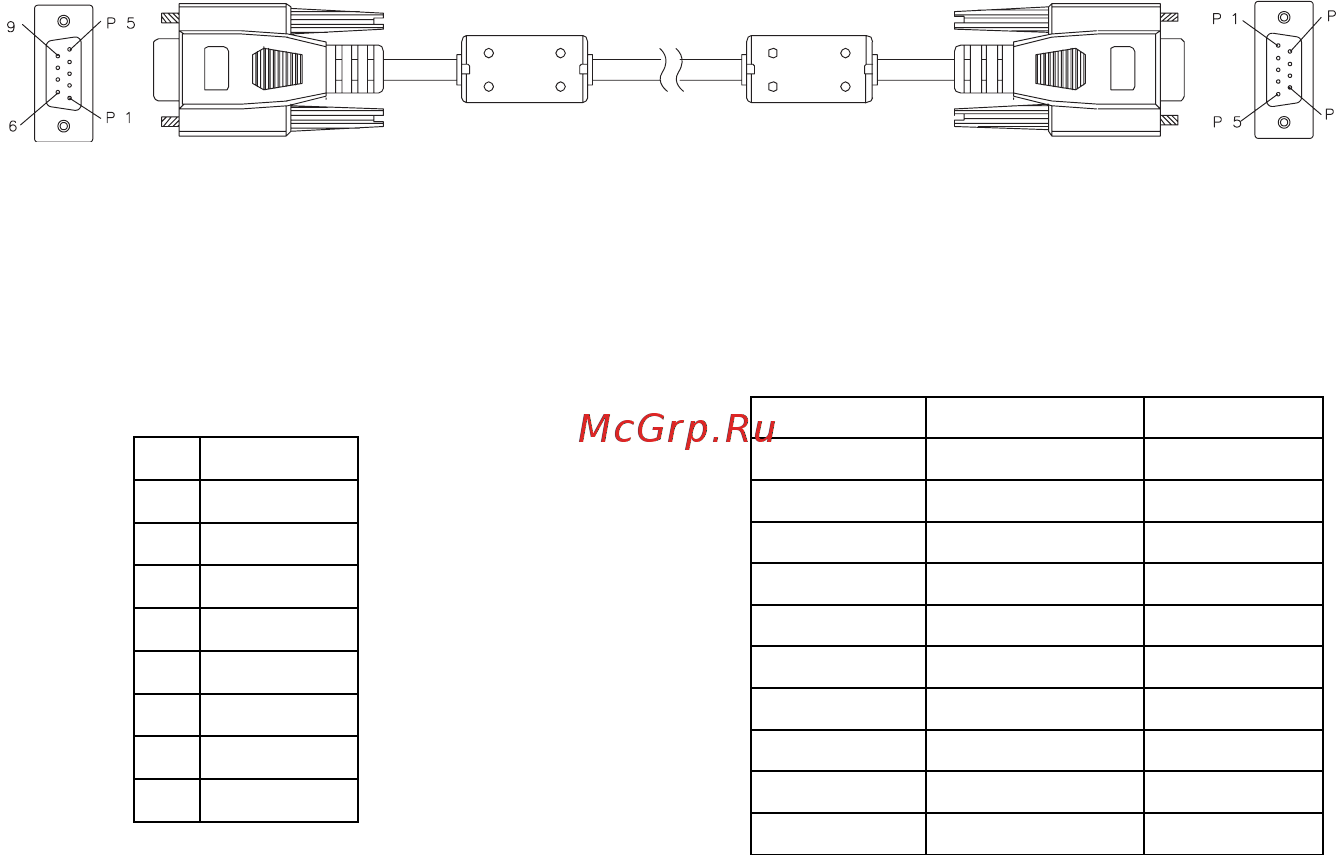

Назначение контактов разъема RS232
9-штырьковый разъем
D-Sub
(со стороны проектора)
11 CD
2RXD
3TXD
4DTR
5GND
6DSR
7RTS
8CTS
9RI
(со стороны кабеля)
C1 ЦВЕТ C2
1 Черный 1
2 Коричневый 3
3 Красный 2
4 Оранжевый 6
5 Желтый 5
6 Зеленый 4
7 Синий 8
8 Фиолетовый 7
9 Белый 9
КОРПУС DW КОРПУС
