RU-21
Подключение видеоисточников
Можно подключить проектор к различным видеоисточникам, у которых
есть какой-либо из следующих выходных разъемов.
HDMI
Компонентный видеосигнал
S-Video
Видео (композитный)
Потребуется только подключить проектор к видеоисточнику с помощью
одного из следующих методов подключения, однако эти методы
обеспечивают различные уровни качества изображения. Выбранный
способ будет, скорее всего, зависеть от совпадения разъемов на
проекторе и видеоисточнике, как указано ниже.

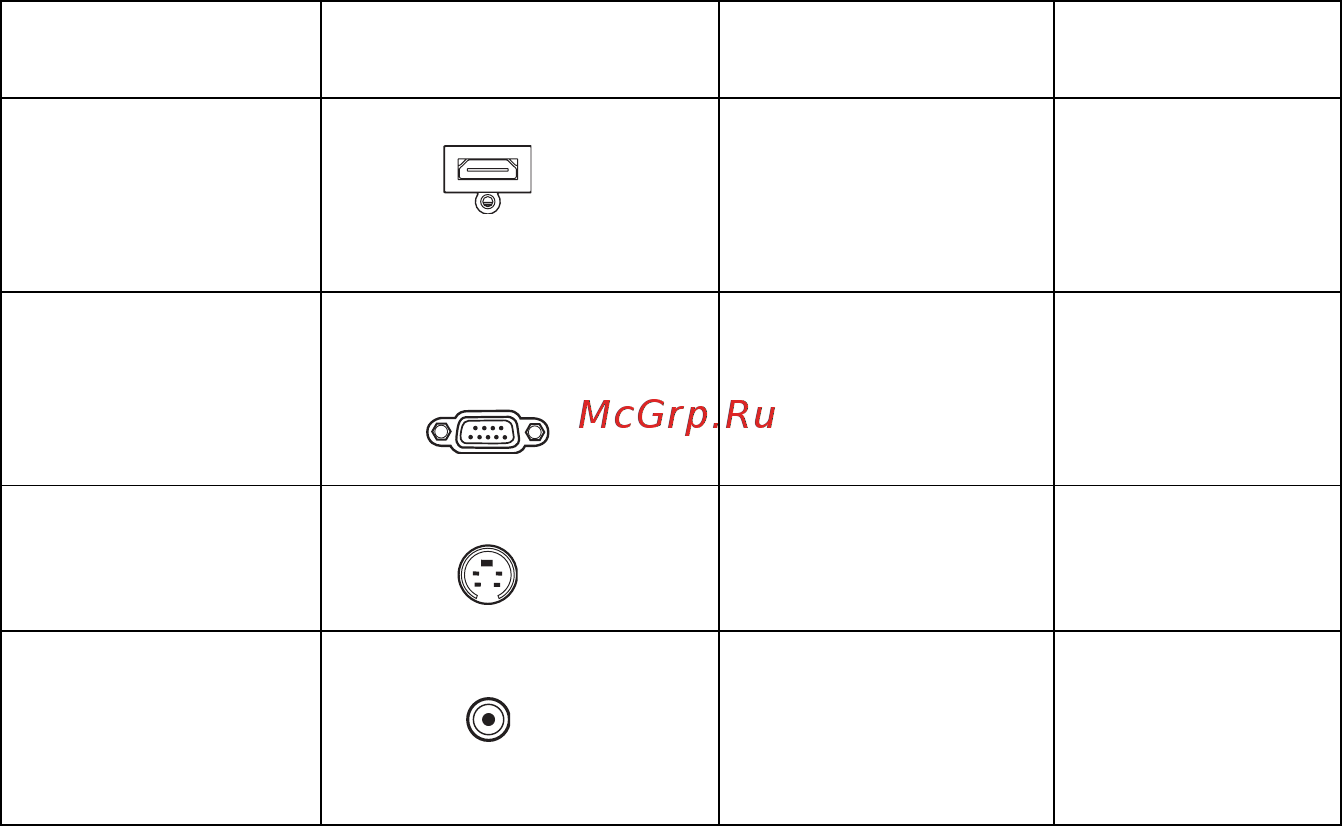

Название
разъема
Внешний вид
разъема
Ссылка на
описание
Качество
изображения
HDMI HDMI “Подключение
видеоисточника
по
интерфейсу
HDMI” на стр.22
Наилучшее
Компонентный
видеосигнал
VGA1/YPbPr или
VGA2/YPbPr
“Подключение
компонентного
видеоисточника”
на стр.22
Очень
хорошее
S-Video S-VIDEO “Подключение
источника S-
Video” на стр.23
Хорошее
Видео Видео “Подключение
композитного
видеоисточника”
на стр.23
Нормальное
