RU-29
3. Регулировка сдвига объектива для режима 1080p
Положение отображения может сдвигаться вверх на величину,
составляющую до 17% от подъема дисплея. (При повороте кольца
сдвига объектива по вертикали вправо (или влево), изображение
перемещается вверх (или вниз).)
Внимание!
При работе с проектором необходимо соблюдать следующие
правила.
Запрещается касаться объектива во время его перемещения, чтобы не
допустить травмирование пальцев.
Запрещается позволять детям касаться объектива.

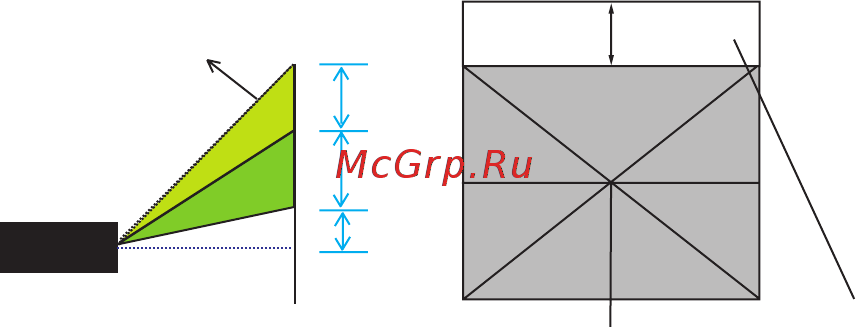

Сдвиг вверх
Положение центра сдвига объектива
Диапазон сдвига
17%
Диапазон регулировки сдвига объектива
0,17V
1V
0,15V
