19
3 ПОРЯДОК УСТАНОВКИ
3.1 Место установки
3.1.1 Аппарат необходимо устанавливать на кухнях или других нежилых
отапливаемых помещениях в соответствии с проектом газификации и СНиП
42-01-2002.
3.1.2 Объем помещения, где устанавливается водонагреватель, должен быть не
менее 8 м
3
.
3.1.3 При работе аппарата происходит сжигание кислорода в помещении. Поэтому
оно должно иметь окно с форточкой (открывающейся фрамугой) для постоянного
притока свежего воздуха во время работы водонагревателя.
3.1.4 Водонагреватель необходимо подсоединять к дымоходу с хорошей тягой и как
можно ближе к дымоходу (требования к установке изложены в п. 3.6).

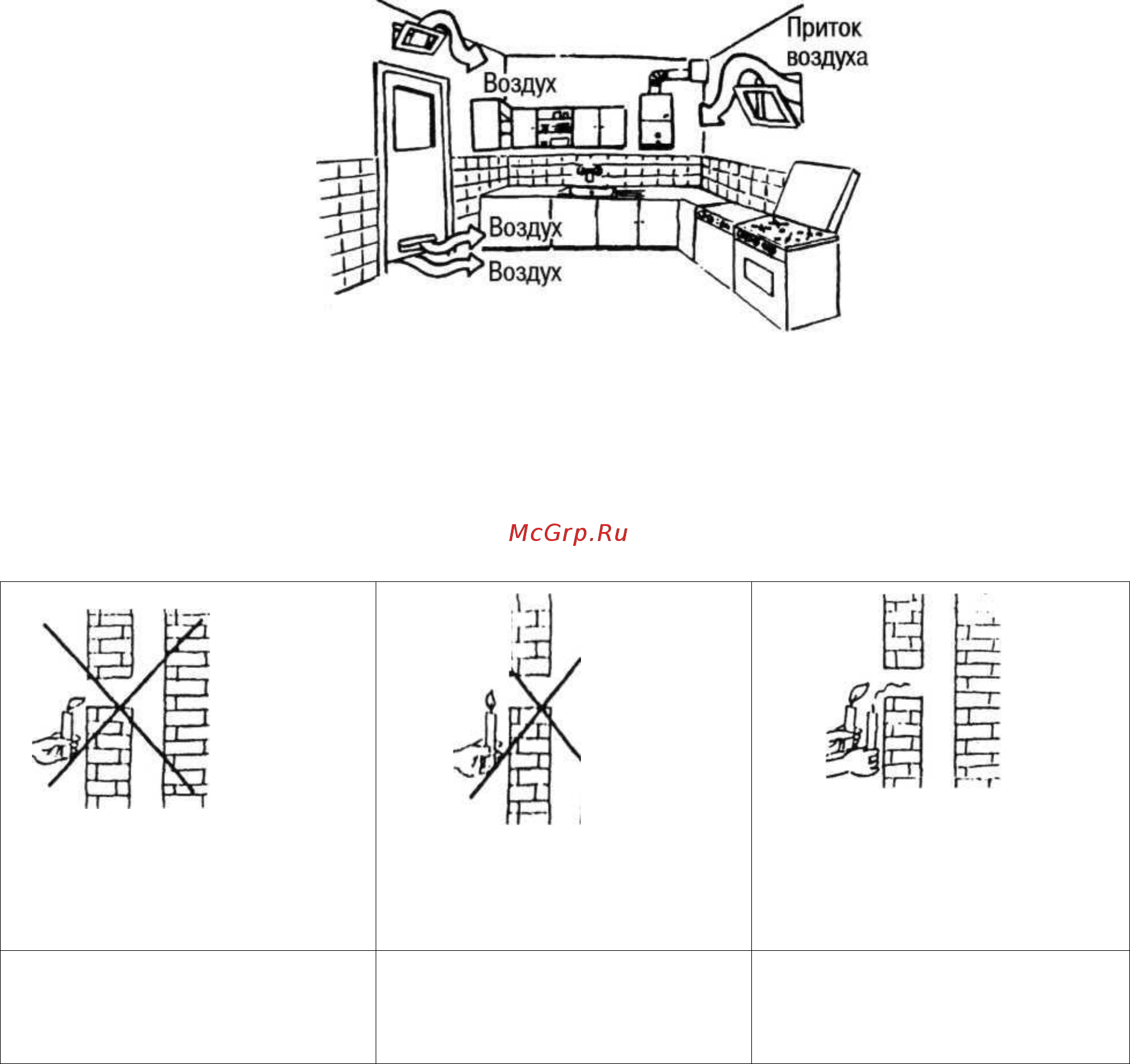

Один из доступных методов проверки наличия тяги в дымоходе показан на рисунке.
пламясвечиот
клоняется
пламясвечинеотклоняется
пламясвеч
игаснет
Недостаточная тяга
(Не используйте аппарат)
Нет тяги
(Не используйте аппарат)
Хорошая тяга
(аппарат можно использовать)
