15
Установка наружного блока
• Устанавливайте наружный блок на допол-
нительных опорах для предотвращения
вибрации и шумов. Опоры не поставляют-
ся в комплекте (опция).
• Убедитесь, что ничего не мешает входяще-
му и исходящему воздуху.
• В случае, если в месте установки возмож-
ны сильные порывы ветра, убедитесь, что
вентилятор вращается без затруднений, и
блок расположен вдоль стены или исполь-
зуется заграждение от ветра.

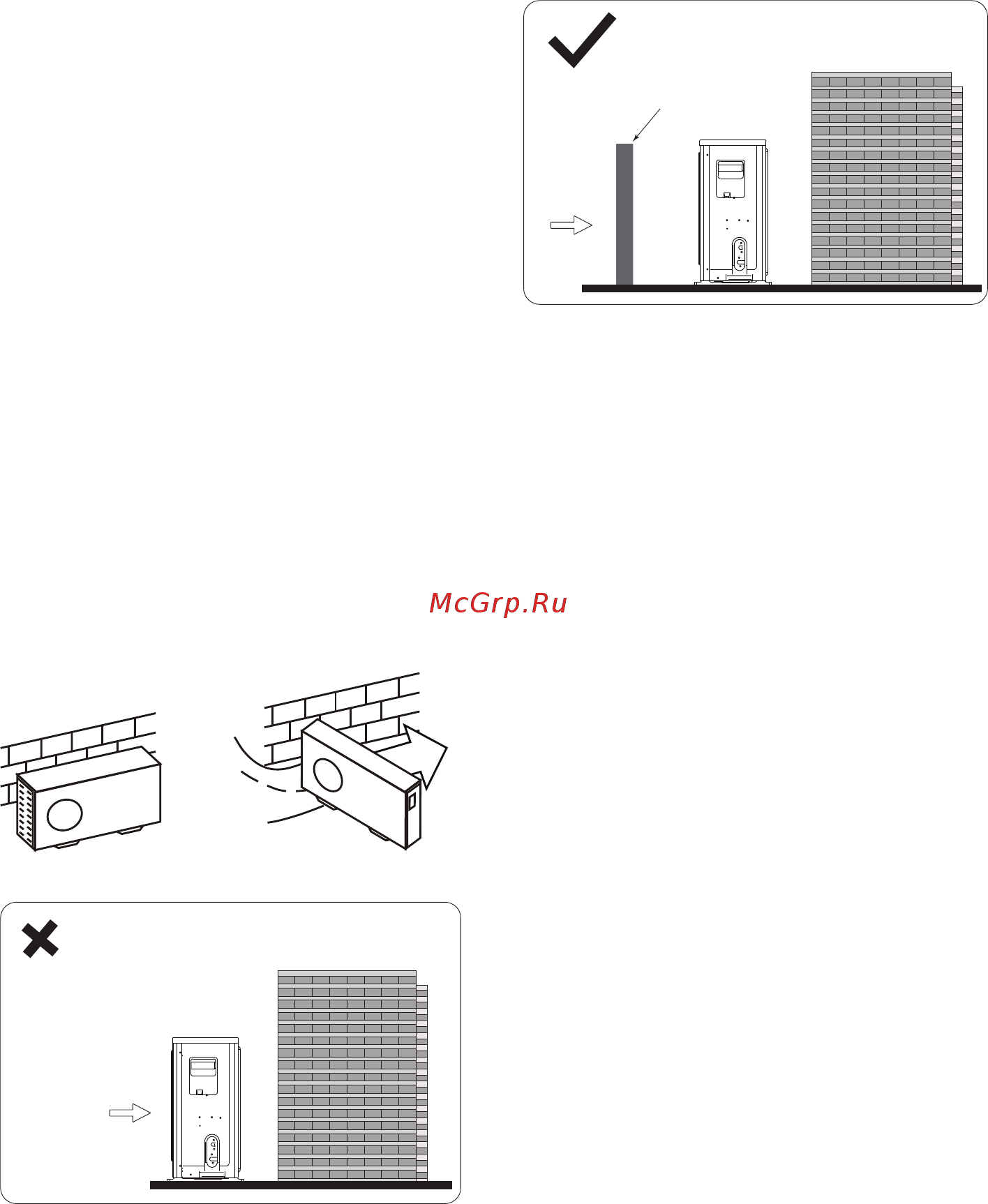

• В районе с сильными постоянными ветра-
ми старайтесь установить блок с подве-
тренной стороны или используйте ветро-
защитный экран (ветрозащитный экран
является более предпочтительным в связи
с тем, что в наружном блоке установлен
блок управления вентилятором, который
регулирует обороты вентилятора для луч-
шей производительности, и при низких
температурах воздуха может произойти
так, что ветровая нагрузка превысит мощ-
ность вентилятора, вентилятор не сможет
набрать необходимые обороты, и через не-
которое время выйдет из строя).
Правильно
Сильный ветер
Неправильно
Сильный
ветер
Неверно
Сильный
ветер
Ветрозащитный
барьер
Правильно
• При необходимости закрепления блока
на стене убедитесь, что монтажные крон-
штейны соответствуют техническим требо-
ваниям и способны выдержать 4-кратный
вес блока, а стена прочная. При недостат-
ке прочности стены установите дополни-
тельный каркас или усильте стену другим
способом. Соединение между стеной и
кронштейнами, а также между кронштей-
нами и кондиционером должно быть устой-
чивым, надежным и проверенным.
• Убедитесь, что ничего не мешает хороше-
му теплообмену.
• Замерьте расстояние между лапами на-
ружного блока.
• Разметьте отверстия в месте установки,
просверлите отверстия и, используя дюбе-
ли, закрепите кронштейны.
• При установке на полу (крыше) заранее
подготовьте раму (фундамент) для блока.
• Наружный блок крепиться болтами и гайка-
ми Ø10 или Ø8 мм на горизонтальную раму
или кронштейн.
