6. Заправка хладагентом
Внимание!
Перед запуском кондиционера обязатель-
но удалите воздух из кондиционера! В
противном случае воздух, оставшийся в
системе, может вызвать сбои в работе
кондиционера и привести к серьезным
неисправностям! При работе с хладоген-
том R410A рекомендуется использовать
2-ступенчатый вакуумный насос, что бы
избежать попадания масла из вакуумного
насоса в холодильный контур!
Подробности по вакуумированию систе-
мы приведены в разделе «Удаление возду-
ха вакуумным насосом».
Удаление воздуха вакуумным насосом
Внимание!
При работе с R410A требуется обяза-
тельное удаление воздуха двухступен-
чатым вакуумным насосом с обратным
клапаном для предотвращения попада-
ния масла вакуумного насоса в гидравли-
ческий контур! Используйте правильное
оборудование при работе.
Общая информация
Как известно, вода кипит при 100 °С при нор-
мальном атмосферном давлении. Но при
падении давления температура кипения зна-
чительно снижается. Именно поэтому, чтобы
удалить всю влагу из системы, применяется

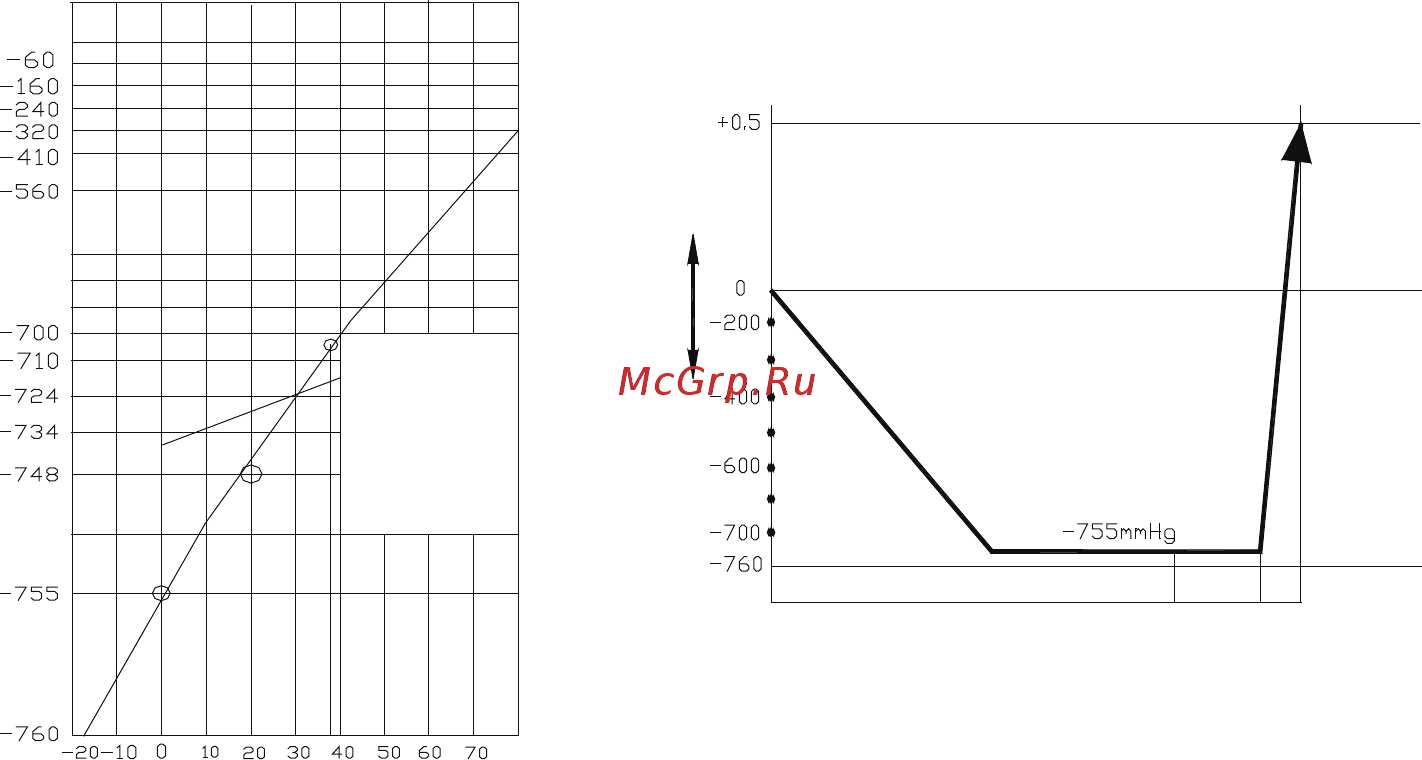

вакуумирование. На графике ниже приведе-
ны необходимые параметры для полного уда-
ления влаги и нормальной работы системы.
Темп.
Относительное давление
Точка
замерзания
Необходимый
уровень
вакуума
Атмосферное давление
Вакуум
Время
Вакуумная сушка(2 часа)
Тест (1 час)
Добавление
хладагента
При первой установке блока на только что по-
ставленные трубопроводы нет необходимо-
сти вакуумировать систему 2 часа, при усло-
вии, что установка трубопроводов проходила
при отсутствии атмосферных осадков, и при
относительной влажности воздуха не более
60%. Вполне достаточно 30 минут. Если
установка трубопроводов проходила под ат-
мосферными осадками или при повышенной
влажности, необходимо проводить вакууми-
рование в полном объеме.
При повторной установке (перемонтаже)
блока, а также при большом количестве воды
в контуре (от 10 гр.) рекомендуем более каче-
ственное вакуумирование согласно графику
ниже.
