18

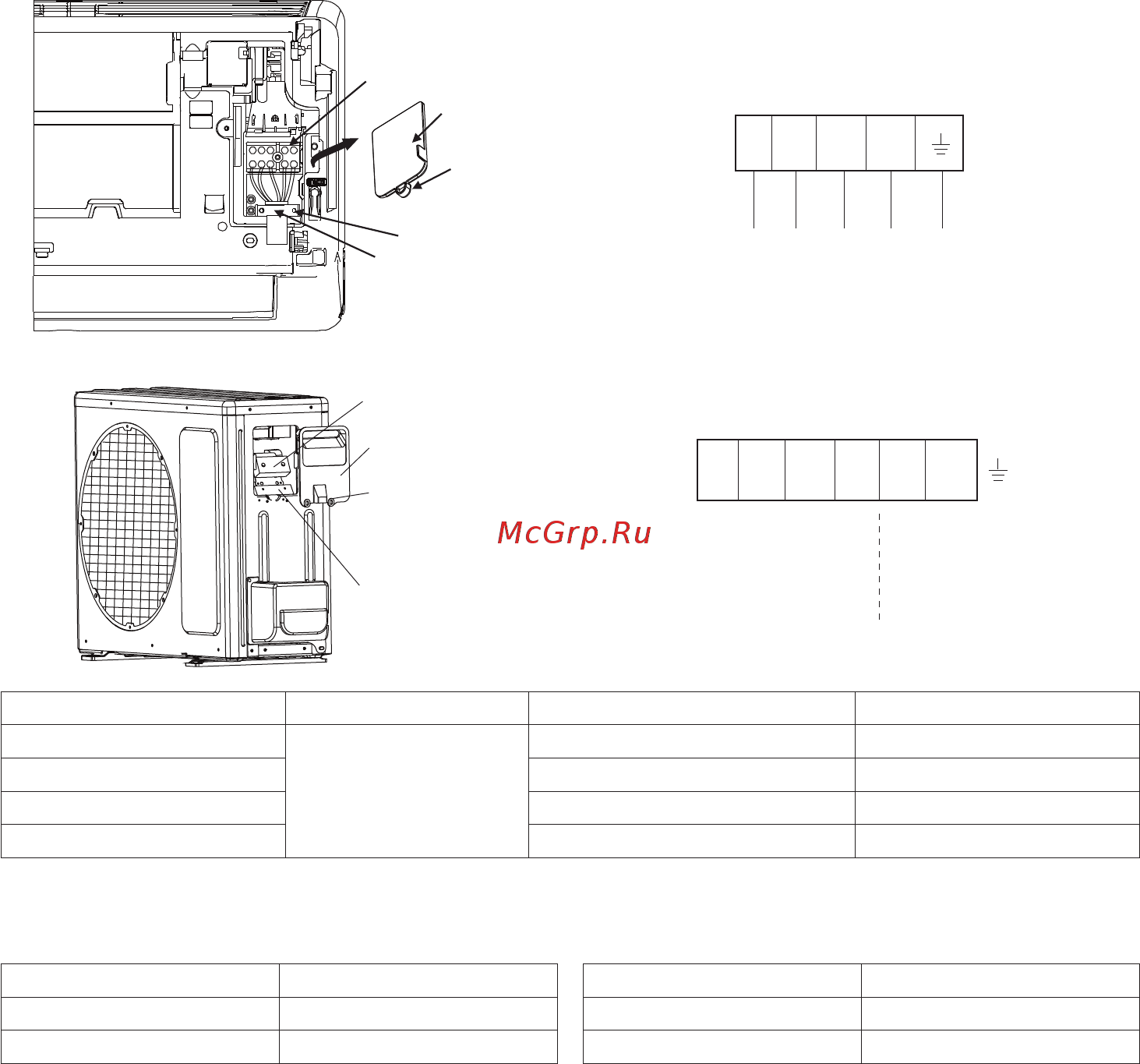

5. Электрические подключения
Правила электробезопасности при проведении электрических подключений
1. Если на объекте существуют проблемы
с электропитанием (броски напряжения,
низкое или высокое напряжение в сети),
необходимо остановить работы по под-
ключению питания к кондиционеру до
устранения всех проблем.
2. Электропитание должно быть в диапазо-
не 90–110% от указанной в спецификации
оборудования.
3. Номинал автомата токовой защиты и УЗО
должны в полтора раза превышать макси-
мальный рабочий ток оборудования.
4. Убедитесь в надежности заземления.
5. Подсоедините провода так, как показано
на электросхемах в инструкциях или на
крышке или боковой панели наружного
блока.
6. Все подключения должны выполняться
согласно государственным и локальным
требованиям высококвалифицированным
и сертифицированным персоналом.
7. Оборудование должно быть подключено
к индивидуальной линии электропитания.
Не допускается подключать более одного
устройства на один автомат токовой за-
щиты.
Защитная крышка
Винт
Винт
Держатель кабеля
Терминал
подключения
W 2(N) S
1(L)
Терминал для подключения проводов
на внутреннем блоке
К наружному блоку
1(L) 2(N) S L NW
Терминал подключения
Защитная крышка
Винты (1 или 2,
в зависимости
от модели)
Держатель кабеля
Терминал подключения
проводов
Питание
220 В/50 Гц
К внутреннему
блоку
Модель Питание Автомат токовой защиты Сечение провода
LS/LU-HE09KLA2A
220 В/50 Гц
16 А 1,5 мм
2
LS/LU-HE12KLA2A 16 А 1,5 мм
2
LS/LU-HE18KLA2A 16 A 1,5 мм
2
LS/LU-HE24KLA2A 20 A 2,5 мм
2
Минимально допустимые сечения проводов подключения в зависимости
от потребляемого тока
Ток, А Сечение провода, мм
2
Ток, А Сечение провода, мм
2
> 3 ≤ 6 0,75 > 10 ≤ 16 1,5
> 6 ≤ 10 1 > 16 ≤ 25 2,5
