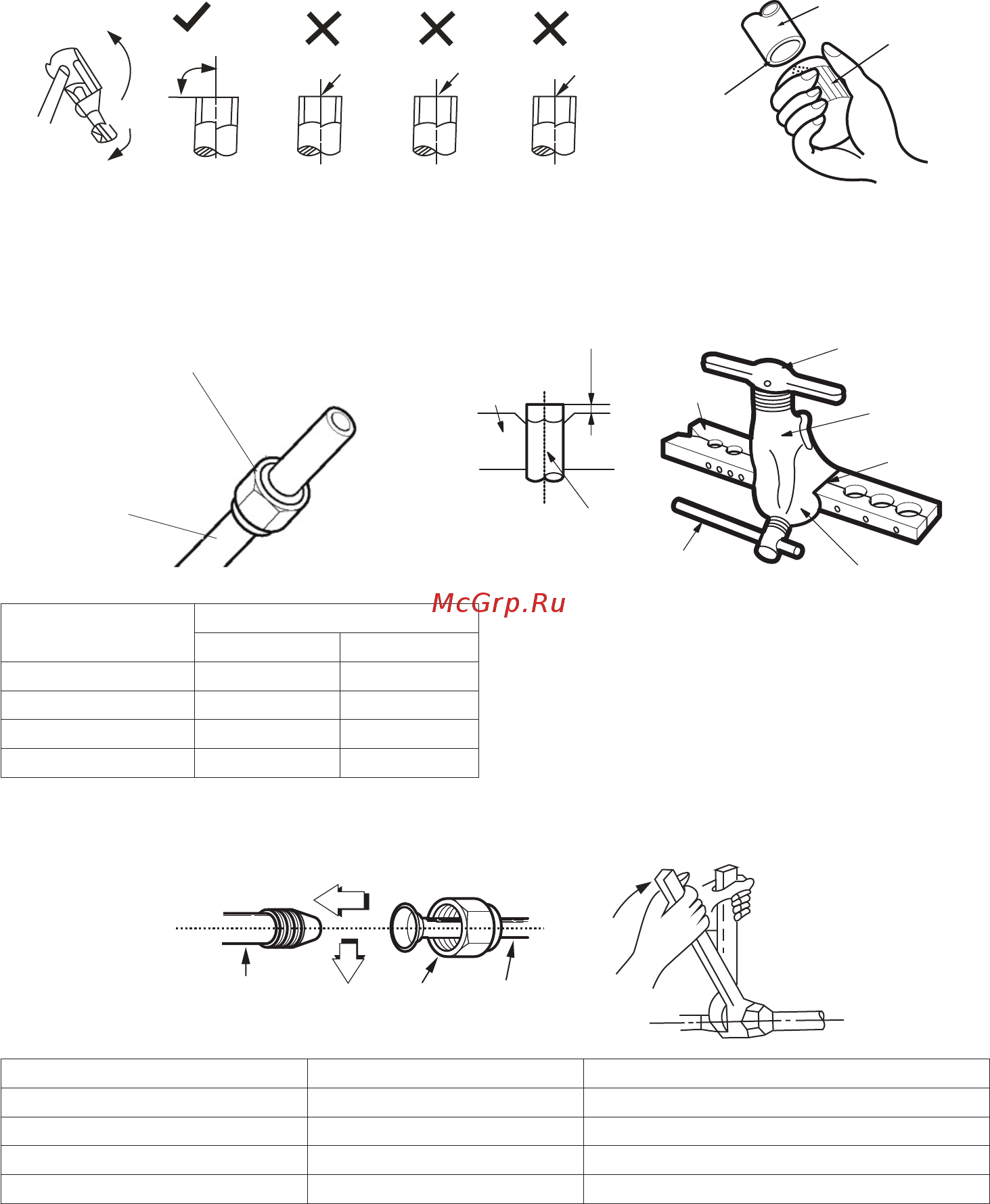

17
Скошенный
90°
Шероховатый Заусенцы
Труба
Риммер
Срез
• Подготовьте гайки. Снимите их с труб на
наружном и внутреннем блоках (либо рас-
пакуйте из упаковки, данный вариант за-
висит от модели кондиционера и варианта
поставки), удалите заглушки, и наденьте
гайки на трубы. Помните, что после валь-
цевания это станет невозможным.
• Плотно зажмите медную трубу в вальцов-
ке, и развальцуйте трубы.
Плашка
Медная труба
Зажим
Метка
Конус
Скоба
Зажим
Плашка
"A"
Гайка
Медная труба
Наружный диа-
метр, мм
А, мм
Максимально Минимально
Ø 6,35 1,3 0,7
Ø 9,53 1,6 1,0
Ø 12,7 1,8 1,0
Ø 15,88 2,4 2,2
• Вставьте ровно одну трубу в другую. На-
крутите гайку рукой, без усилий. Если сразу
же использовать гаечный ключ для затяж-
ки, высока вероятность сорвать резьбу на
штуцере, после этого шт уцер потребует за-
мены в условиях сервисного центра.
• Обожмите соединение гаечными ключа-
ми. Обязательно используйте два гаечных
ключа для затяжки, чтобы не свернуть
трубы. При затяжке контролируйте момент
затяжки.
Труба внутреннего Гайка Фреонопровод
блока
Наружный диаметр, мм Момент усилия, Н·см Дополнительный момент усилия, Н·см
Ø 6,35 1570 (160 кгс) 1960 (200 кгс)
Ø 9,53 2940 (300 кгс) 3430 (350 кгс)
Ø 12,7 4900 (500 кгс) 5390 (550 кгс)
Ø 15,88 7360 (750 кгс) 7850 (800 кгс)
