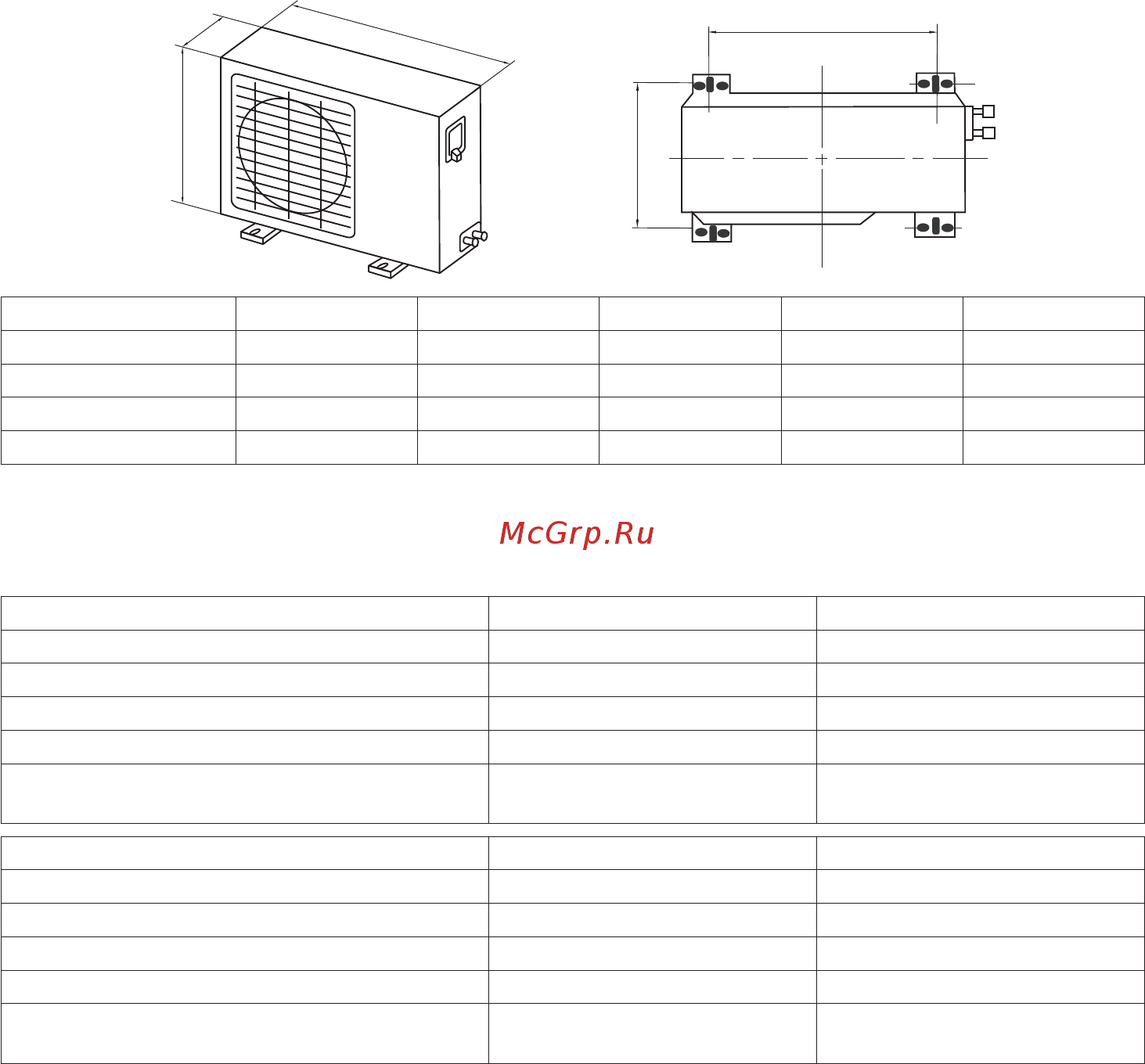

Наружный блок
F
G
K
M
N
Модель F, мм K, мм G, мм M, мм N, мм
LU-HE09KLA2A 770 555 300 487 298
LU-HE12KLA2A 800 554 333 514 340
LU-HE18KLA2A 800 554 333 514 340
LU-HE24KLA2A 845 702 363 540 350
Диаметры трубопроводов
LS/LU-HE09KLA2A LS/LU-HE12KLA2A
Нагнетание (жидкость), мм Ø 6,35 (1/4) Ø 6,35 (1/4)
Всасывание (газ), мм Ø 9,53 (3/8) Ø 9,53 (3/8)
Максимальная длина трубопровода, м 25 25
Максимальный перепад высот, м 10 10
Дозаправка хладагентом, грамм на каждый
метр свыше 5
15 15
LS/LU-HE18KLA2A LS/LU-HE24KLA2A
Нагнетание (жидкость), мм Ø 6,35 (1/4) Ø 9,53 (3/8)
Всасывание (газ), мм Ø 12,7 (1/2) Ø 15,9 (5/8)
Максимальная длина трубопровода, м 30 50
Максимальный перепад высот, м 20 25
Дозаправка хладагентом, грамм на каждый
метр свыше 5
15 30
Внимание!
• Стандартная заводская заправка блока рассчитана на магистраль длиной 5 м.
• Строго запрещается вместо вакуумирования продувать магистрали хладагентом!
Это может привести к поломке оборудования!
• При установке оборудования в конфигурации «наружный блок выше внутреннего
блока» обязательно установите маслоподъемные петли через каждые 3 м подъема.
