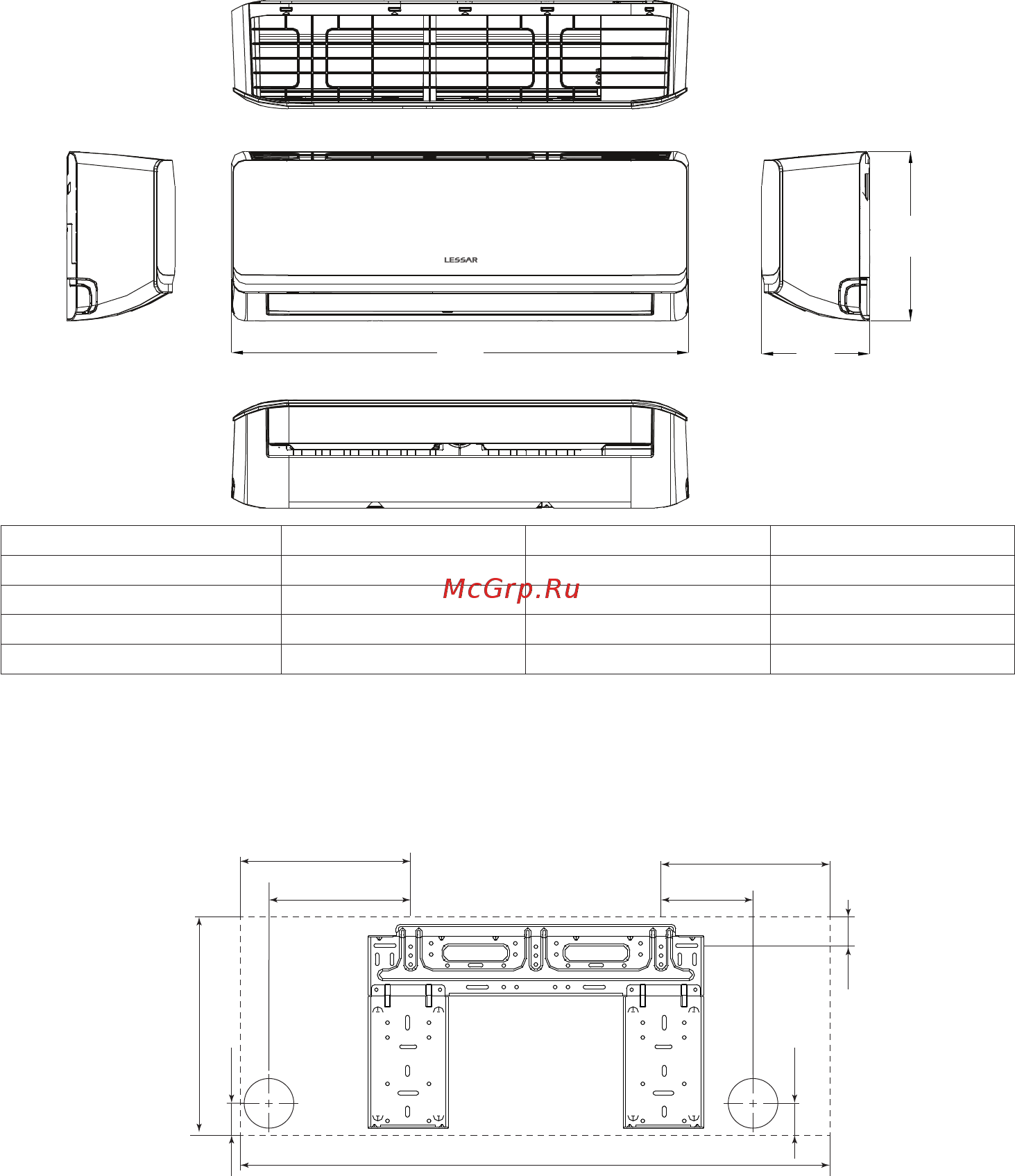

2. Габаритные размеры
Внутренний блок
W
D
H
Модель W, мм D, мм H, мм
LS/LU-HE09KLA2A 722 187 290
LS/LU-HE12KLA2A 802 189 297
LS/LU-HE18KLA2A 965 215 319
LS/LU-HE24KLA2A 1080 226 335
Монтажная панель
LS-HE09KLA2A
722
205
101
290
49
Отверстие для
трубопроводов
хладагента Ø65
Отверстие для
трубопроводов
хладагента Ø65
Контур внутреннего блока
обозначен прерывистой линией
179
136
37
49
