11
Внутренний блок
• Устанавливайте внутренний блок вдали от
нагревательных приборов.
• Выберите место, где нет препятствий для
входящего и исходящего потоков воздуха.
• Убедитесь в возможности полного и бес-
препятственного отвода конденсата.
• Не устанавливайте кондиционер над вхо-
дом в помещение или над окнами.
• Проверьте расстояние справа и слева от
блока — оно должно быть не менее 12 сан-
тиметров. Расстояние до потолка должно
быть не менее 15 сантиметров. Это необ-
ходимое условие для беспрепятственного
доступа воздуха к блоку.
• Определите места со скрытой проводкой,
чтобы не повредить ее при монтаже.
• При длине фреонопровода более 5 метров
откорректируйте количество хладагента в
системе.
Наружный блок
• Если над наружным блоком установлен
навес для защиты от солнца и дождя, убе-
дитесь, что он не препятствует теплообме-
ну конденсатора наружного блока.
• Убедитесь, что расстояние от задней по-
верхности кондиционера до стены более
30 сантиметров. Расстояние от левой
стенки до левой стороны наружного блока
должно быть более 30 сантиметров. Рас-
стояние от правой стены до правой сторо-
ны наружного блока более 60 сантиметров,
а с лицевой стороны более 200 сантиме-
тров. Этим вы облегчите дальнейшее об-
служивание наружного блока.
• Убедитесь, что растения или животные не
попадут под входящий или исходящий по-
токи воздуха.
• Выберите место установки с учетом массы
блока и так, чтобы шум и вибрация были
минимальны и не мешали вам и вашим со-
седям.
При установке на крышу
• Проверьте, чтобы перепад высот не превы-
шал допустимые показатели.
• При перепаде высот более 3 метров и рас-
положении наружного блока выше вну-
треннего предусмотрите маслоподъемные
петли через каждые 3 метра.
• Убедитесь в том, что крыша, перекрытия и
крепления выдержат вес оборудования.
• Выясните, возможна ли установка на
крышу в вашем регионе.
• Установка в труднодоступном месте может
затруднить дальнейшее обслуживание
блока.

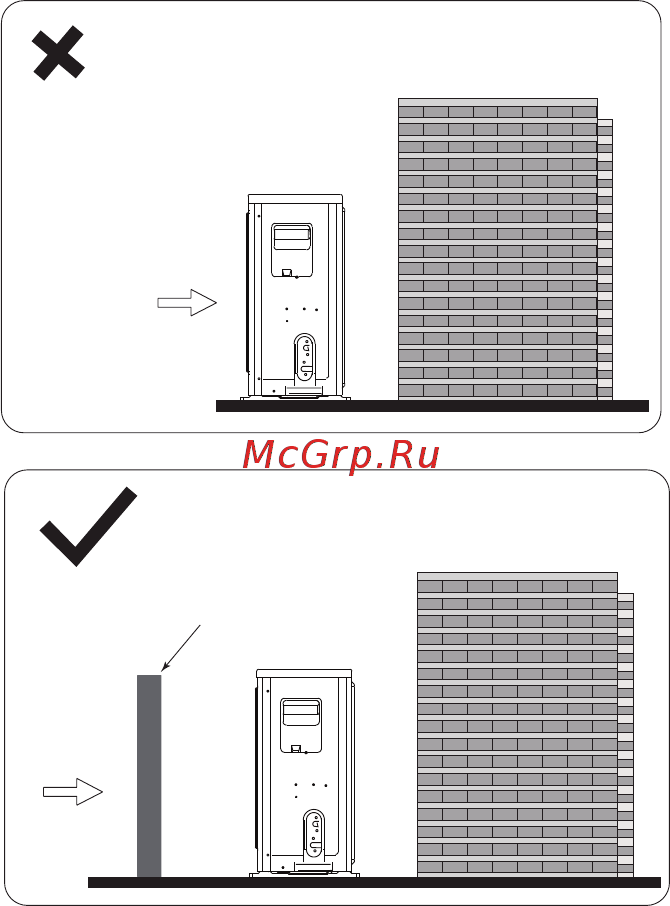

Установка ветрозащитного
экрана
В случае монтажа наружного блока в области
с сильной ветровой нагрузкой предусмотри-
те защитный экран на расстоянии 200 мм от
лицевой панели наружного блока. Это необ-
ходимо для того, чтобы избежать раскручива-
ния лопастей вентилятора наружного блока
под напором ветра, так как в наружном блоке
установлен блок управления вентилятором,
который регулирует обороты вентилятора
для лучшей производительности. При низких
температурах воздуха может случиться так,
что ветровая нагрузка превысит мощность
вентилятора, вентилятор не сможет набрать
необходимые обороты, и через некоторое
время выйдет из строя.
Сильный
ветер
Неверно
Сильный
ветер
Ветрозащитный
барьер
Правильно
