7

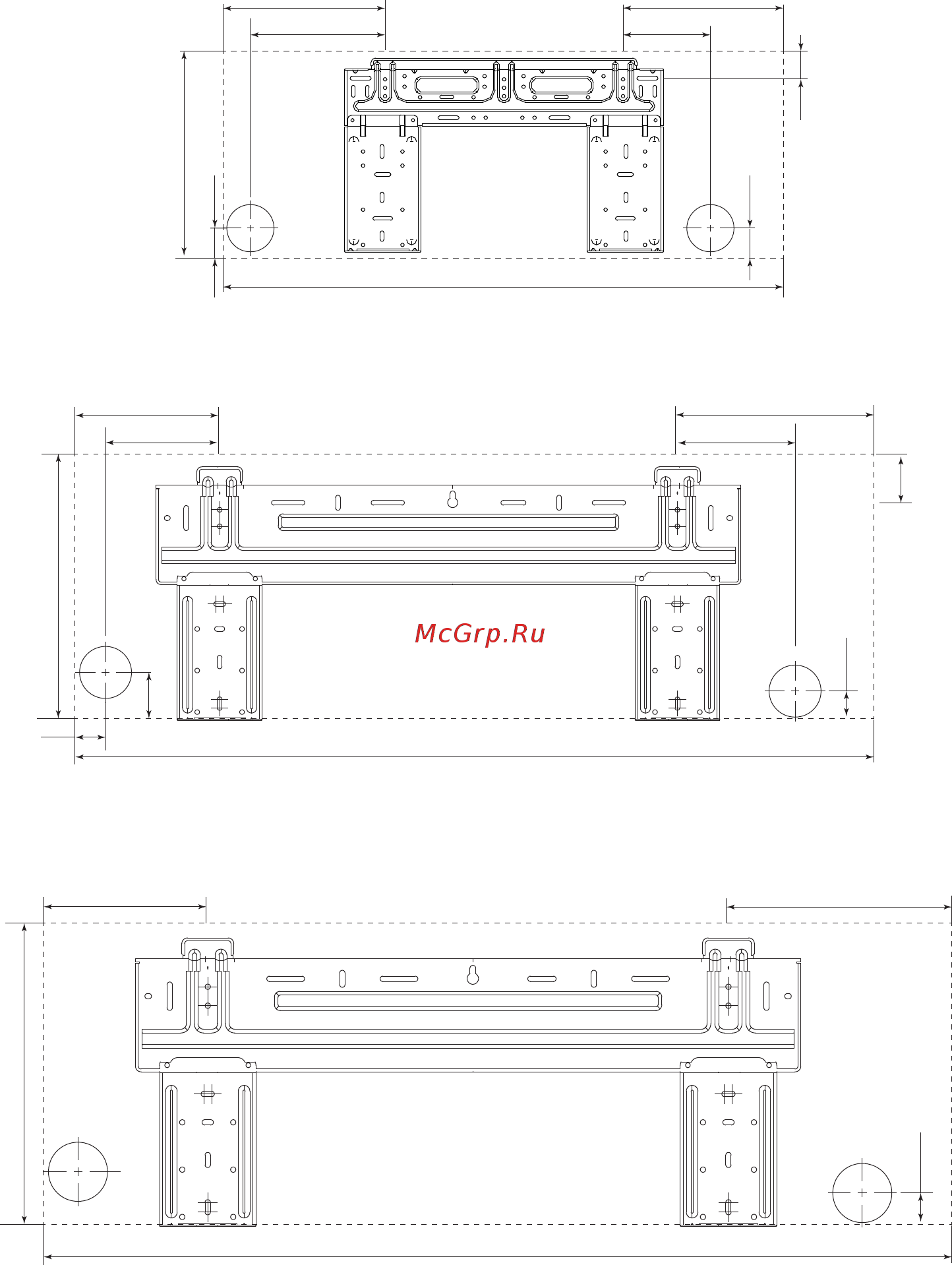

LS-HE12KLA2
802
232
192
297
43
Отверстие для
трубопроводов
хладагента Ø65
Отверстие для
трубопроводов
хладагента Ø65
Контур внутреннего блока обозначен прерывистой линией
232
128
43
43
LS-HE18KLA2
319
34
57
172
138
965
40
144
242
58
Отверстие для трубопроводов
хладагента Ø65
Отверстие для трубопроводов
хладагента Ø65
Контур внутреннего блока
обозначен прерывистой линией
LS-HE24KLA2
335
219
1080
47
300
Отверстие для трубопроводов
хладагента Ø 65
Отверстие для трубопроводов
хладагента Ø 65
Контур внутреннего блока
обозначен прерывистой линией
