Lessar LS-HE09KLA2/LU-HE09KLA2 [6/32] Монтажная панель
![Lessar LS-HE09KLA2/LU-HE09KLA2 [6/32] Монтажная панель](/views2/1313797/page6/bg6.png)
6

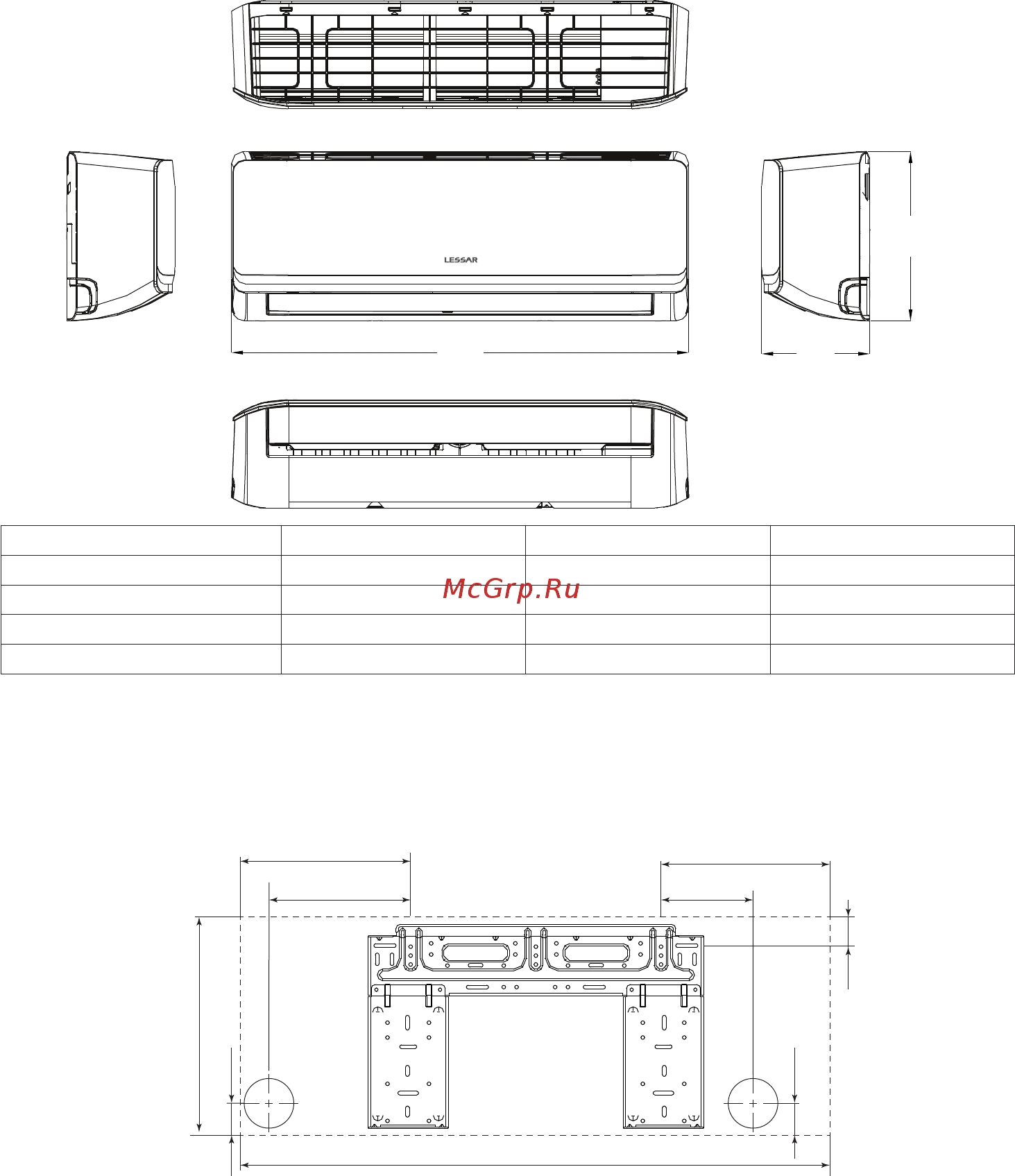

2. Габаритные размеры
Внутренний блок
W
D
H
Модель W, мм D, мм H, мм
LS/LU-HE09KLA2 722 187 290
LS/LU-HE12KLA2 802 189 297
LS/LU-HE18KLA2 965 215 319
LS/LU-HE24KLA2 1080 226 335
Монтажная панель
LS-HE09KLA2
722
205
101
290
49
Отверстие для
трубопроводов
хладагента Ø65
Отверстие для
трубопроводов
хладагента Ø65
Контур внутреннего блока
обозначен прерывистой линией
179
136
37
49
