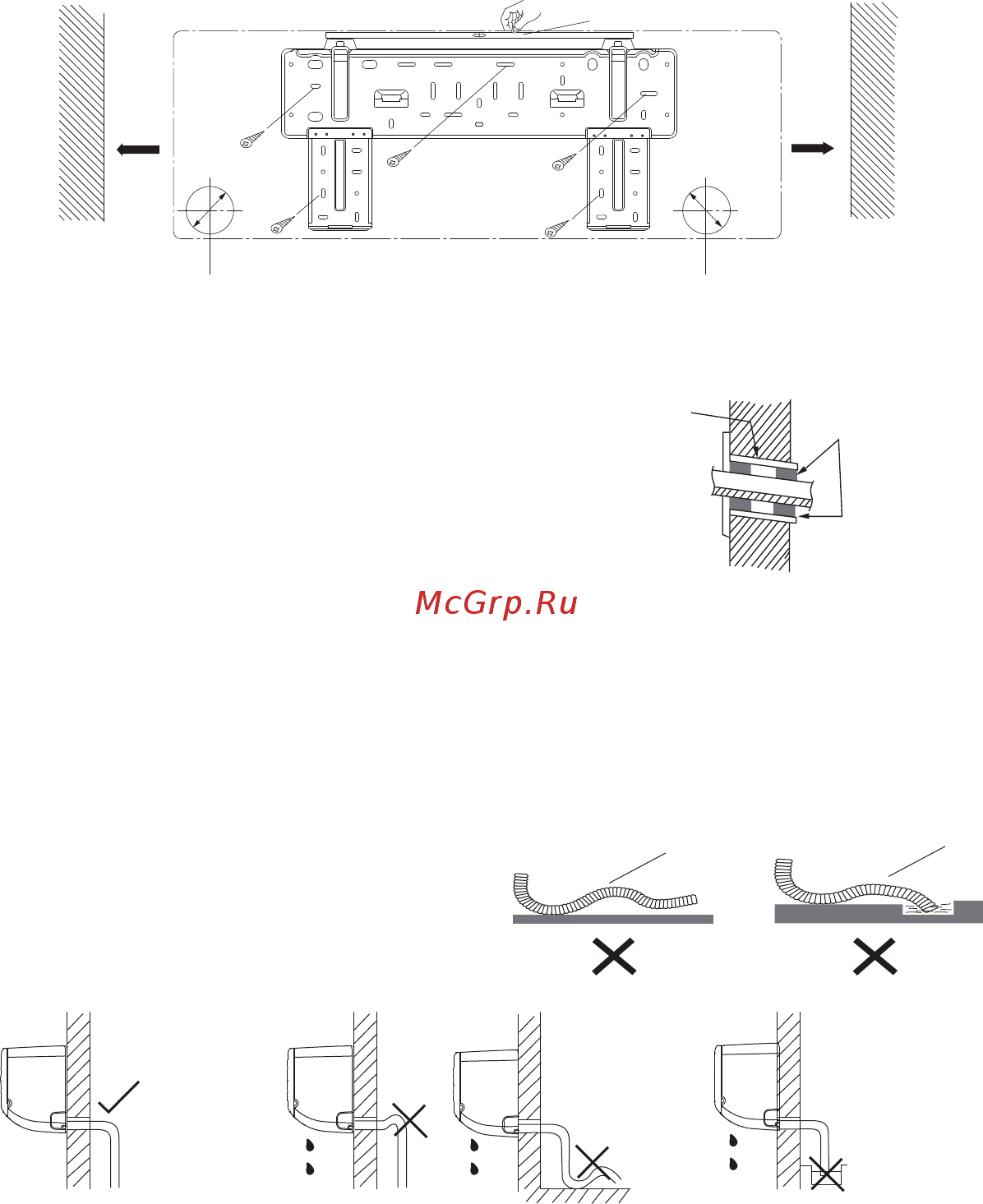

Установка монтажной панели
• Установите монтажную панель на стену,
сохраняя горизонтальное положение. Про-
веряйте правильность монтажа с помощью
уровня.
• В кирпичную или бетонную стену предва-
рительно установите дюбели. Просверли-
те в стене 5–8 (в зависимости от модели
кондиционера) отверстий диаметром 5 мм.
Вставьте в отверстия дюбели. Сверлите
отверстия и закрепляйте монтажную па-
нель с учетом отверстий в монтажной па-
нели и структурой стены.
• Закрепите монтажную панель при помощи
5–8 (в зависимости от модели кондиционе-
ра) винтов типа «А».
Стена Стена
Левое отверстие
для трубопроводов
Правое отверстие
для трубопроводов
Уровень
Расстояние до
стены 120 мм
и более
Расстояние до
стены 120 мм
и более
Пунктирной линией обозначен контур внутреннего блока
• Просверлите в стене для прокладки ком-
муникаций одно отверстие Ø65 мм с не-
большим уклоном наружу. Всегда исполь-
зуйте монтажную гильзу или кабельканал
для защиты трубопроводов в стене.
Монтажная
гильза
Внутренняя
сторона
Внешняя
сторона
Уплотнительная
подушка
Установка дренажной трубы
• Конденсат должен отводиться самотеком,
для этого трубопровод должен идти под
небольшим уклоном. Не допускайте появ-
ления петель и изгибов трубопровода. При
отводе конденсата в канализацию не допу-
скайте, чтобы трубопровод оканчивался в
воде. Это может привести к протечкам кон-
денсата. Возможен отвод конденсата с по-
мощью дополнительной дренажной помпы
(заказывается дополнительно).
Петля
Изгиб
Не опускайте конец
шланга в воду
Не блокируйте выход воды
из внутреннего блока
• При удлинении дренажной трубы надежно закрепите и заизолируйте место соединения, не
допускайте того, чтобы дренажная труба болталась.
