8

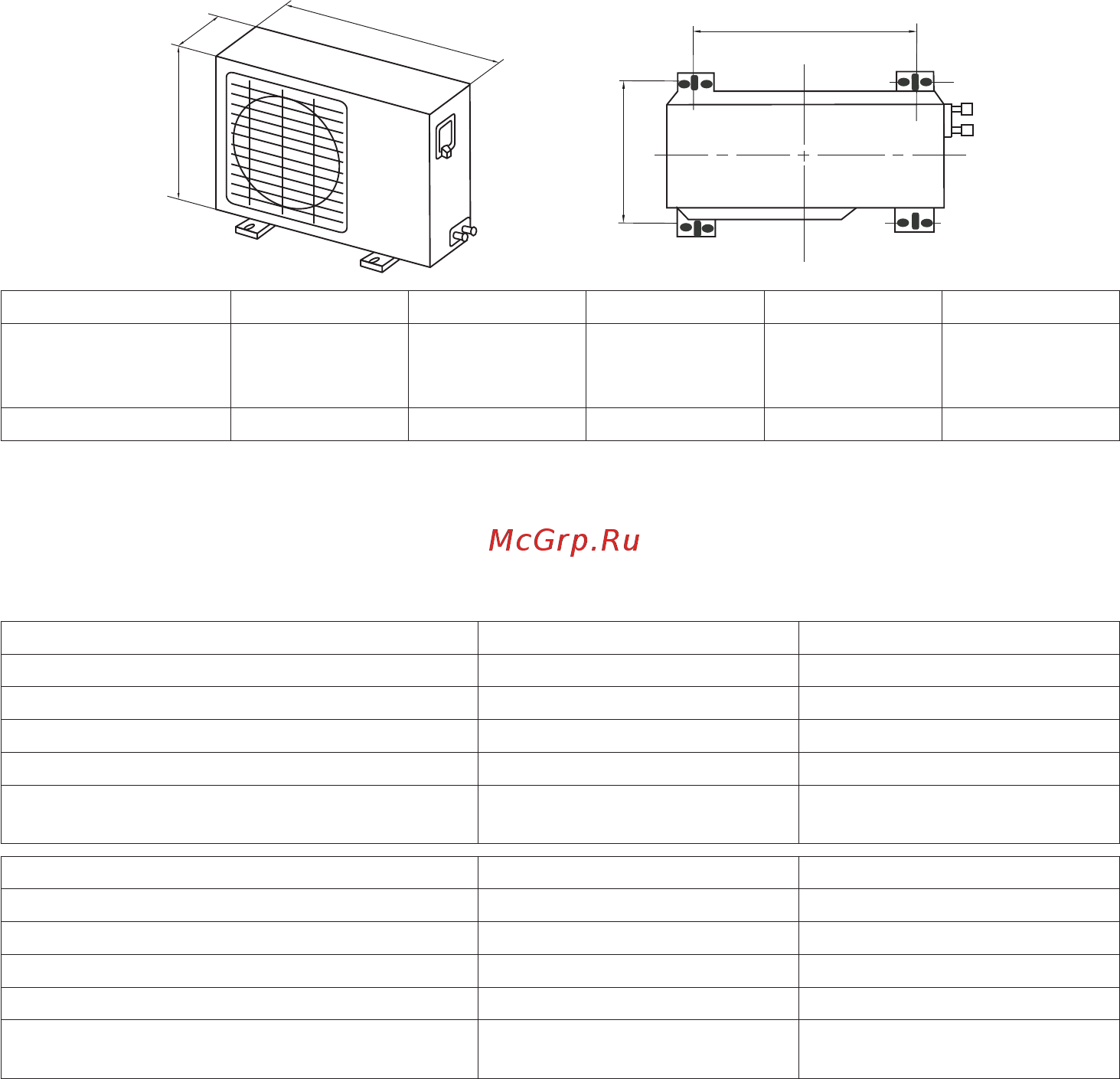

Наружный блок
F
G
K
M
N
Модель F, мм K, мм G, мм M, мм N, мм
LU-HE09KLA2
LU-HE12KLA2
LU-HE18KLA2
810* 558 310 549 325
LU-HE24KLA2 845* 700 320 560 335
* Размер F указан без учета защитного кожуха и вентилей. С учетом защитного кожуха размер F составит 874
мм для моделей LUHE09KLA2, LUHE12KLA2 и LUHE18KLA2, и 908 мм для модели LUHE24KLA2.
Диаметры трубопроводов
LS/LU-HE09KLA2 LS/LU-HE12KLA2
Нагнетание (жидкость), мм Ø 6,35 (1/4) Ø 6,35 (1/4)
Всасывание (газ), мм Ø 9,53 (3/8) Ø 9,53 (3/8)
Максимальная длина трубопровода, м 25 25
Максимальный перепад высот, м 10 10
Дозаправка хладагентом, грамм на каждый
метр свыше 5
15 15
LS/LU-HE18KLA2 LS/LU-HE24KLA2
Нагнетание (жидкость), мм Ø 6,35 (1/4) Ø 9,53 (3/8)
Всасывание (газ), мм Ø 12,7 (1/2) Ø 15,9 (5/8)
Максимальная длина трубопровода, м 30
Максимальный перепад высот, м 20 20
Дозаправка хладагентом, грамм на каждый
метр свыше 5
15 30
Внимание!
• Стандартная заводская заправка блока рассчитана на магистраль длиной 5 м.
• Строго запрещается вместо вакуумирования продувать магистрали хладагентом!
Это может привести к поломке оборудования!
• При установке оборудования в конфигурации «наружный блок выше внутреннего
блока» обязательно установите маслоподъемные петли через каждые 3 м подъема.
