19
Инструкция по установке и эксплуатации
7.3.2. Монтаж труб
Определите необходимую длину соединительных труб и смонтируйте их
следующим образом:
1) Подключайте трубы сначала к внутреннему блоку, а затем к наружному.
2) Смажьте поверхности соединяемых труб и соединительные гайки
холодильным маслом и закрутите их на 3-4 оборота.
3) Сначала закручивайте руками, а потом используйте гаечные ключи. При
соединении и разъединении труб используйте одновременно два гаечных ключа.

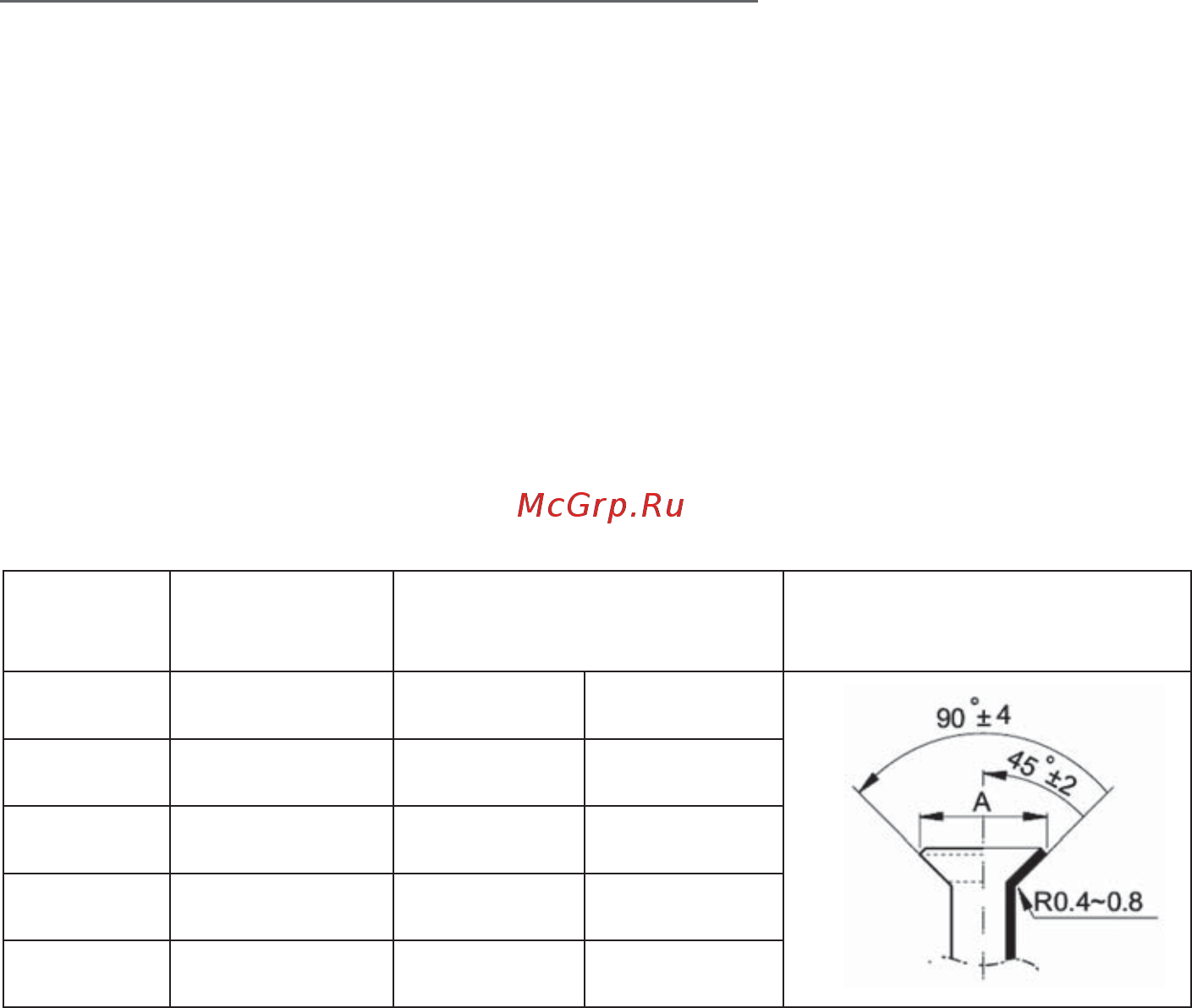

4) В таблице приведены значения момента затяжки в соответствии с
диаметром трубы:
Диаметр
трубы
Момент
затяжки, Н·м
Диаметр раструба A (мм)
Min Max
Вид раструба
Φ6.4 15~16 8.3 8.7
Φ9.5 25~26 12.0 12.4
Φ12.7 35~36 15.4 15.8
Φ15.9 45~47 18.6 19.1
Φ19.1 65~67 22.9 23.3
7.3.3. Вакуумирование и проверка на герметичность
Для удаления влаги систему необходимо вакуумировать.
Порядок проведения обычного вакууммирования:
1) Подключите вакуумный насос ко входу жидкостной и газовой труб и
запустите его в работу более чем на 2 часа (насос должен обеспечивать давление
не больше -755 мм. рт. ст.).
2) Если насос не достиг уровня вакуума -755 мм. рт. ст. за 2 часа, в трубе
либо все еще есть влага, либо имеется утечка, и вакууммирование необходимо
продлить еще на один час.
3) Если насос не может достигнуть уровня вакуума -755 мм. рт. ст. в течение 3
часов, пожалуйста, проверьте систему на наличие утечек.
4) Оставьте систему под вакуумом -755 мм. рт. ст. на 1 час. Давление в системе не
должно расти. Если давление растет, значит, в системе осталась влага или имеется
утечка.
5) Вакуумируйте жидкостную и газовую трубы одновременно.
Если влага могла попасть в систему во время заполнения или с дождевой
водой, порядок проведения вакууммирования следующий:
