9
Инструкция по установке и эксплуатации

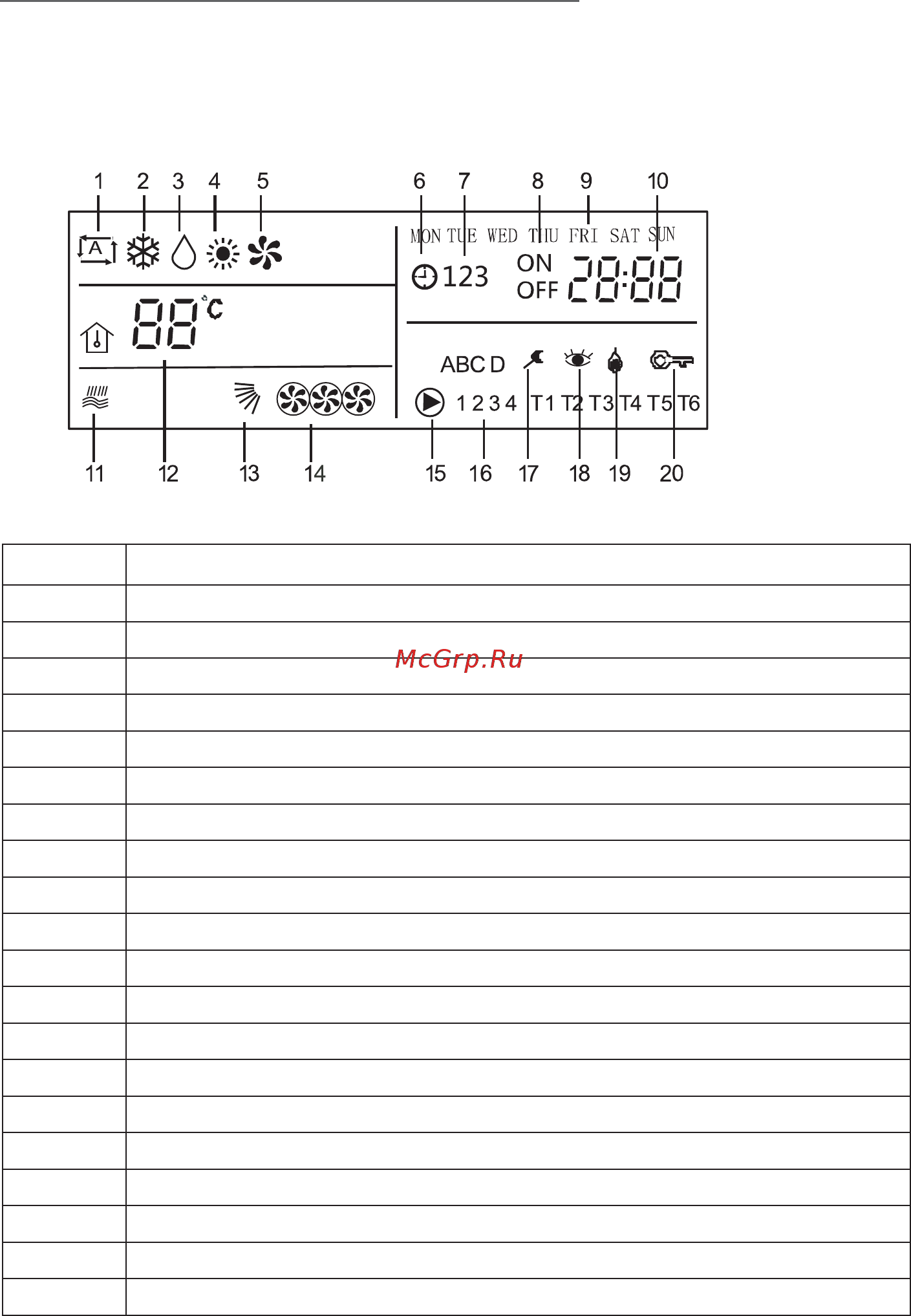

5.2.1. Индикация на ЖК-дисплее проводного пульта управления
№ Обозначение
1 Автоматический режим работы блока
2 Режим охлаждения
3 Режим осушения
4 Режим обогрева
5 Режим вентиляции
6 Активирован таймер
7 Количество таймеров, установленных для одного дня
8 «ON» – включение / «OFF» – выключение кондиционера по таймеру
9 День недели
10 Время (часы и минуты)
11 Функция подогрева горячей воды*
12 Заданная температура
13 Направление воздушного потока
14 Скорость вращения вентилятора
15 Активировано зональное управление
16 Зоны
17 Ошибка или
неисправность
18 Индикация в режиме запроса
19 Кнопочная панель пульта разблокирована
20 Кнопочная панель пульта заблокирована
* В кондиционерах кассетного типа серии Montaro II данные функции отсутствуют.
