16
кассетные кондиционеры, серия Montaro II
7.2. Установка внутреннего блока
7.2.1. Требования при установке внутреннего блока
• В месте установки блока не должно быть препятствий для свободного движения
воздуха.
• Устанавливайте блок таким образом, чтобы не возникло осложнений с отводом
конденсата от блока.
• Устанавливайте блок в местах, где до него не смогут добраться дети.
• Блок должен устанавливаться на твердом и устойчивом основании, способном
выдержать его вес. Поверхность установки должна быть строго горизонтальной.
• В месте установки блока должно быть достаточно пространства для монтажа и
технического обслуживания.
• Устанавливайте блок на расстоянии не менее 1 метра от телевизора и других
электроприборов.
• Устанавливайте блок таким образом, чтобы не возникло сложностей с заменой
фильтра.

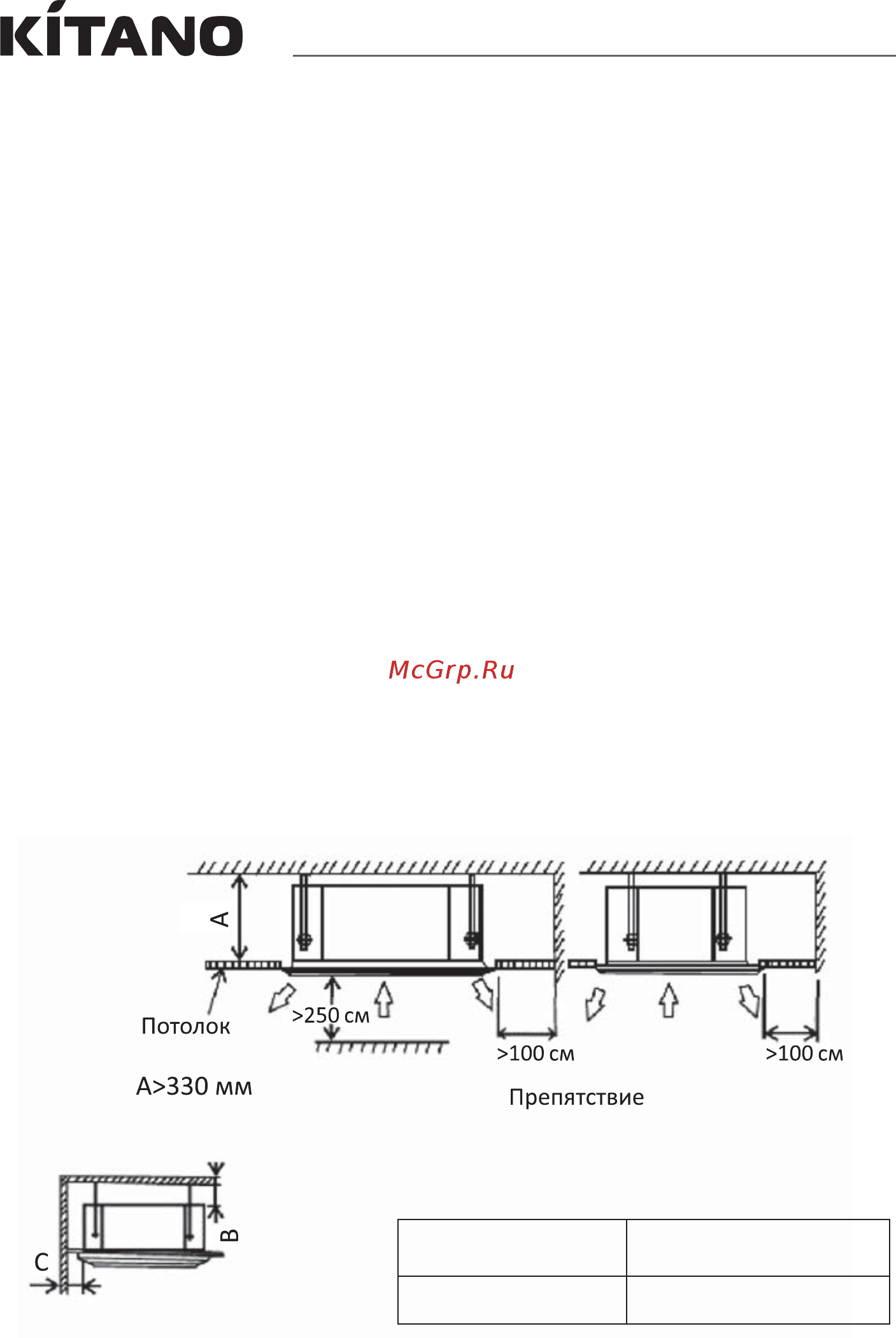

• Блок должен быть установлен на некотором расстоянии от ограждающих
конструкций. Минимально допустимые расстояния до ограждающих
конструкций показаны на рисунке 7.2.1.
Сверху (В) Не менее 5 см
Сбоку (С) Не менее 100 см
Рис. 7.2.1
