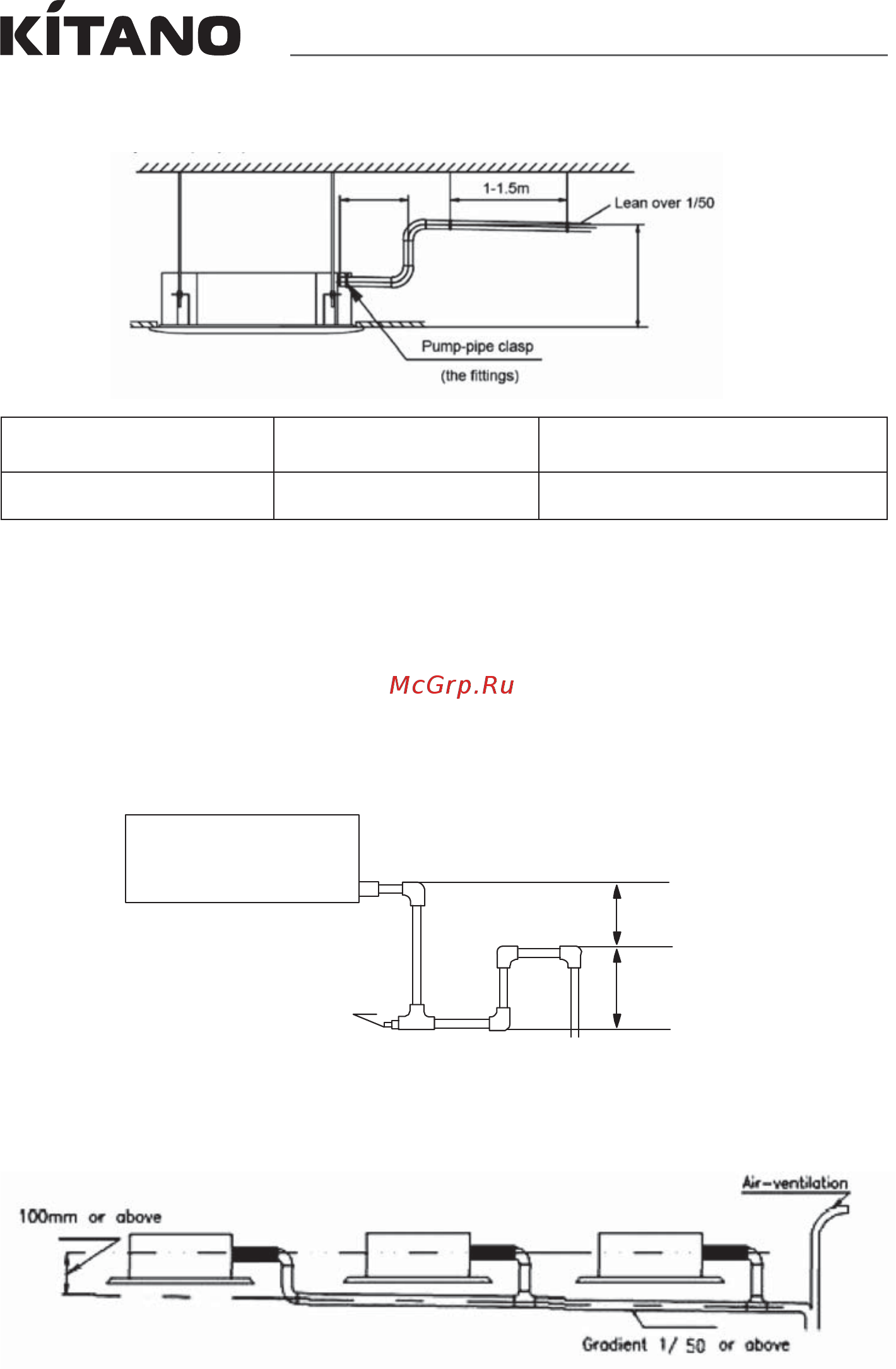

22
кассетные кондиционеры, серия Montaro II
< 500мм
< 1200мм
Для кассетных 4х-поточных внутренних блоков:
Материал трубы Диаметр, мм Расстояние между опорами, м
ПВХ 25 - 40 1,5 - 2
Диаметр дренажной трубы должен удовлетворять требованиям по отводу
конденсата. Диаметр дренажной трубы не может быть меньше, чем размер
дренажного отвода на внутреннем блоке.
Дренажная труба должна быть теплоизолирована, чтобы предотвратить
конденсацию влаги на ее поверхности.
Если в месте подключения дренажной трубы существует разрежение,
необходимо предусмотреть гидрозатвор. Чтобы иметь возможность промывки
трубы, установите заглушку в нижней части гидрозатвора:
Заглушка
50 см
50 см
Допускается подсоединять несколько внутренних блоков к общей дренажной
трубе (см.рис). Внутренние блоки с дренажной помпой и внутренние блоки без
нее следует подключать к разным системам отвода конденсата.
