![Kitano KC-Montaro II-60 [43/68] Operation and installation manual](/views2/1314707/page43/bg2b.png)
41
Operation and Installation manual

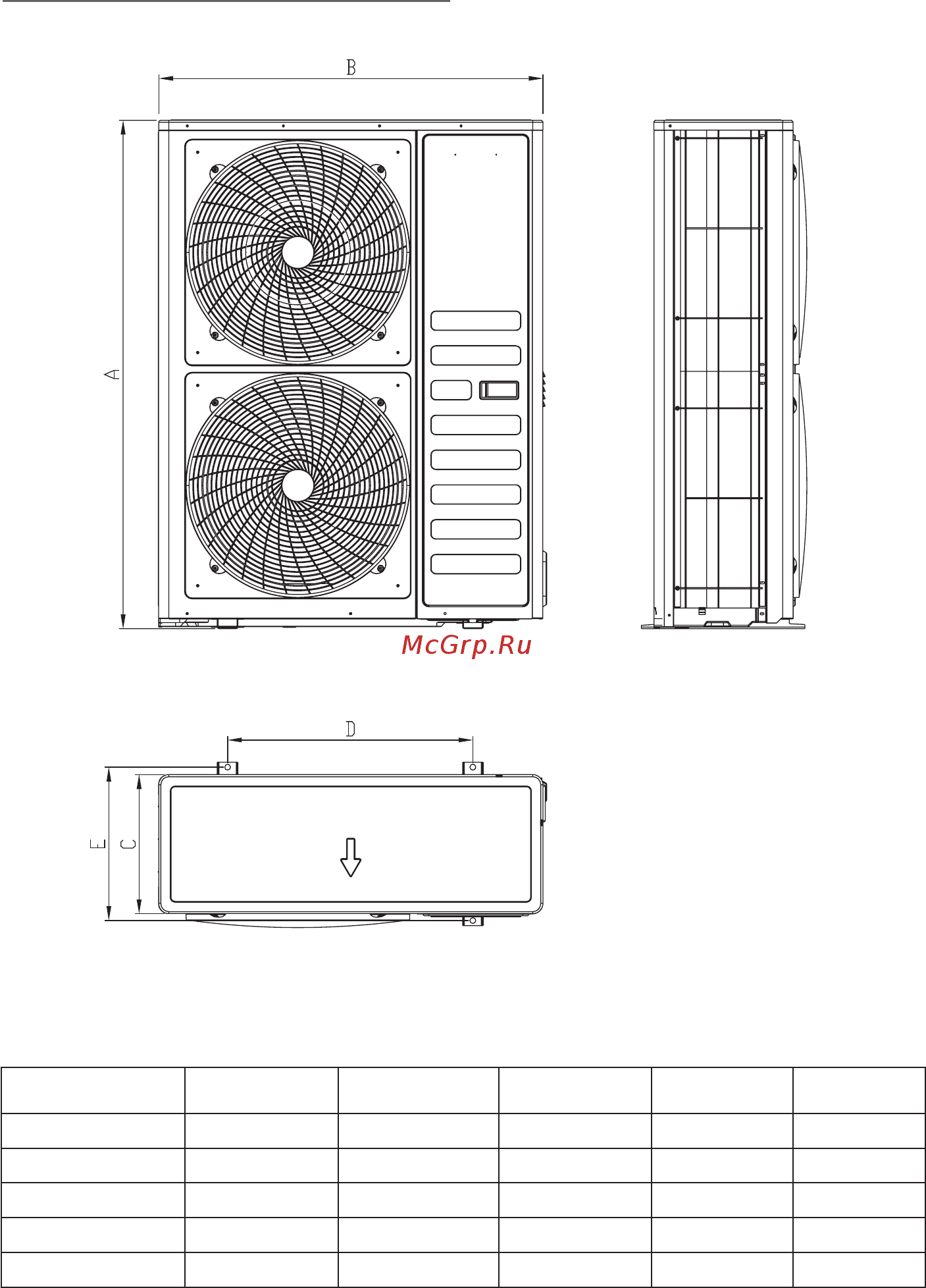

Fig. 7.1.2. (b)
Table 7.1.2.
Model A B C D E
KC II-18/O 605 780 290 520 330
KC II-24/O 650 900 310 623 359
KC II-36/O 805 900 360 570 398
KC II-48/O 1250 940 340 600 376
KC II-60/O 1250 940 340 600 376
