44
cassette type air conditioners, Montaro II series

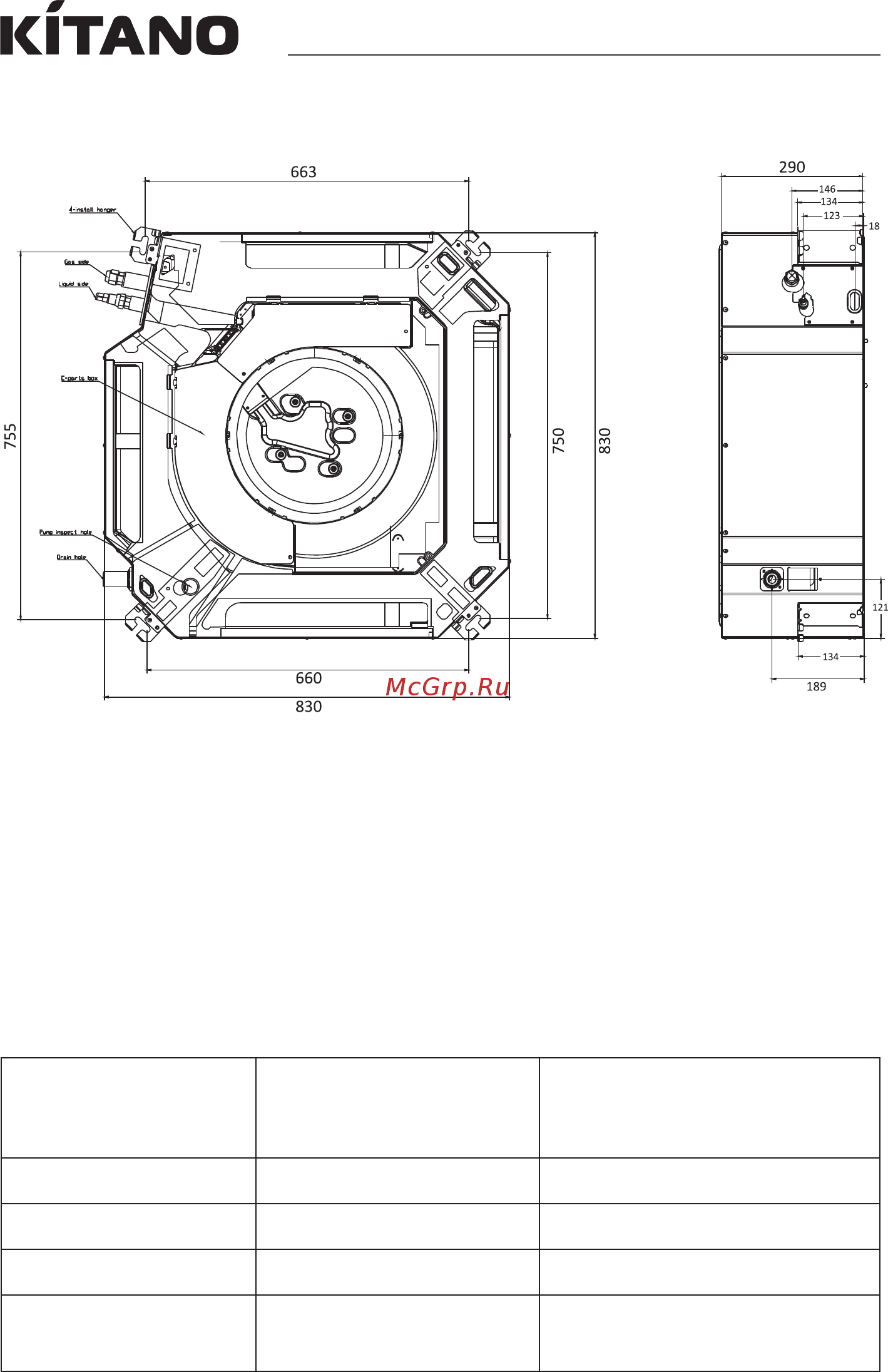

KC-Montaro II-36/I, KC-Montaro II-48/I , KC-Montaro II-60/I
7.3. Installation of refrigerant piping
7.3.1. Installation requirements of refrigerant piping
Because of the different installation positions of the air conditioners, the accessory
pipe for the piping is varied in length. The longer the pipe is, the more refrigerant is
needed, therefore, please select the proper pipe as short as possible according to the
table 7.3.1.
Model
Maximum total piping
length, m
Maximum height difference
between outdoor and indoor
units, m
KC-Montaro II-18 25 15
KC-Montaro II-24 30 15
KC-Montaro II-36 30 20
KC-Montaro II-48
KC-Montaro II-60
50 30
Table 7.3.1.
