Поиск и устранение неисправностей 151
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
4
f
Выключите машину и установите
шпульку и прижимную лапку.
• См. раздел "Установка шпульки" (с. 26) и
раздел "Замена прижимной лапки" (с. 41).
g
Правильно заправьте нить в машину.
• Инструкции по заправке нити в машину
см. в разделе "Заправка верхней нити" (с.
28).
Примечание
z Нить может запутаться в результате
неправильной заправки верхней нити.
Убедитесь, что нить правильно
заправлена в машину.
h
Выполните пробное шитье на обычном
материале.
Примечание
z Неправильное шитье может быть
результатом неправильной заправки
верхней нити или работы с тонкими
материалами. Если пробное шитье дало
плохой результат, проверьте заправку
верхней нити или тип используемого
материала.

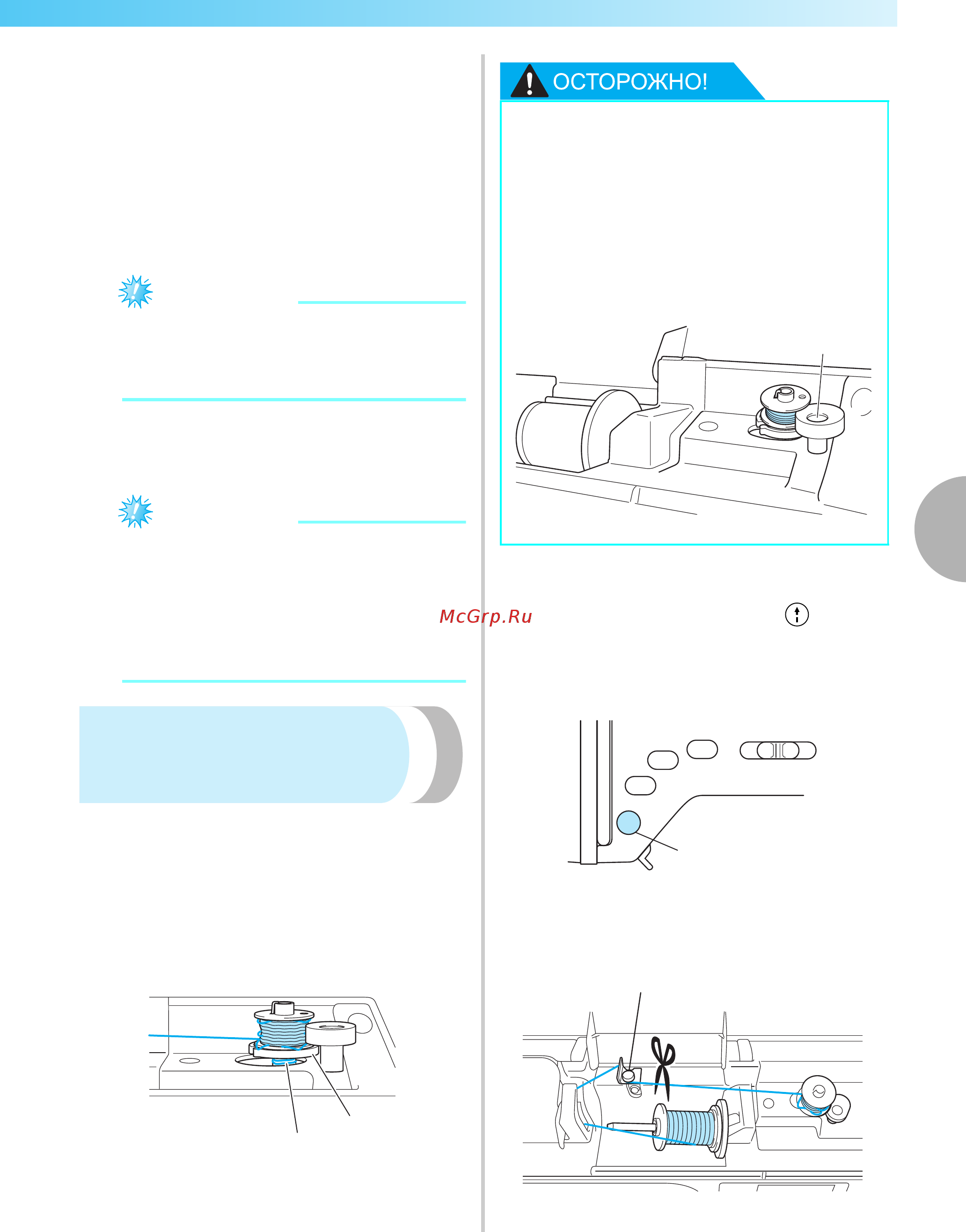

Если нить запуталась под
седлом устройства намотки
шпульки:
Если намотка шпульки начинается, когда нить не
проведена правильно под натяжным диском
нитенаправителя для намотки шпульки, нить
может запутаться под седлом устройства
намотки шпульки.
В этом случае распутайте нить, выполнив
следующие действия.
a Нить
b Седло устройства намотки шпульки
a
Если нить запуталась под седлом
устройства намотки шпульки,
однократно нажмите кнопку ("Пуск/
Стоп"), чтобы остановить намотку
шпульки.
Если подключена педаль, уберите ногу с
педали.
a Кнопка "Пуск/Стоп"
b
Ножницами обрежьте нить рядом с
нитенаправителем для намотки шпульки.
a Нитенаправитель для намотки шпульки
1
2
● Не снимайте седло устройства
намотки шпульки, даже если нить
запуталась под ним. Это может
привести к травме.
● Не выворачивайте винт прижима
устройства намотки шпульки, так
как в противном случае возможно
повреждение машины; невозможно
размотать нить, вывернув винт.
a Винт прижима устройства намотки шпульки
1
1
1
