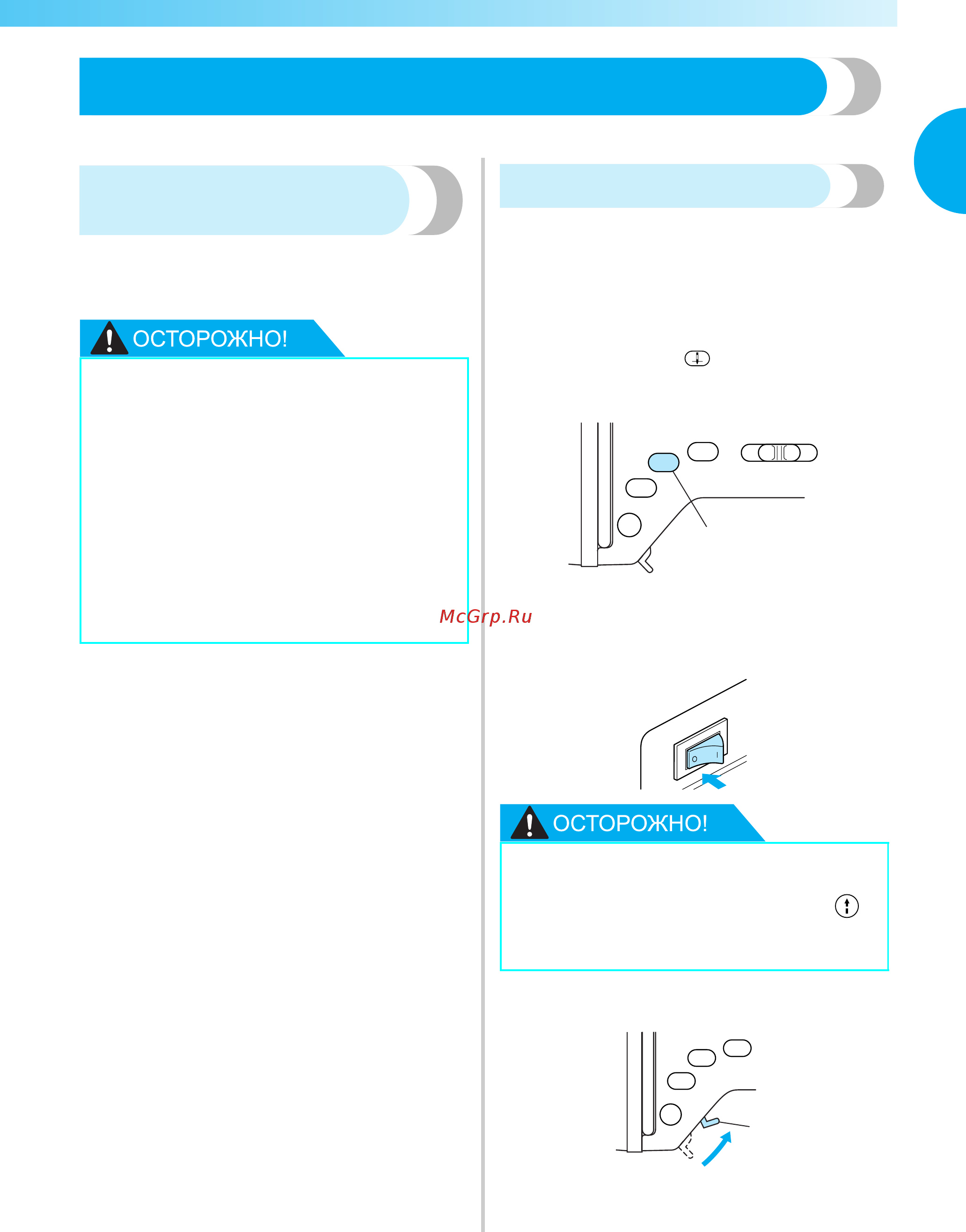

Замена прижимной лапки 41
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Замена прижимной лапки
Прижимная лапка прижимает материал вниз.
Меры предосторожности при
работе с прижимной лапкой
При обращении с прижимной лапкой
соблюдайте следующие меры
предосторожности.
Замена прижимной лапки
Замена прижимной лапки выполняется в
следующем порядке.
Подробнее об использовании бокового ножа "S"
см. раздел “Обметывание краев с помощью
бокового ножа (дополнительный узел)" (с. 78).
a
Нажмите кнопку (Подъем/опускание
иглы) один или два раза, чтобы поднять
иглу.
a Кнопка "Подъем/опускание иглы"
X Игла поднята.
b
Выключите машину.
c
Поднимите рычаг прижимной лапки.
a Рычаг прижимной лапки
X Прижимная лапка поднята.
● Используйте прижимную лапку,
соответствующую выбранному
виду строчки. В противном случае
игла может ударить по лапке и
погнуться или сломаться.
● Применяйте только прижимные
лапки, предназначенные
специально для этой швейной
машины. Использование любых
других прижимных лапок может
привести к травме или
повреждению машины.
● Перед заменой прижимной лапки не
забудьте выключить машину. Иначе
при случайном нажатии кнопки
(Пуск/Стоп) машина может прийти в
действие и причинить травму.
1
a
