Обработка трубчатых или больших деталей 47
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
c

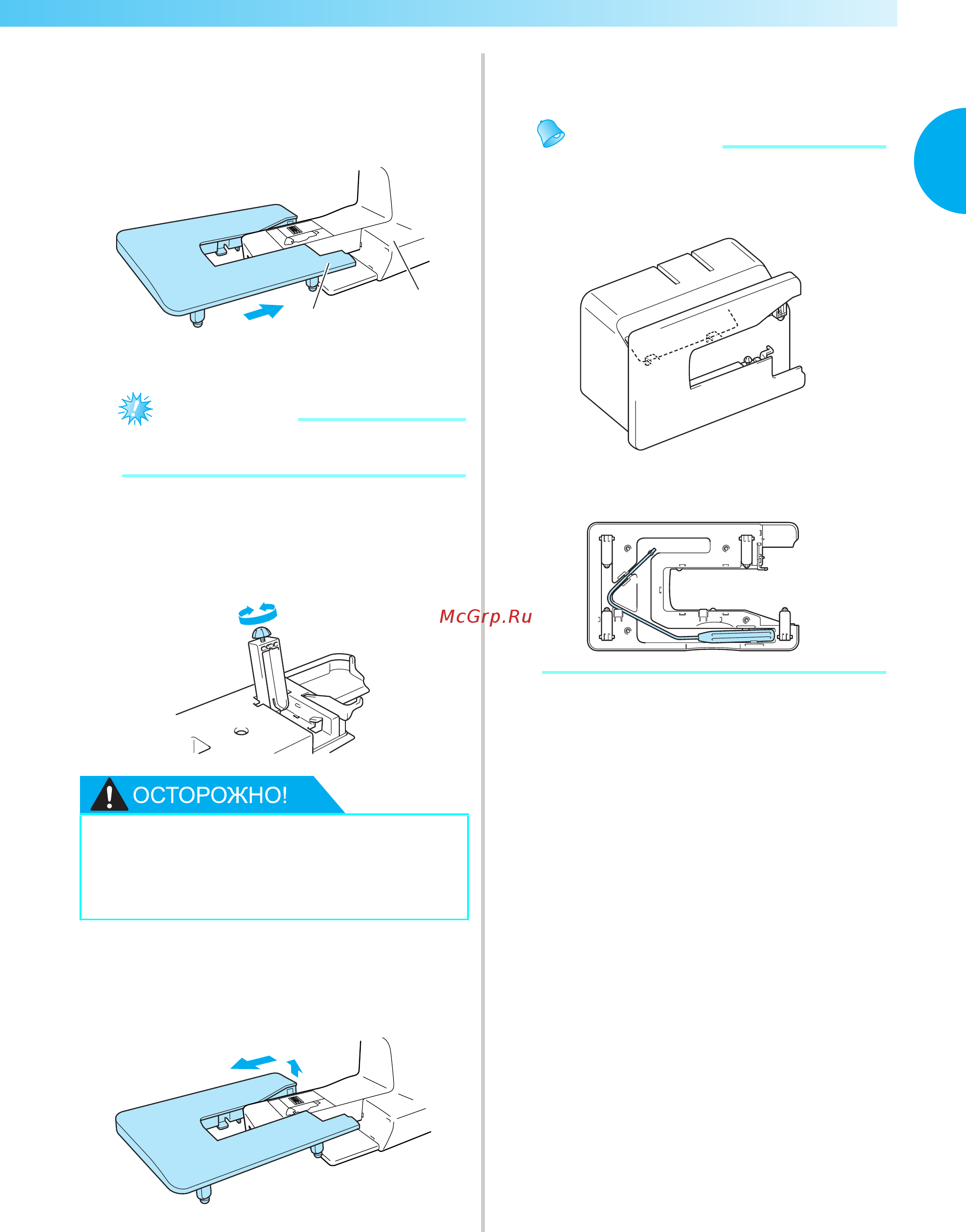

Установите столик.
Держа столик горизонтально, задвиньте его до
полной установки на место. Правый ближний
угол столика должен перекрывать переднюю
часть платформы швейной машины.
a Правый ближний угол
b Платформа швейной машины
Примечание
z Дополнительный столик можно
приобрести у дилера Brother.
d
На торце каждой ножки есть винт.
Используйте эти винты для установки
столика на одном уровне с платформой
швейной машины.
e
Закончив работу со столиком, снимите
его с машины.
Слегка приподняв столик, стяните его
влево.
f
Установите на место плоскую
платформу.
Напоминание
z Со сложенными ножками столик можно
хранить, прикрепив его к жесткому
футляру.
z Коленоподъемник можно хранить
прикрепленным к низу столика.
● Не перемещайте швейную машину с
установленным столиком. Это
может привести к повреждению
машины или к травме.
