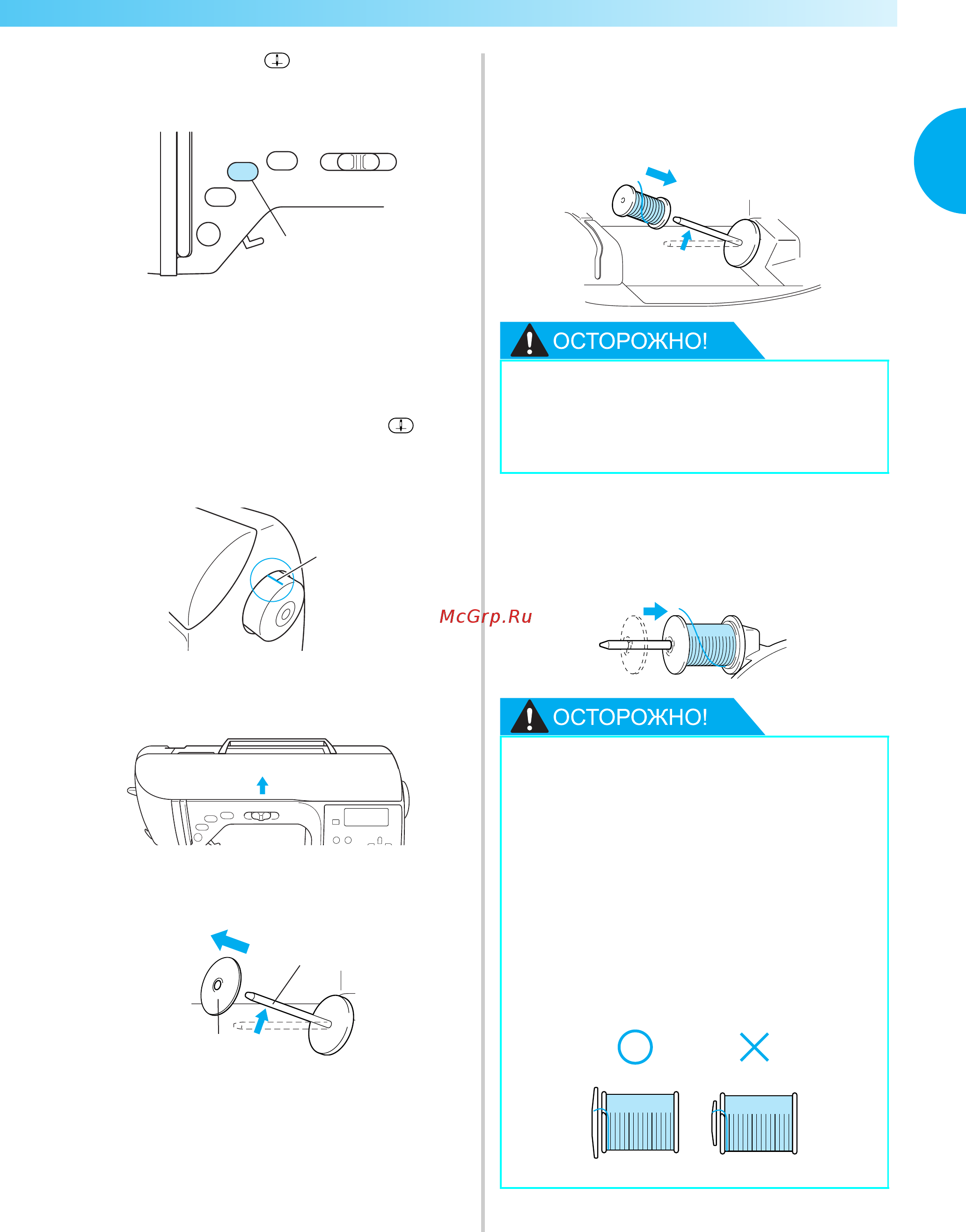

Заправка верхней нити 29
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
c
Нажмите кнопку (Подъем/опускание
иглы) один или два раза, чтобы поднять
иглу.
a Кнопка "Подъем/опускание иглы"
X Игла поднята полностью, если метка на
маховике находится сверху, как
показано на рисунке. Проверьте
положение маховика и, если метка
маховика не находится в этом
положении, нажимайте кнопку
(Подъем/опускание иглы) до тех пор,
пока метка не установится правильно.
a Метка на маховике
d
Откройте верхнюю крышку.
e
Снимите колпачок, надетый на стержень
для установки катушки.
a Стержень для катушки
b Колпачок катушки
f
Наденьте катушку с нитью на стержень.
Наденьте катушку на стержень таким
образом, чтобы катушка располагалась
горизонтально и нить разматывалась
спереди и снизу.
g
Наденьте на стержень колпачок
катушки.
Наденьте колпачок катушки на стержень,
сдвиньте его как можно дальше вправо, как
показано на рисунке.
1
1
1
2
● При неправильной установке
колпачка или катушки нить может
запутаться вокруг стержня, а игла
может сломаться.
● При неправильной установке
колпачка или катушки нить может
запутаться вокруг стержня, а игла
может сломаться.
● В комплект поставки входят три
колпачка (большой, средний и
малый), что позволяет подобрать
колпачок по размеру катушки. Если
колпачок
слишком мал для
используемой катушки, нить может
попасть в прорезь катушки, что
может привести к поломке иглы.
