УСТАНОВКА

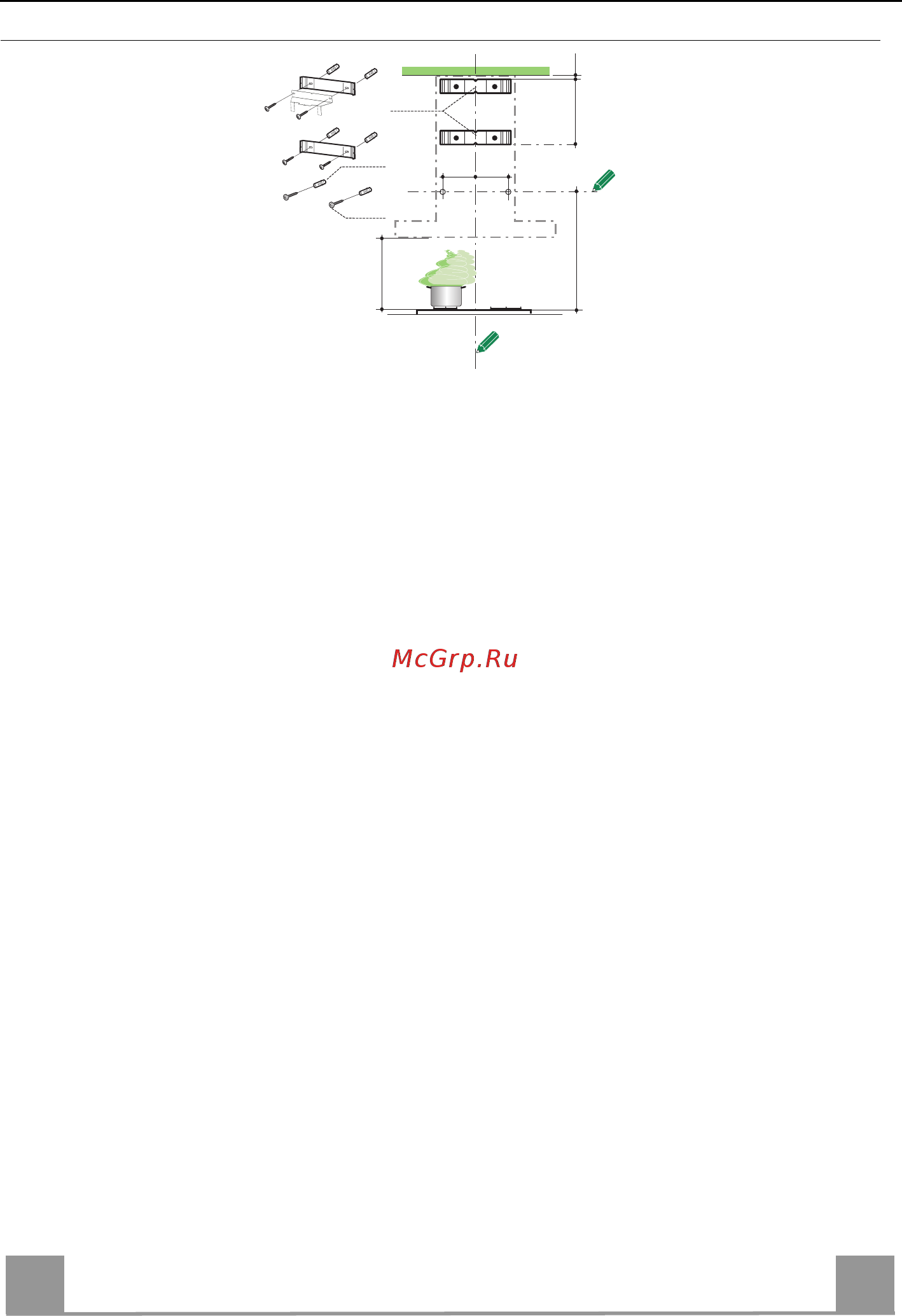

Сверление стены и крепление скоб

7.2.1

12a

116

1÷2

116

1040

450 mm min

Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка,

предусмотренного для установки вытяжки;

• горизонтальную линию на высоте мин. 1040 мм от плиты.

Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии 1-2 мм от потолка

или от верхнего предела, выровняв ее центр (прорези) по исходной вертикальной линии.

• Обозначить центры отверстий скобы.

• Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии Х мм под первой

скобой (Х = высота верхней части дымохода, прилагаемого в комплекте), выровнять ее

центр (прорези) по исходной вертикальной линии.

• Обозначить центры отверстий скобы.

• Сделать, как показано, отметку на расстоянии 116 мм от исходной вертикальной линии.

• Повторить эту операцию с противоположенной стороны.

• В обозначенных точках просверлить отверстия Ø 8 мм.

• Вставить в отверстия вкладыши 11.

• Закрепить нижнюю скобу 7.2.1 прилагаемыми в комплекте винтами 12a (4,2 x 44,4 ).

• Закрепить вместе верхнюю скобу 7.2.1 и опорную скобу патрубка 7.3 при помощи 2

входящих в комплект винтов 12a (4,2 x 44,4).

• Ввинтить 2 прилагаемых винта 12a (4,2 x 44,4) в отверстия крепления корпуса вытяжки,

оставив расстояние 5-6 мм между стеной и головкой винта.
