Faber ORIZZONTE PLUS VETRO EG8 X/VBK A90 LOGIC (110.0157.147) [17/36] Установка корпуса вытяжки

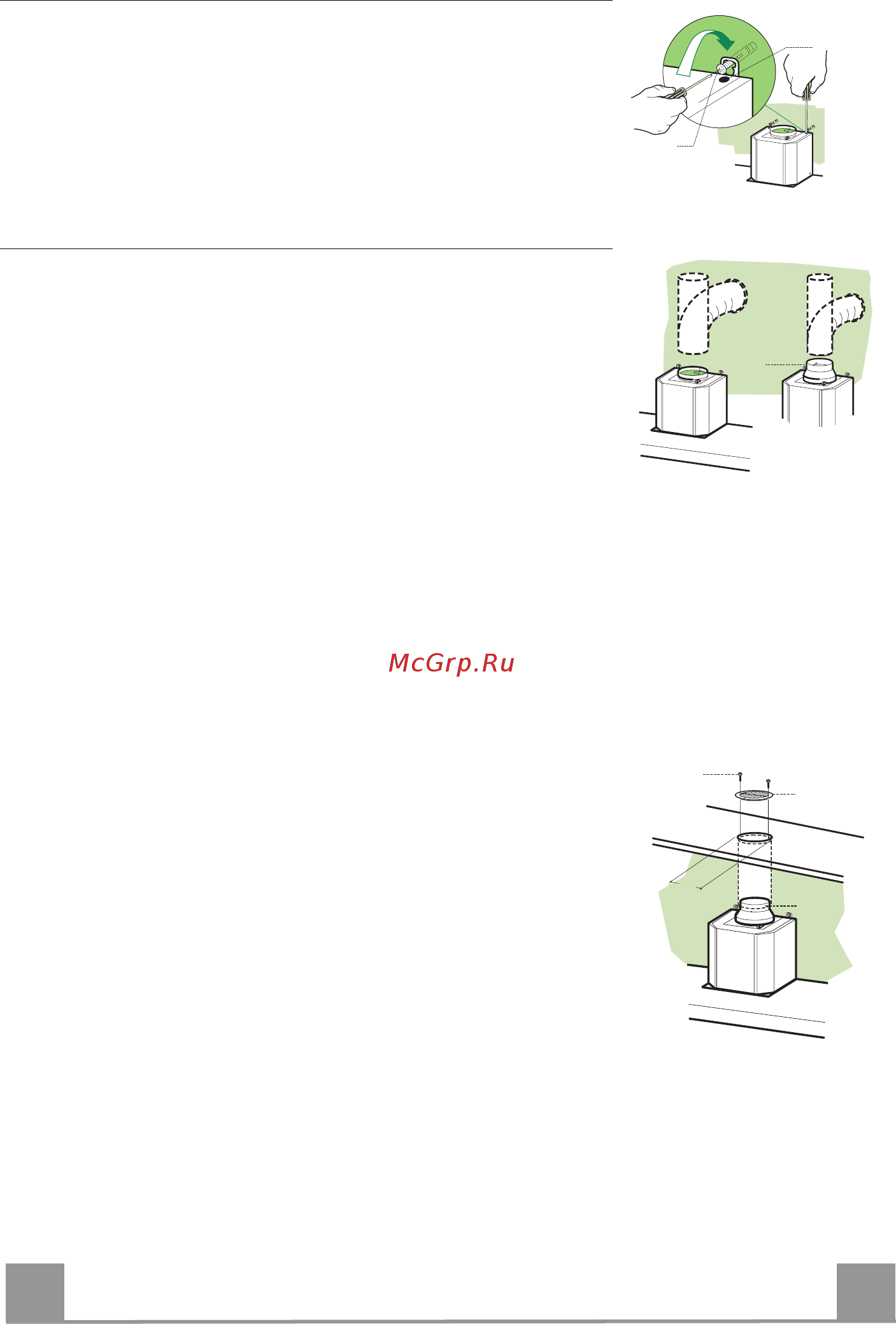

Установка корпуса вытяжки

• Прежде чем повесить корпус вытяжки, затянуть 2 винта

Vr, расположенные в точках навески вытяжки.

• Повесить корпус вытяжки на предназначенные винты 12a.

• Затянуть до конца опорные винты 12a.

• Винтами Vr выровнять корпус вытяжки

12a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпу-

скной трубой жесткой или гибкой трубкой диаметром 150

или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в

выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными зажима-

ми. Необходимый крепежный материал не входит в ком-

плект.

• Вынуть фильтры от запахов на активном угле.

ø 120ø 150

ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Сделать в полке над вытяжкой отверстие ø 125мм.

• Вставить переходный фланец 9 в выходное отверстие в

корпусе вытяжки.

• Соединить фланец с выпускным отверстием полки над

вытяжкой жесткой или гибкой трубой ø 120 мм.

• Закрепить трубу соответствующими зажимами.

Необходимый для этого материал не входит в комплект

поставки.

• Закрепить решетку 8 на выпускном отверстии 2

винтами 12e (2,9 x 9,5) (прилагаются).

• Проверить наличие в вытяжке фильтров от запахов на

активном угле.

ø 125

12e
