Faber ORIZZONTE PLUS VETRO EG8 X/VBK A90 LOGIC (110.0157.147) [18/36] Установка дымохода

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

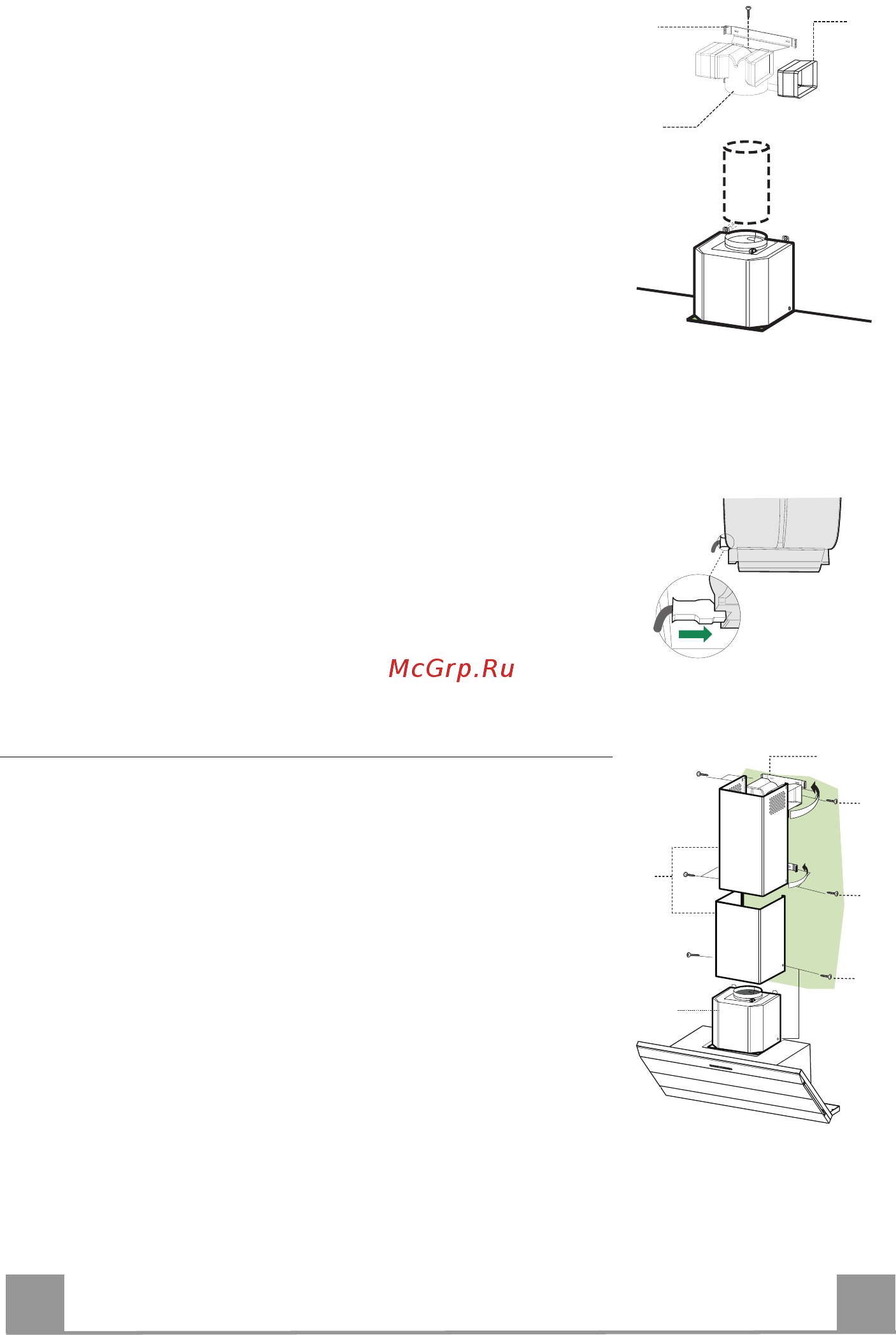

• Вставить сбоку насадки патрубка 14.1 в патрубок 15.

• Вставьте соединитель 15 в опорную скобу 7.3, закрепив

его винтом.

• Проверить, чтобы выпускное отверстие насадок патрубка

14.1 совпало с отверстиями дымохода, как по горизонтали,

так и по вертикали.

• Соединить патрубок 15 с выпускным отверстием корпуса

вытяжки жесткой или гибкой трубкой 150 мм, тип которой

может выбрать монтажник.

• Проверить наличие угольных фильтров.

ø 150

14.1

7.3

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив

двухполюсный выключатель с разведением контактов не

менее 3 мм.

• Снять противожировые фильтры (смотри раздел “Уход”)

и проверить правильность положения разъема питающего

кабеля в розетке вытяжки

Установка дымохода

Верхний дымоход

• Слегка развести две боковые кромки дымохода, зацепить

их за скобы 7.2.1 и вновь свести до упора.

• Закрепить дымоход сбоку 4 входящими в комплект винта-

ми 12c (2,9 x 9,5).

• Проверить, чтобы выпускное отверстие насадок патрубка

совпало с решетками дымохода.

Нижний дымоход

• Слегка развести две боковые кромки дымохода, зацепить

их между верхним дымоходом и стеной и вновь свести до

упора.

• Закрепить нижнюю часть дымохода сбоку к корпусу вы-

тяжки входящими в комплект 2 винтами 12c (2,9 x 9,5).

7.2.1

12c

2.1

2.2

12c
