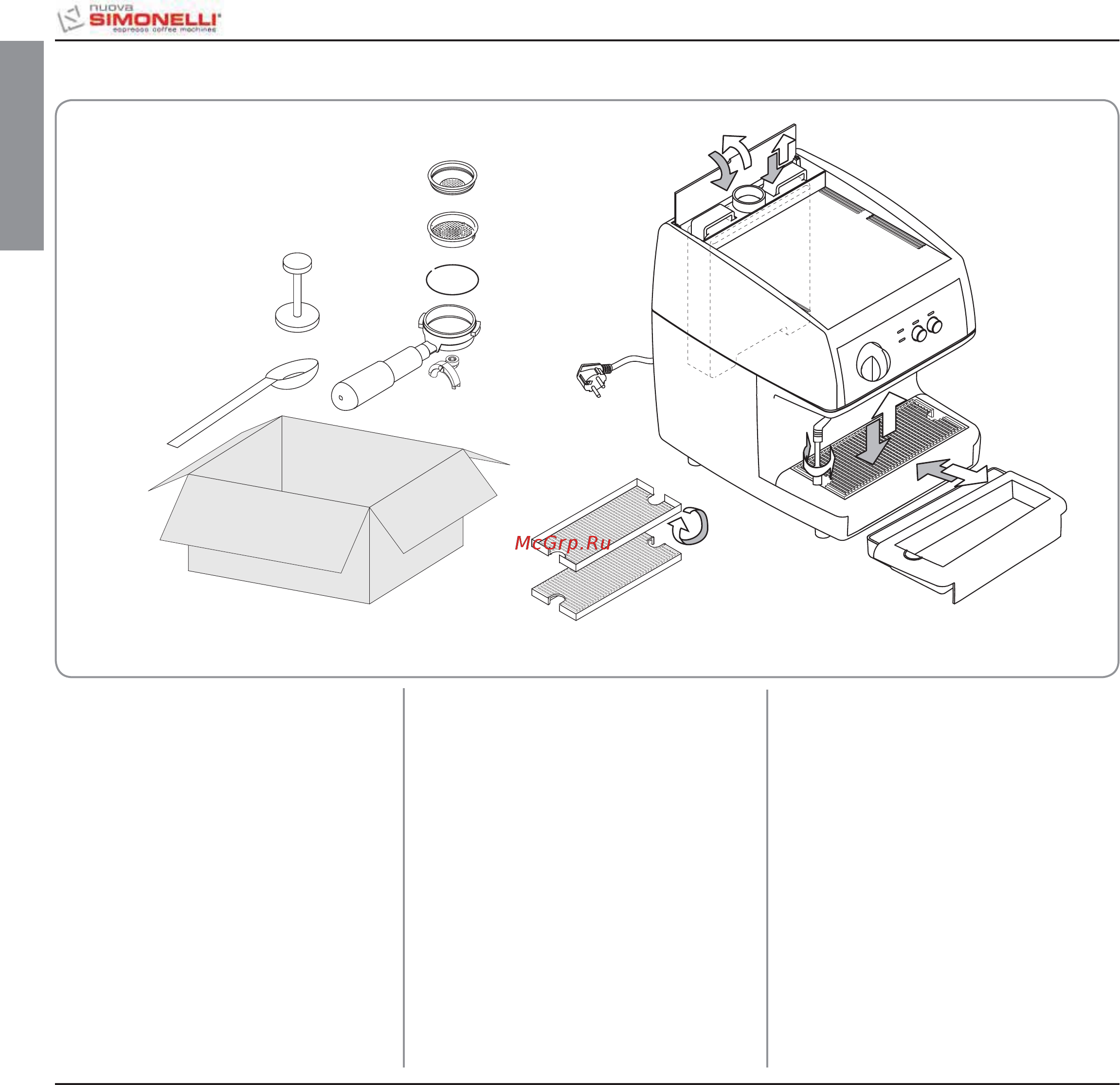

ITALIANO
6
b1
b0
3
1
4
7
8
9
13
14
5
6
2
12
11
15
10
10a
b5
b2
b3
b6
b4
1) Interruttore macchina.
- Premuto, alimenta la macchina (spia 2 accesa) e
avvia il riscaldamento della caldaia
(spia 7 accesa).
- Ripremuto spegne la macchina (spia 2 spenta),
arresta il riscaldamento della caldaia
(spia 7 spenta).
2) Spia di accensione.
- Accesa significa che la macchina è alimentata ed
è in funzione.
- Spenta macchina non in funzione.
3) Spina di collegamento alla rete.
4) Pulsante di erogazione caffè.
- Premuto (fintanto che rimane premuto) permette
l’erogazione del caffè (spia 5 accesa).
- Ripremuto sospende l’erogazione del caffè (spia 5
spenta).
5) Spia di erogazione caffè.
- Rimane accesa solo durante l’erogazione.
6) Spia mancanza acqua in vaschetta.
- Quando è accesa significa che bisogna rifornire di
acqua il serbatoio (12).
7) Spia accensione resistenza.
- Accesa: resistenza scalda acqua in funzione.
- Spenta: caldaia in temperatura o macchina spenta.
8) Manopola vapore.
- Apre il rubinetto e regola la quantità di vapore
erogato.
9) Attacco gruppo erogazione.
Sede per il portafiltro (b1).
10) Lancia snodata di erogazione vapore con
presa isolante (10a).
Uscita vapore per riscaldamento a vapore
di liquidi in contenitori.
11) Sportello serbatoio acqua.
12) Serbatoio acqua
Il serbatoio contiene 2,3 litri d’acqua.
Anche se la macchina funziona con qualsiasi tipo
d’acqua, più è acqua a basso grado di durezza, più
lunga è la durata.
13) Piano scalda tazze.
14) Griglia appoggio tazza.
15) Vaschetta raccogli acqua.
b0) Becco erogazione.
b1) Portafiltro.
b2) Molla.
b3) Filtro doppio.
b4) Filtro singolo.
b5) Pressa caffè.
b6) Dosatore caffè.
DESCRIZIONE PANNELLO COMANDI E OPERABILITÀ
