ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Электрическое соединение осуществля-ется с задней стороны, снятием
защитной решетки. (рис.31)
Замечание: Модели 10 (кг) предусматривают 2(м) однофазного электрического
шнура без розетки. Модели 20 и 30 (кг) предусматривают 2(м) электрического
шнура для трехфазного питания, без розетки.
Модели с конденсирующей установкой на расстоянии подсоединяются
раздельно с аппаратом и с установкой (рис.32).
Для входа к клеммн
ой коро
бке линии питания аппарата снимите панель
электрического щитка. В конденсирующей установке откройте боковую панель
электрического щитка (рис.33).
ПРИМЕНЯТЬ УТВЕРЖДЕННЫЕ МАТЕРИАЛЫ
Электрические шнуры должны соответствовать характеристикам,
представленным в перечне технических характеристиках.
Каждый проводник должен быть равномерно связан с контактным выводом.
(рис.34)
Проводник заземления должен быть правильно соединен с действующей
установкой заземления. (рис.35)
СОЕДИНЕНИЕ ВЫБРОСА КОНДЕНСАТА
Для некоторых моделей необходимо предрасполагать трубкой
разгрузки конденсации диаметром в 30мм типа «SAREL» или
подобным, для выброса конденсированной жидкости.
Должны быть соблюдены действующие нормы, также местные,
относящиеся к выбросу отходов. (рис.36)
Фирма-производитель несет ответственность и все обязательства по гарантии, в случае
определения ущерба аппаратуре, людям и пр
едметам, ей вм
еняется в вину неправильная
установка и/или не соблюдение действующих законов и взлома любых частей аппаратв
(электрической установки, термодинамики или гидравлики).

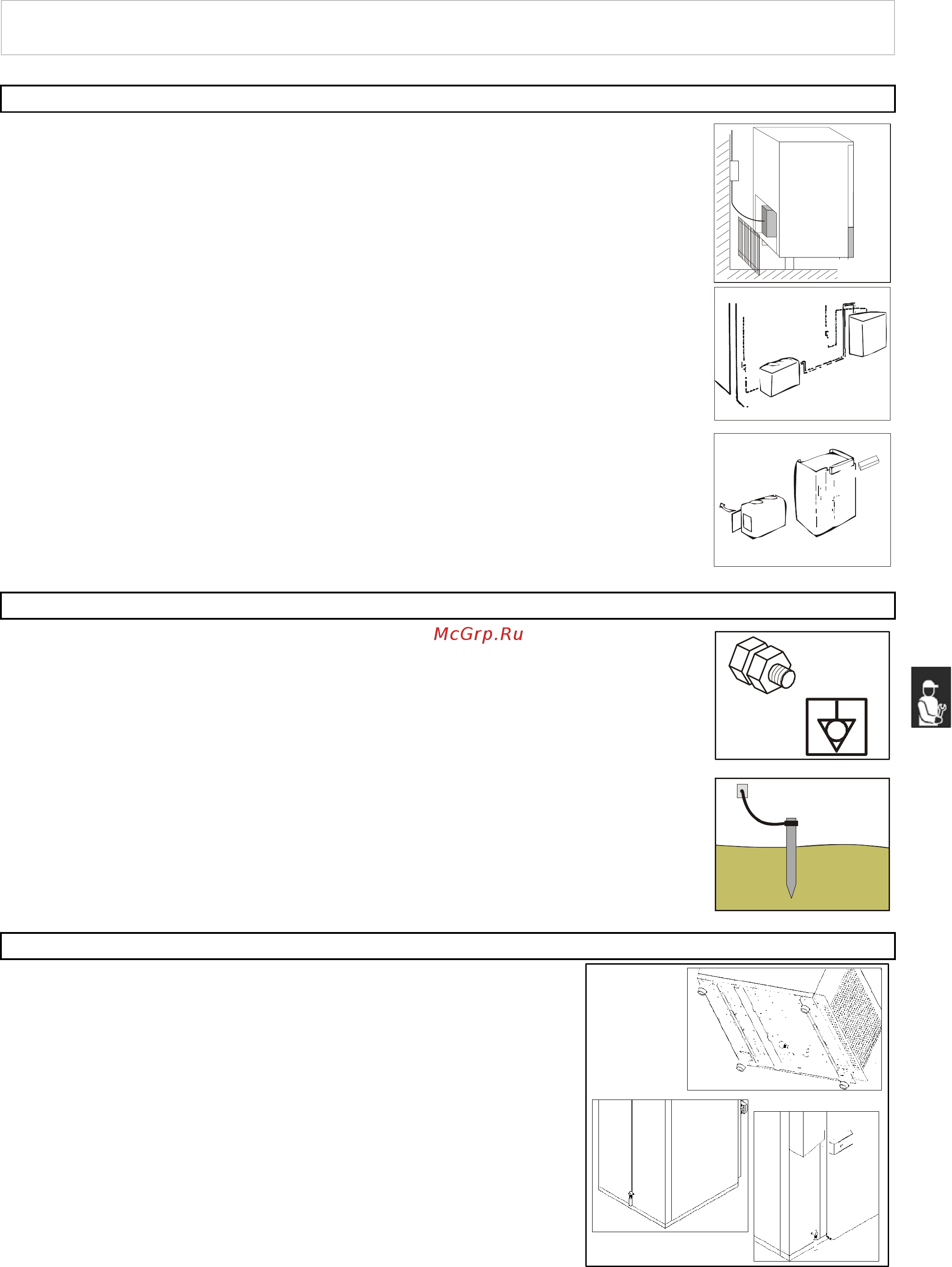

Рис.31
