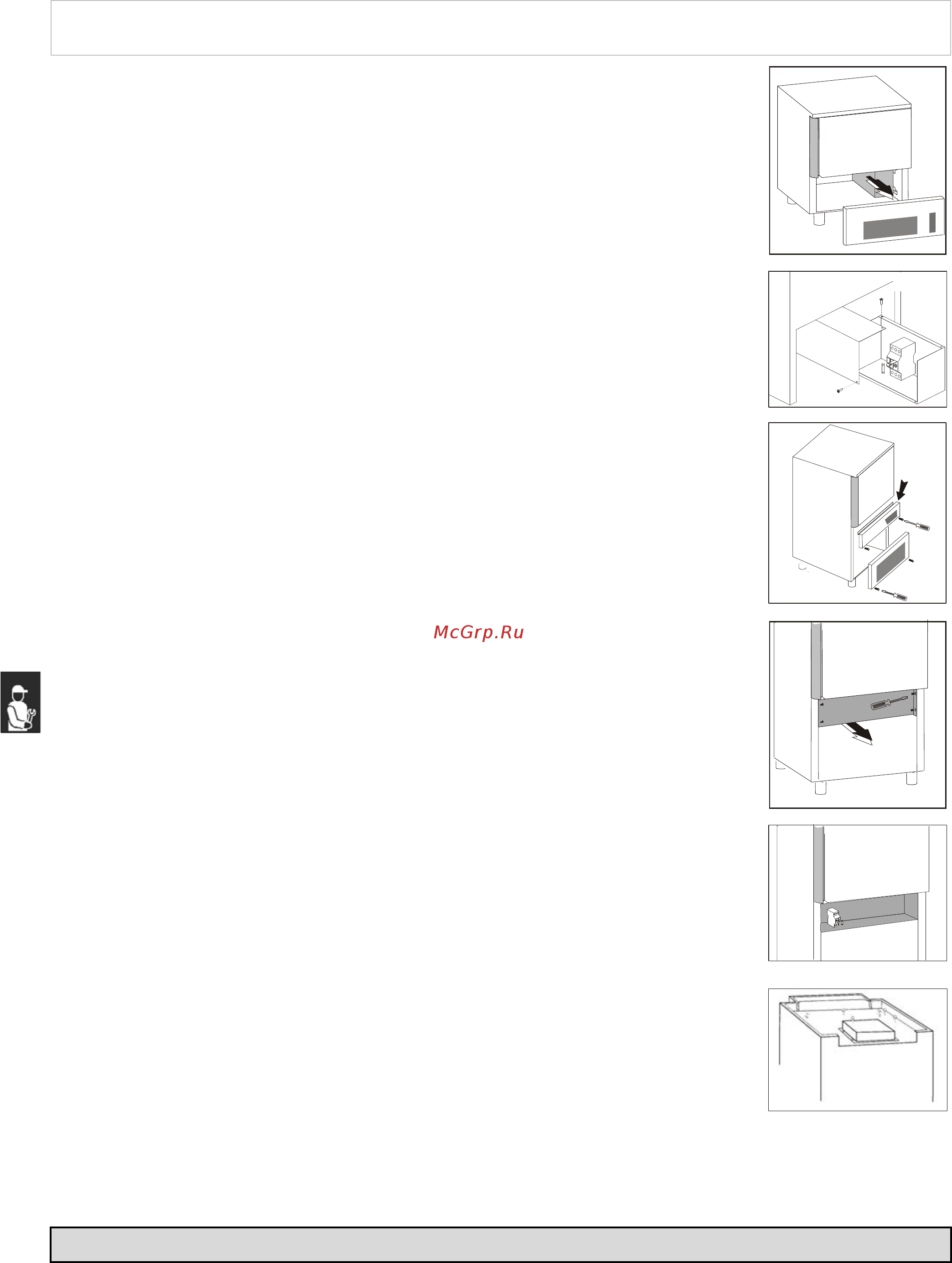

Sagi IM101L [42/49] Р р р у у у к к к о о о в в в о о о д д д с с с т т т в в в о о о

Мод. 10 Кг

снять фронтальную панель (рис.40) с помощью набора инструментов и

длительно перемещать коробку электрического щитка. (рис.41)

Используя набор инструментов снять крышку и приблизиться к компонентам.

На линии питания внедрены 2 пробки по 10А;

Для замещения сместить крышку, отвинчивая винты крепления, вынуть

перегоревшую пробку и заменить ее пробкой, имеющей такие же

характери

стики. (рис.42)

Мод. 20

Кг -30 Кг -40 Кг

удалить фронтальный щит (рис.43) и панель, используя специальное

оборудование.

Используя специальное оборудование удалить крышку и добраться до составых

частей (рис.44).

На линии питания внедрены 2 пробки по 10А;

вынуть перегоревшую пробку и заменить ее пробкой, имеющей такие же

характеристики. (рис.45)

Мод. 72Кг – 144 Кг

Используя набор инструментов снять крышку электрического щитка и

приблизиться к компонентам верхней части.

Для замещения сместить крышку, отвинчивая винты крепления, вынуть

перегоревшую пробку и заменить ее пробкой, имеющей такие же

характеристики. (рис.46)

ЗАВОДСКАЯ ПАСПОРТНАЯ ТАБЛИЧКА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

Электрическая схема приведена на рис.47.

Рис.41

Рис.42

Рис.43

Рис.44

Рис.45

Рис.46
