2.2 Секция компрессора

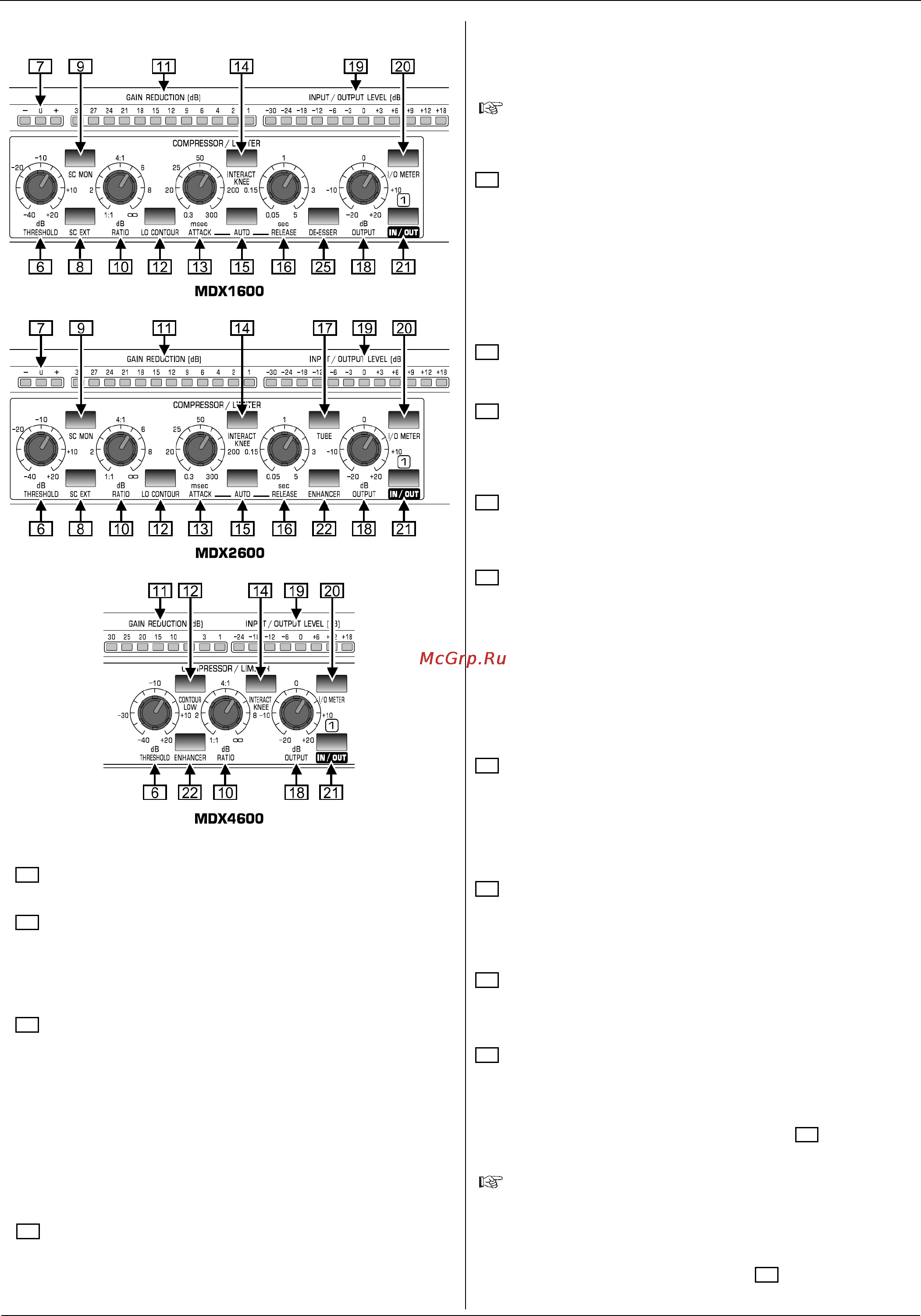

Рисунок 2.3: Элементы управления секции компрессора

Используйте регулятор THRESHHOLD для установки поро-

гового значения для компрессора от -40 до+20 дБ.

Эти три светодиода (только для процессоров AUTOCOM

PRO-XL и COMPOSER PRO-XL) показывают уровень входно-

го сигнала относительно установленного порогового

значения для компрессора. Желтый светодиод посередине

относится к диапазону «мягкой компрессии» IKA (засвечива-

ется, если IKA включен).

Нажатие переключателя S

C EXT прерывает связь между

входом сигнала и секцией управления компрессора. В то же

время, на устройство может быть подан внешний сигнал

управления через разъем SC RETURN на задней панели,

который будет управлять динамической обработкой входного

сигнала. Можно, например, увеличить возможности

управления в определенном диапазоне частот при помощи

подключения эквалайзера через разъемы SC SEND и SC RE-

TURN. Бол

ее подробно об этом специфическом применении

можно узнать в Разделе 3 «ПРИМЕРЫ ПРИМЕНЕНИЯ ЦЕПИ

ВНЕШНЕГО УПРАВЛЕНИЯ». Эта функция имеется только у

процессоров AUTOCOM PRO-XL и COMPOSER PRO-XL.

Переключатель SC MON устанавливает связь между

входным сигналом цепи внешнего управления и аудио-

выходом, тем самым подавляя сигнал с аудио-входа.

Например, это позволит осуществить предварительный

контроль сигнала цепи внешнего у

правления в сочетании с

эквалайзером или другим устройством, которое подключено в

разрыв канала цепи внешнего управления. С помощью функции

SC MONITOR, легче, например, адаптировать фильтры

эквалайзера к сигналу управления.

При включенном переключателе SC MONITOR на выходе

процессора будет только сигнал цепи внешнего

управления, о наличии которого будет указывать

мигающий светодиод переключателя!

Регулятор RATIO устанавливает с

оотношение уровня входа

сигнала к уровню выхода для всех сигналов, которые пре-

вышают пороговое значение более чем на 10дБ. Несмотря

на то, что компрессия начинается раньше, характеристика

IKA обеспечивает плавное, «незаметное» включение уст-

ройства ослабления уровня, благодаря чему требуемое

соотношение входного/выходного сигнала будет достигнуто

только если уровень сигнала будет превышать порогово

значение на 10дБ и более. Регулировку можно производить

в диапазоне от 1:1 (без компрессии) до :1 (ограни

читель).



12-сегм

ентный индикатор GAIN REDUCTION (8-сегментов у

процессора MDX4600) показывает уровень ослабления сиг-

нала (от 1 до 30 дБ).

Переключатель LO CONTOUR включает фильтр высоких

частот в тракте цепи внешнего управления, таким образом

исключая эффект «провала уровня громкости», вызываемый

большими низкочастотными импульсами и их влиянием на

процесс компрессии.

Используйте регулятор ATTACK для установки времени сра-

батывани

я компрессии при превышении сигналом уровня

порогового значения (только для процессоров MDX1600 и

MDX2600). Диапазон регулировки от 0.3 до 300 мс.

Нажмите переключатель INTERACTIVE KNEE для переклю-

чения «жесткой» компрессии к компрессии с характеристикой

IKA: Входные сигналы, уровень которых превышает порого-

вое значение на величину до 10дБ, будут обрабатываться

компрессией с «мягкой» характеристикой. Свыше 10дБ ха-

рактерист

ика управления изменяется от «мягкой» до более

традиционной «жесткой» компрессии. Характеристика IKA

позволяет делать «легкую» музыкальную компрессию мате-

риала звуковой программы и должна использоваться всякий

раз, когда необходимо ввести незаметную компрессию зву-

кового сигнала.

Функция АВТО, которая включается переключателем AUTO,

отключает элементы управления ATTACK и RELEASE и ав-

томатически вычисляет эти промежутки времени по

матер

иалу звуковой программы. Это позволяет сделать «же-

сткую» и, в то же время, музыкальную компрессию сигналов

с различными уровнями или сигналов комплексного мате-

риала звуковой программы.

Регулятор RELEASE (только для процессоров MDX1600 и

MDX2600) устанавливает время, в течение которого сигнал

достигнет изначального уровня 1:1, после того как этот сиг-

нал снова упал ниже ур

овня порогового значения. Диапазон

регулировки от 0.05 до 5 сек.

Используйте переключатель TUBE (только для процессора

MDX2600) для улучшения выходного сигнала теплыми и

прозрачными тонами, которые обычно характерны для звука,

производимого электронными лампами.

Регулятор OUTPUT позволяет повысить или понизить уро-

вень выходного сигнала максимум на 20дБ, чтобы

компенсировать потери уровня сигнала в св

язи с работой

компрессора или ограничителя. Повысьте уровень сигнала

примерно на то же значение, на которое он был снижен ком-

прессором. Индикатор GAIN REDUCTION показывает на

сколько отрегулирован уровень сигнала.

Когда изменяется положение регулятора LIMITER в

секции пикового ограничителя, пожалуйста учтите, что

выходной уровень сигнала после компрессора

устанавливается перед пиковым ограничителем. Если

этот уровень бу

дет слишком высоким, то пиковый

ограничитель может оказать на него существенное

влияние. (См. регулятор LIMITER в секции пикового

ограничителя).

6 2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
