Behringer MDX-1600 AUTOCOM [8/12] Mdx2600 multico

Behringer MULTICOM PRO-XL MDX4600 [8/12] Mdx2600 multico
AUTOCOM
PRO-XL
MDX1600/COMPOSER PRO-XL
MDX2600/MULTICOM
PRO-XL
M
DX4600
Переключатель DE-ESSER (для процессора MDX1600). Про-
цессор AUTOCOM PRO-XL также имеет деэссер. Нажатием
кнопки можно значительно улучшить качество аудио-
сигнала, особенно при обработке вокальных записей. Пере-
ключатель находится в секции компрессора.
Индикатор DE-ESSER LEVEL (для процессора MDX2600) по-
казывает установленный уровень ослабления в диапазоне
от +3 до +12 дБ.
Переключатель MALE подстраивает деэссер к работе с муж-
ским (переключатель на
жат) или женским (переключатель не
нажат) вокалом.
Переключатель IN/OUT включает и выключает деэссер.
2.2 Секция пикового ограничителя

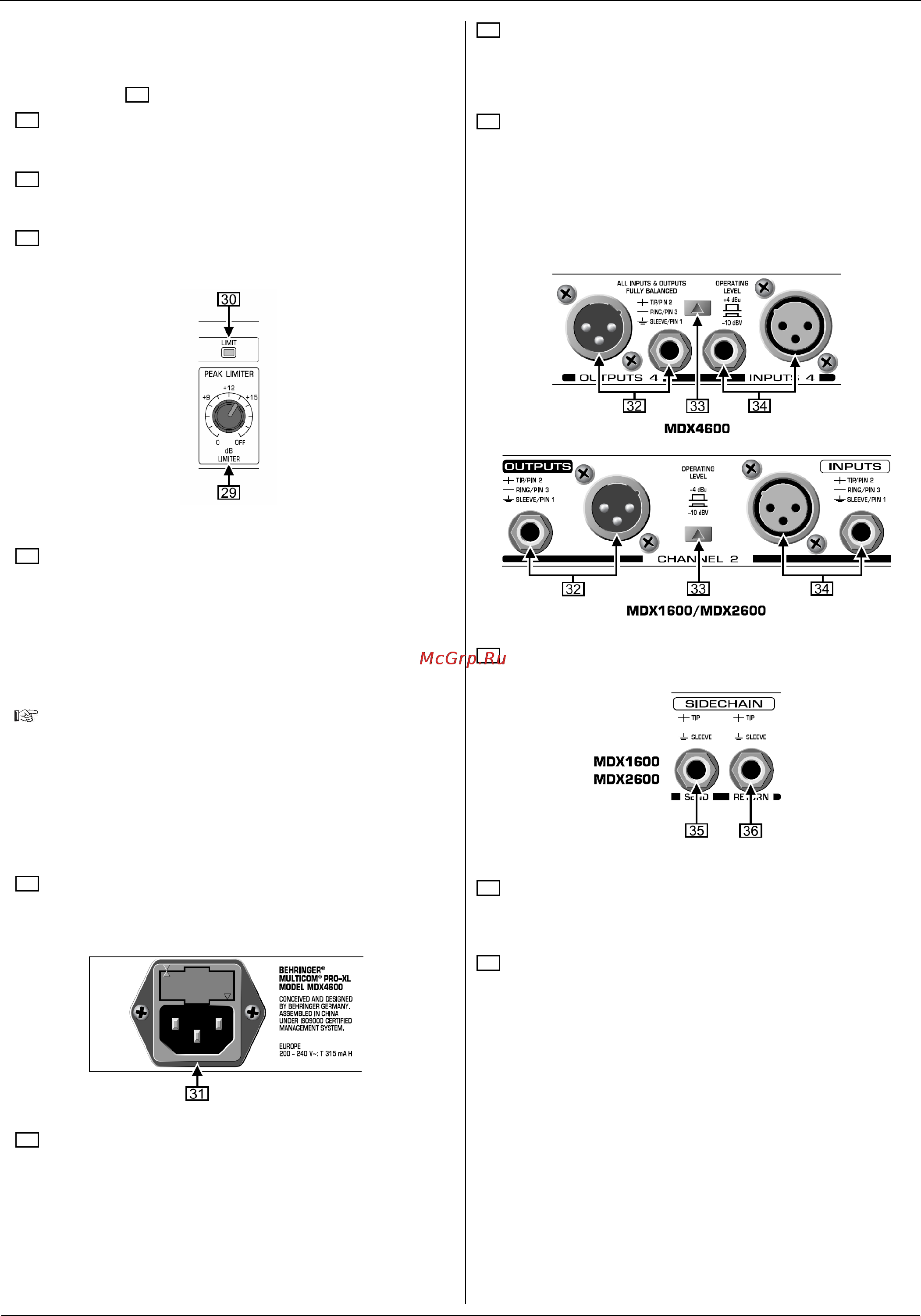

Рисунок 2.6: Элементы управления секции
пикового ограничителя
Пиковый ограничитель ограничивает сигнал до устанавли-
ваемого уровня. Если регулятор LIMITER повернуть по
часовой стрелке до упора, ограничитель выключится. Благо-
даря его сверхбыстрому «нулевому» времени срабатывания,
эта схема способна ограничивать пиковый уровень сигнала,
не выходя за установленные пределы. Если ограничение
сигнала происходит в течение более че
м 20мс, общий уро-
вень сигнала понижается примерно на 1сек. Чтобы избежать
сильных и заметных на слух эффектов ограничения.
Если необходимо использовать пиковый ограничитель
в качестве защитного устройства, регулятор LIMITER
и расположенный в секции компрессора регулятор
OUTPUT должны быть установлены так, чтобы пиковый
ограничитель срабатывал очень редко или вообще ни-
когда. Он дол
жен срабатывать только по пиковым
уровням сигнала. С другой стороны, для создания твор-
ческих звуковых эффектов, Вы можете намеренно
ввести пиковый ограничитель в диапазон ограничения
сигнала.
Светодиод LIMIT засвечивается при срабатывании пикового
ограничителя.
2.6 Элементы управления на задней панели
Рисунок 2.7: Источник питания и предохранитель
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ / ПЕРЕКЛЮЧАТЕЛЬ ВЫ-
БОРА НАПРЯЖЕНИЯ. Перед подключением устройства к
сети питания убедитесь, что установленное на устройстве
напряжение соответствует напряжению питающей сети. По-
жалуйста, посмотрите более подробную информацию в
Разделе 6 «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
ПОДКЛЮЧЕНИЕ СЕТИ ПИТАНИЯ. Для подключения к сети
питания используйте кабель питания, поставляемый в ко
м-
плекте с устройством. Пожалуйста, прочитайте инструкции в
Разделе 5 «УСТАНОВКА».
OUTPUTS. Это аудио-выходы динамического процессора.
Два разъема TRS ¼ дюйма и XLR имеют идентичный сигнал,
сбалансированы и соединены параллельно между собой.
Безусловно, к этим разъемам так же можно подключить не-
сбалансированные кабели.
Переключатель OPERATING LEVEL можно использовать для
согласования процессора COMPOSER PRO-XL, AUTOCOM
PRO-XL или MULTICOM PRO-XL c различными рабочими
уровнями си
гналов, т.е. для переключения между уровнем
сигнала домашних записей (-10dbV) и студийных записей
(+4dBu). Измерители уровня будут автоматически перена-
строены относительно установленного номинального
уровня, чтобы компрессор мог работать в оптимальном ра-
бочем диапазоне.
Рисунок 2.8: Разъемы и переключатели на задней панели
INTPUTS. Это аудио-входы, которые так же используют сба-
лансированные разъемы TRS ¼ дюйма и XLR.
Рисунок 2.9: Разъемы ЦЕПИ ВНЕШНЕГО УПРАВЛЕНИЯ
Разъем SIDECHAIN SEND это несбалансированный выход
сигнала на цепь внешнего управления, что позволяет напра-
вить аудио-сигнал на другие устройства для внешней
обработки.
Разъем SIDECHAIN RETURN это вход сигнала от цепи внеш-
него управления, который дает возможность использования
внешнего или обработанного аудио-сигнала (например, эк-
валайзером), отведенного через разъем SI
DECHAIN SEND
для управления процессором COMPOSER PRO-XL или
AUTOCOM PRO-XL.
3. ПРИМЕРЫ ПРИМЕНЕНИЯ ЦЕПИ
ВНЕШНЕГО УПРАВЛЕНИЯ
Наиболее общий тип применения это сделать пороговое
значение компрессора зависимым от частоты сигнала, путем
подключения графического или параметрического эквалайзера в
цепь внешнего управления. Для сохранения настроек порогового
значения на процессоре MDX1600 или MDX2600, нежелательные
частоты должны быть срезаны подключенным эквалайзером, без
влияния на уровень сигнала выбираемых частот. Например, для
управления компрессором по частоте из уз
кого диапазона средних
частот, рекомендуется понизить высокие и низкие частоты
регуляторами на подключенном эквалайзере, оставив регулировку
среднего диапазона частот на уровне 0дБ.
32
25
26
33
27
28
29
34
30
35
36
31
8 3. ПРИМЕРЫ ПРИМЕНЕНИЯ ЦЕПИ ВНЕШНЕГО УПРАВЛЕНИЯ
