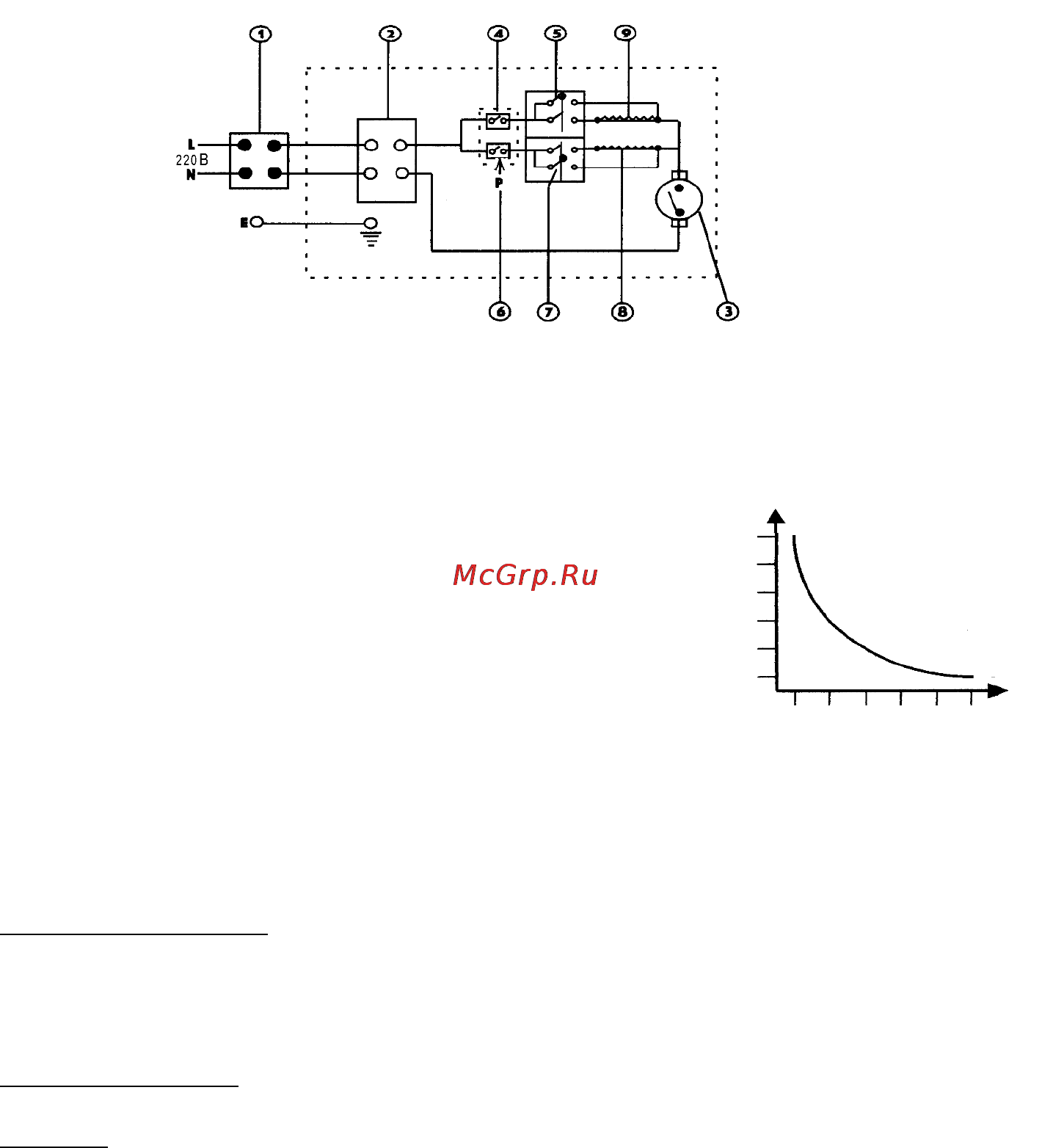

Схема 1. Электрическое подсоединение

1) Двухполюсный переключатель

2) Клеммная коробка

3) Термостат с отключением при 57°С

4) Выключатель в датчике давления

5) Световые индикаторы

6) Выключатель в датчике давления

7) Регулятор мощности:

♦ положение 0 – Выключено

♦ положение 1 - минимальный нагрев (2 кВт);

♦ положение 2 - средний нагрев (3,5 кВт);

♦ положение 3 - максимальный нагрев (5,5 кВт)

8) Нагревательный элемент 1 - минимальный нагрев (2

кВт)

9) Нагревательный элемент 2 - средний нагрев (3,5 кВт)

3. Температура выходящей воды регулируется «регулятором мощности» и «внешним

вентилем на входе в прибор», а также комбинацией «колец» в душевой рукоятке либо на

«гуське» в раковине. На диаграмме показано, как поток воды, регулируемый внешним

вентилем на входе в прибор, и «кольцом» влияют на температуру выходящей воды.

«Регулятор мощности» используется для выбора одного из следующих вариантов нагрева:

0 – положение без нагрева,

1 - низкий уровень,

2 – средний уровень,

3 - максимальный уровень

«Внешний вентиль» используется для регулировки потока воды. Чем меньше поток воды,

тем выше температура, и наоборот.

«Кольца» используются для регулирования потока воды. В зимнее время следует

использовать только маленькое открытое кольцо с насечками (очень горячая вода).

Маленькое и среднее открытые кольца с насечками рекомендуется использовать осенью и

весной (средний уровень нагрева воды). Маленькое, среднее и большое открытые кольца с

насечками (теплая вода) – использовать летом

4. Если вода плохо проходит сквозь кольца, или разбрызгивается в разные стороны,

«кольца» следует прочистить

5. Если количество поступающей воды уменьшается, необходимо прочистить фильтр,

установленный на входе водонагревателя.

Темпе

ратура

Объем воды литр/мин
