7

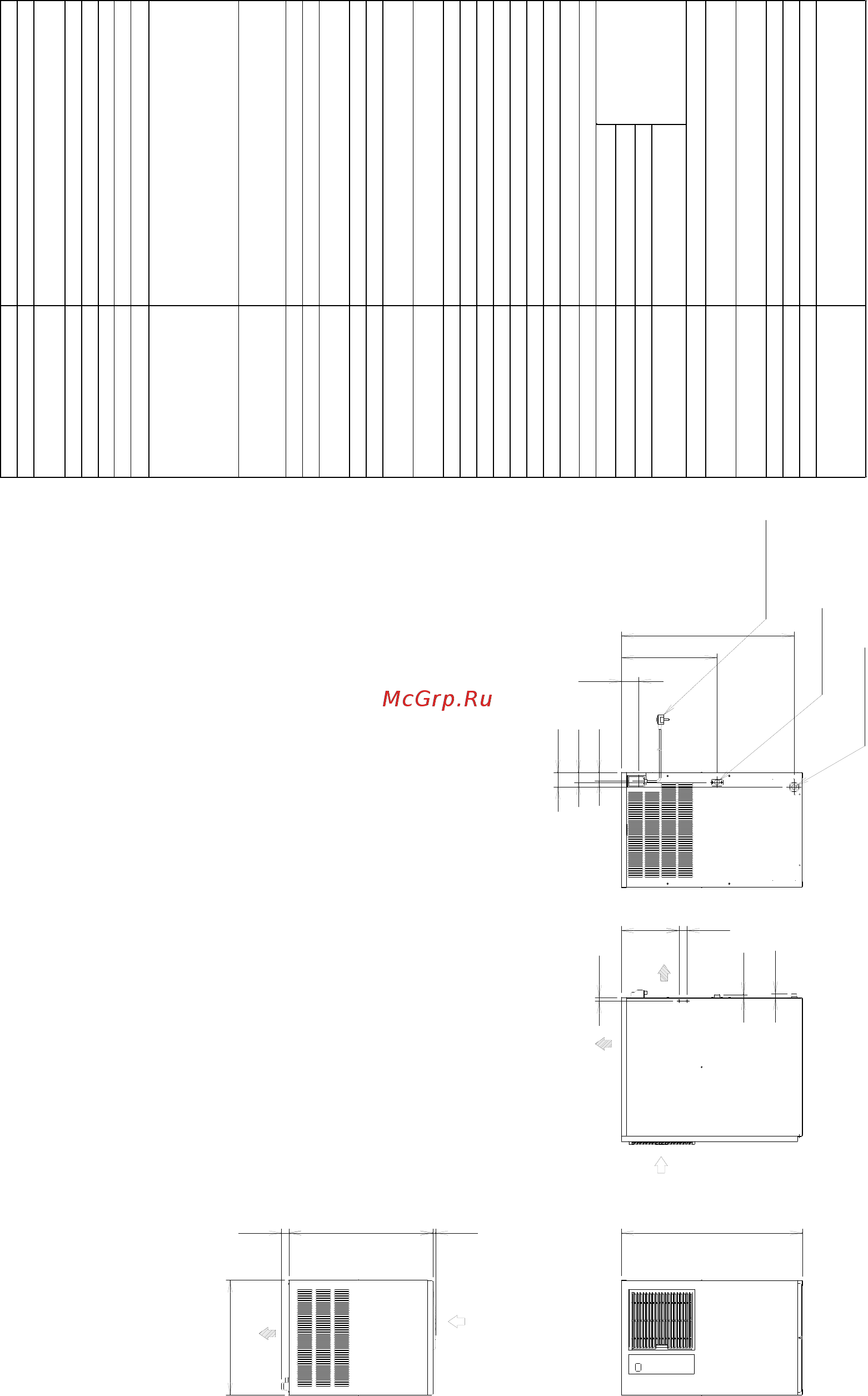

[g] IM-240ANE (luchtgekoeld) [Copeland-compressor: serienummer B0 en lager]
43
49
72
85
840
465
280
LUCHT
LUCHT
LUCHT
40
560
880 36
LUCHT
LUCHT
20
16
70014
18
IJsschep, installatieset, uitvalschacht
Doos 680 mm (B) × 820 mm (D) × 1065 mm (H)
Nettogewicht 80 kg/brutogewicht 91 kg
Microschakelaar met timer
R404A
Koperen buis op plaat en cellen
2750 W (2365 kcal/u) (omg.temp. 32°C, watertemp. 21°C)
Luchtgekoelde lamellencondensor
Hermetisch
Heetgasinspuiting
Celtype
Afvoer R3/4 (aangesloten aan achterkant)
Roestvrij staal
560 mm (B) × 700 mm (D) × 880 mm (H)
Circa 20 min. (omg.temp. 21°C, watertemp. 15°C)
Blokjes circa 28 × 28 × 32 mm
83%
31 A
6,6 A (omg.temp. 32°C, watertemp. 21°C)
1 FASE 220 - 240 V 50 Hz
IM-240ANE
IJsblokjesmachine van Hoshizaki
* Wij behouden ons het recht voor om zonder voorafgaande kennisgeving wijzigingen aan
te brengen in specificaties en ontwerp.
Omgevingstemp.: 1-40 °C, watertoevoertemp.: 5-35 °C
Watertoevoerdruk: 0,7-7,8 bar (0,07-0,78 MPa),
spanningsbereik: nominale spanning ±6%
BEDRIJFSOMSTANDIGHEDEN
TOEBEHOREN
VERPAKKING
GEWICHT
Interlock besturingsprintplaat
BEVEILIGING VAN
IJSMACHINE
Overbelastingsbeveiliging met automatische reset
BEVEILIGING VAN
COMPRESSOR
Klasse I-apparaat, zekering van 5 A ELEKTRISCHE BEVEILIGING
Timer, beweging van waterbak
WATERREGELING
IJSPRODUCTIE
BUNKERSCHAKELAAR
Thermistor
ONTDOOIING
Besturingsprintplaat
Thermistor, timer
IJSPRODUCTIEREGELING
KOELMIDDELVULLING
Thermostatisch expansieventiel
KOELMIDDELREGELING
VERDAMPER
WARMTEAFGIFTE
CONDENSOR
COMPRESSOR
IJSOPVOERSYSTEEM
IJSPRODUCTIESYSTEEM
AFVOERAANSLUITINGEN
Inlaat G3/4 (aangesloten aan achterkant)
AANSLUITING VAN
WATERTOEVOER
X-type aansl. (met Europese aansluitstekker)
ELEKTRISCHE
AANSLUITINGEN
AFWERKING BUITENKANT
AFMETINGEN
Circa 3,2 kg/140 stuks (omg.temp. 21°C,
watertemp. 15°C)
IJSPRODUCTIE
PER CYCLUS
VRIESCYCLUSTIJD
VORM VAN IJS
Circa 0,28 m³ (omg.temp. 32°C, watertemp. 21°C)
Circa 0,36 m³ (omg.temp. 21°C, watertemp. 15°C)
Circa 0,73 m³ (omg.temp. 10°C, watertemp. 10°C)
WATERVERBRUIK PER
24 UUR
Circa 220 kg (5 mm)/240 kg (15 mm)
(omg.temp. 10°C, watertemp. 10°C)
Circa 205 kg (5 mm)/230 kg (15 mm)
(omg.temp. 21°C, watertemp. 15°C)
Circa 160 kg (5 mm)/190 kg (15 mm)
(omg.temp. 32°C, watertemp. 21°C)
IJSPRODUCTIE PER 24 UUR
Min. 2,1 kVA (8,8 A) VERMOGEN
ARBEIDSFACTOR
1320 W (omg.temp. 32°C, watertemp. 21°C)
STROOMVERBRUIK
AANLOOPSTROOMSTERKTE
STROOMSTERKTE
WISSELSPANNING
STROOMVOORZIENING
MODEL
ITEM
1. Installeer de ijsmachine correct volgens de
instructies voor de locatie, aansluitingen voor
watertoevoer/-afvoer en elektrische
aansluitingen in de meegeleverde instructie- en
installatiehandleidingen. Laat 10 mm extra
ruimte vrij op de installatielocatie om te voldoen
aan eventuele installatievereisten (extra ruimte is
ook vereist voor de juiste luchtcirculatie en
wateraansluitingen).
2. De ijsproductie is afhankelijk van de omgevings-
en watertemperatuur. Raadpleeg de
gebruikshandleiding.
3. Productcode: E1CP
SNOER 2000
LANG, BUITEN
WATERINLAAT
G3/4
WATERAFVOER
R3/4
