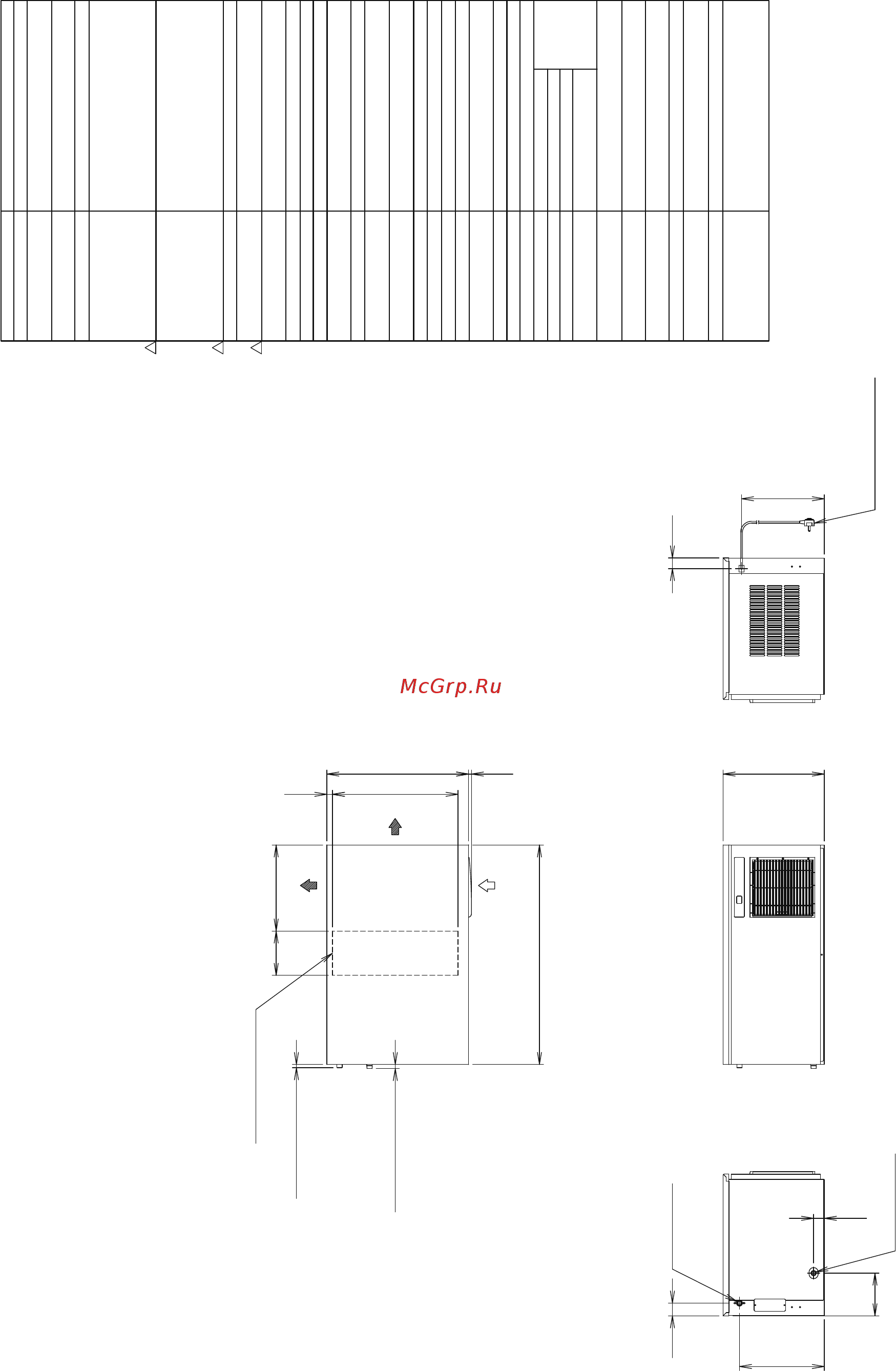

[b] IM-240DNE (luchtgekoeld) [Danfoss-compressor: serienummer B1 en hoger]
1. Installeer de ijsmachine correct volgens de
instructies voor de locatie, aansluitingen voor
watertoevoer/-afvoer en elektrische aansluitingen
in de meegeleverde instructie- en
installatiehandleidingen. Laat 10 mm extra ruimte
vrij op de installatielocatie om te voldoen aan
eventuele installatievereisten (extra ruimte is ook
vereist voor de juiste luchtcirculatie en
pijpaansluitingen).
2. De ijsproductie is afhankelijk van de omgevings-
en watertemperatuur.
Raadpleeg de gebruikshandleiding.
3. Productcode: E1CK
(serienummer: B-1 en hoger)
70014
1.084
LUCHT
LUCHT
LUCHT
16 (WATERINLAAT)
20 (WATERAFVOER)
500
WATERINLAAT
G3/4
63
WATERAFVOER
R3/4
419
53
VOEDINGSKABEL
2000 LANG, BUITEN
53
409
211
620 28
425219
IJSUITVALGEBIED
(ONDER)
6
6
6
ITEM
MODEL IM-240DNE
IJsblokjesmachine van Hoshizaki
VORM VAN IJS
AFWERKING BUITENKANT
COMPRESSOR
CONDENSOR
VERDAMPER
TOEBEHOREN
Blokjes circa 28 x 28 x 32 mm
Roestvrij staal
1.084 mm (B) x 700mm (D) x 500mm (H)
Aansl. type X (met CONT.- stekker)
Inlaat G3/4 (aangesloten aan linkerkant)
Heetgasinspuiting
Celtype
Type vinnen en buis, luchtgekoeld
Hermetisch
Vertinde koperen buis op plaat en cellen
R404A/480 g
Thermostatisch expansieventiel
IJsschep, installatieset, beugel
Thermistor, timer
Thermistor
Klasse I-apparaat, zekering van 5 A
Interlock besturingsprintplaat
Overbelastingsbeveiliging met
automatische reset
VERPAKKING
Doos
1.196 mm (B) x 825 mm (D) x 640 mm (H)
Afvoer R3/4 (aangesloten aan linkerkant)
Motor nominaal: 1.330 W (arbeidsfactor: 83%)
STROOMSTERKTE
BUNKERSCHAKELAAR Microschakelaar (met timer)
Timer, beweging van waterbak
NETTOGEWICHT 88 kg (bruto 101 kg)
ISOLATIE Polyurethaanschuim
Watergeblazen
VOEDING
1 fase 220 - 240 V 50 Hz
Capaciteit: Min. 2,3 kVA (9,6 A)
In bedrijf: 6,6 A Motor nominaal: 6,6 A
Bij opstarten: 35 A
STROOMVERBRUIK
IJSPRODUCTIE
PER 24 UUR
WATERVERBRUIK
PER 24 UUR
BEDRIJFSOMSTANDIG-
HEDEN
Omgevingstemp.: 1-40°C,
watertemperatuur: 5-35°C
Watertoevoertemp: 0,07-0,8 MPa (0,7-8 bar)
Spanningsbereik: Nominale spanning ±6%
BEVEILIGING VAN
IJSMACHINE
BEVEILIGING VAN
COMPRESSOR
ELEKTRISCHE
BEVEILIGING
IJSOPVOERREGELING
IJSPRODUCTIEREGELING
KOELMIDDELVULLING
KOELMIDDELREGELING
WARMTEAFGIFTE
IJSOPVOERSYSTEEM
IJSPRODUCTIESYSTEEM
AANSLUITING -
AFVOERSYSTEEM
AANSLUITING -
WATERTOEVOER
AANSLUITING - STROOM
BUITENAFMETINGEN
VRIESCYCLUSTIJD
IJSPRODUCTIE PER
CYCLUS
SCHUIMMIDDEL
ISOLATIESCHUIM
2.870 W (2.470 kcal/u)
(omgevingstemp. 32°C, watertemp. 21°C)
Circa 3,2 kg/140 stuks
(omgevingstemp. 21°C, watertemp. 15°C)
Circa 230 kg (5 mm)/240 kg (15 mm)
(omgevingstemp. 10°C, watertemp. 10°C)
Circa 210 kg (5 mm)/220 kg (15 mm)
(omgevingstemp. 21°C, watertemp. 15°C)
Circa 190 kg (5 mm)/200 kg (15 mm)
(omgevingstemp. 32°C, watertemp. 21°C)
Circa 0,87 m
3
/d
(omgevingstemp. 10°C, watertemp. 10°C)
Circa 0,47 m
3
/d
(omgevingstemp. 21°C, watertemp. 15°C)
Circa 0,42 m
3
/d
(omgevingstemp. 32°C, watertemp. 21°C)
Circa 19 min.
(omgevingstemp. 21°C, watertemp. 15°C)
Besturings-
printplaat
IJSPRODUCTIEWATER-
REGELING
* Wij behouden ons het recht voor om zonder voorafgaande kennisgeving
wijzigingen aan te brengen in specificaties en ontwerp.
