![Hoshizaki IM240XNE [7/76] D im 240dwne watergekoeld copeland compressor serienummer b0 en lager](/img/pdf.png)
Hoshizaki IM240XNE [7/76] D im 240dwne watergekoeld copeland compressor serienummer b0 en lager
![Hoshizaki IM240XNE [7/76] D im 240dwne watergekoeld copeland compressor serienummer b0 en lager](/views2/1321797/page7/bg7.png)
4

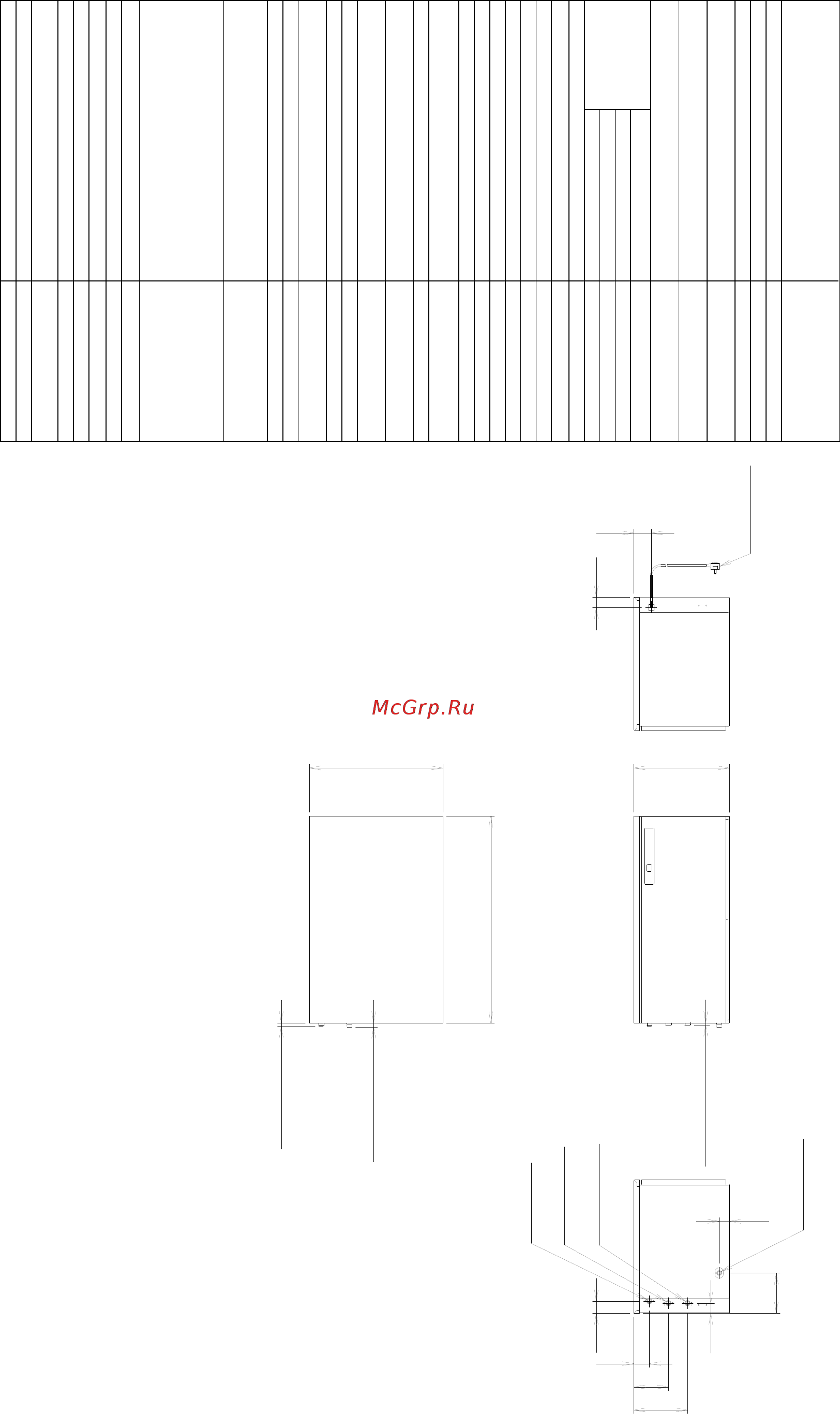

[d] IM-240DWNE (watergekoeld) [Copeland-compressor: serienummer B0 en
lager]
1084
53
211
63
81
91
500 700
181
281
11 (KOELWATER)
53
53
IJsschep, installatieset, beugel
Doos 1196 mm (B) × 825 mm (D) × 640 mm (H)
Nettogewicht 87 kg/brutogewicht 105 kg
Microschakelaar met timer
Thermistor
Thermistor, timer
R404A
Vertinde koperen buis op plaat en cellen
2490 W (2145 kcal/u) (omg.temp. 32°C, watertemp. 21°C)
Watergekoeld, type leiding in leiding
Hermetisch
Heetgasinspuiting
Celtype
Afvoer R3/4 (aangesloten aan linkerkant)
Roestvrij staal
1084 mm (B) × 700 mm (D) × 500 mm (H)
Circa 25 min. (omg.temp. 21°C, watertemp. 15°C)
Blokjes circa 28 × 28 × 32 mm
93%
31 A
5,8 A (omg.temp. 32°C, watertemp. 21°C)
1 fase 220 - 240 V 50 Hz
IM-240DWNE
IJsmachine van Hoshizaki
* Wij behouden ons het recht voor om zonder voorafgaande kennisgeving wijzigingen aan
te brengen in specificaties en ontwerp.
Omgevingstemp.: 1-40°C, watertoevoertemp.:
5-35°C Watertoevoerdruk: 0,5-7,8 bar
(0,05-0,78 MPa), spanningsbereik: nominale
spanning ±6%
BEDRIJFSOMSTANDIGHEDEN
TOEBEHOREN
VERPAKKING
GEWICHT
Interlock besturingsprintplaat
BEVEILIGING VAN
IJSMACHINE
Overbelastingsbeveiliging met automatische reset
BEVEILIGING VAN
COMPRESSOR
Klasse I-apparaat, zekering van 5 A
ELEKTRISCHE
BEVEILIGING
Timer, beweging van waterbak
IJSPRODUCTIEREGELING
BUNKERREGELING
IJSOPVOERREGELING
Besturingsprintplaat
IJSPRODUCTIEREGELING
KOELMIDDELVULLING
Thermostatisch expansieventiel
KOELMIDDELREGELING
VERDAMPER
WARMTEAFGIFTE
CONDENSOR
COMPRESSOR
IJSOPVOERSYSTEEM
IJSPRODUCTIESYSTEEM
Inlaat Rc1/2 (aangesloten aan linkerkant)
Afvoer Rc1/2 (aangesloten aan linkerkant)
KOELWATERAANSLUITINGEN
AFVOERAANSLUITINGEN
Inlaat G3/4 (aangesloten aan linkerkant)
AANSLUITING VAN
WATERTOEVOER
X-type aansl. (met Europese aansluitstekker)
ELEKTRISCHE
AANSLUITINGEN
AFWERKING BUITENKANT
AFMETINGEN
Circa 3,2 kg/140 stuks (omg.temp. 21°C,
watertemp. 15°C)
IJSPRODUCTIE
PER CYCLUS
VRIESCYCLUSTIJD
VORM VAN IJS
Circa 0,74 m³ (omg.temp. 10°C, watertemp. 10°C)
Circa 0,35 m³ (omg.temp. 21°C, watertemp. 15°C)
Circa 0,34 m³ (omg.temp. 32°C, watertemp. 21°C)
WATERVERBRUIK PER
24 UUR *3
Circa 225 kg (5 mm)/235 kg (15 mm)
(omg.temp. 10°C, watertemp. 10°C)
Circa 202 kg (5 mm)/215 kg (15 mm)
(omg.temp. 21°C, watertemp. 15°C)
Circa 196 kg (5 mm)/200 kg (15 mm)
(omg.temp. 32°C, watertemp. 21°C)
IJSPRODUCTIE
PER 24 UUR
Min. 2,1 kVA (8,8 A)
VERMOGEN
ARBEIDSFACTOR
1300 W (omg.temp. 32°C, watertemp. 21°C) STROOMVERBRUIK
AANLOOPSTROOMSTERKTE
STROOMSTERKTE
WISSELSPANNING
STROOMVOORZIENING
MODEL
ITEM
1. Installeer de ijsmachine correct volgens de
instructies voor de locatie, aansluitingen voor
watertoevoer/-afvoer en elektrische
aansluitingen in de meegeleverde instructie- en
installatiehandleidingen. Laat 10 mm extra
ruimte vrij op de installatielocatie om te voldoen
aan eventuele installatievereisten (extra ruimte
is ook vereist voor de juiste luchtcirculatie en
wateraansluitingen).
2. De ijsproductie is afhankelijk van de omgevings-
en watertemperatuur.
Raadpleeg de gebruikshandleiding.
3. Waarden alleen voor water voor ijsproductie.
Gebruik een koeltoren voor koelwater.
4. Productcode: E1CL
SNOER 2000
LANG, BUITEN
WATERAFVOER
R3/4
WATERINLAAT
G3/4
KOELWATER (INLAAT)
Rc1/2
KOELWATER
(AFVOER) Rc1/2
20 (WATERAFVOER)
16 (WATERINLAAT)
