![Hoshizaki IM240XNE [4/76] Afmetingen specificaties](/img/pdf.png)
Hoshizaki IM240XNE [4/76] Afmetingen specificaties
![Hoshizaki IM240XNE [4/76] Afmetingen specificaties](/views2/1321797/page4/bg4.png)
1

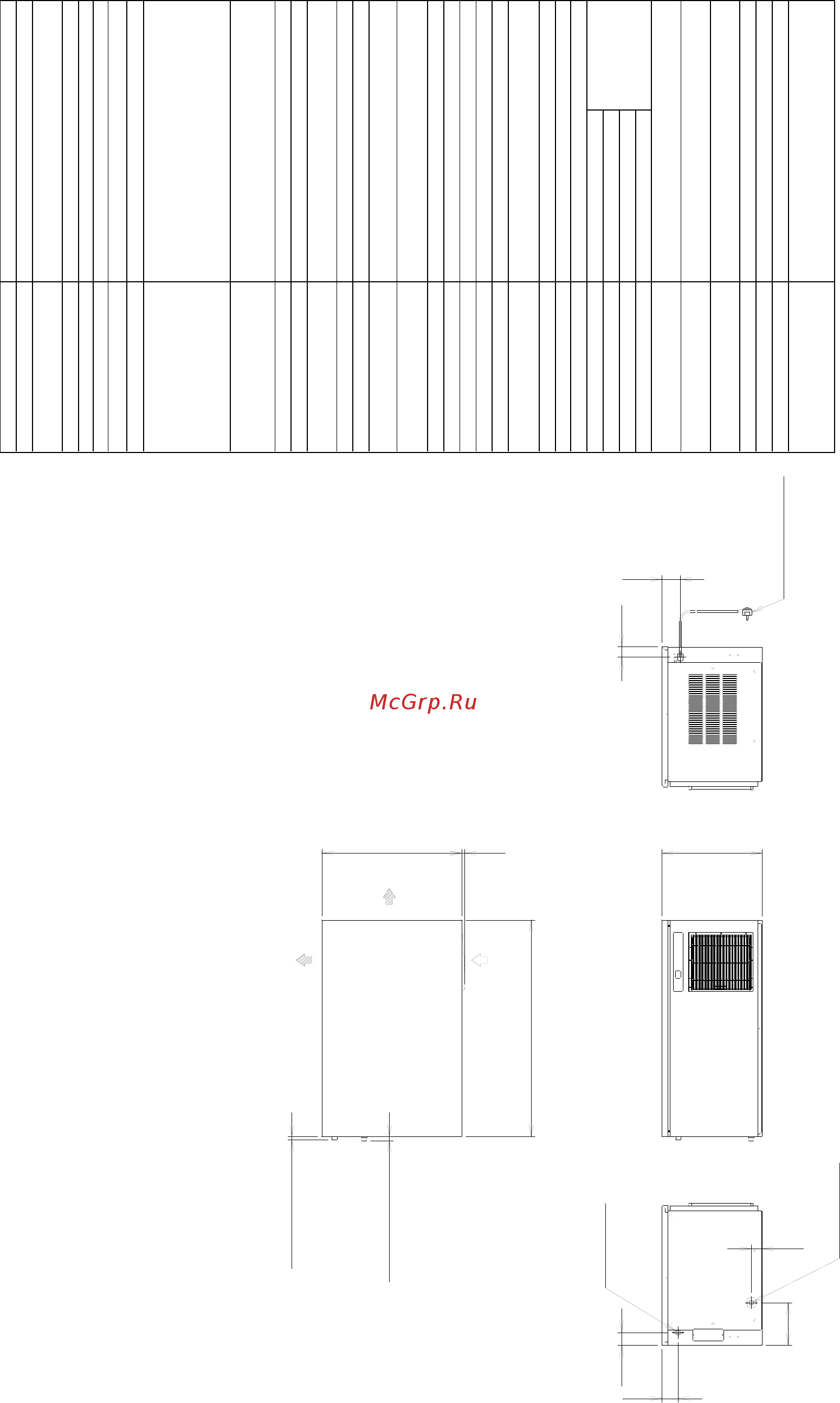

I. SPECIFICATIES
1. AFMETINGEN/SPECIFICATIES
[a] IM-240DNE (luchtgekoeld) [Copeland-compressor: serienummer B0 en lager]
70014
1084
LUCHT
LUCHT
LUCHT
5263
81
91
53
500
211
16 (WATERINLAAT)
20 (WATERAFVOER)
WATERINLAAT
G3/4
WATERAFVOER
R3/4
SNOER 2000
LANG, BUITEN
1. Installeer de ijsmachine correct volgens de
instructies voor de locatie, aansluitingen voor
watertoevoer/-afvoer en elektrische
aansluitingen in de meegeleverde instructie- en
installatiehandleidingen. Laat 10 mm extra
ruimte vrij op de installatielocatie om te voldoen
aan eventuele installatievereisten (extra ruimte
is ook vereist voor de juiste luchtcirculatie en
wateraansluitingen).
2. De ijsproductie is afhankelijk van de omgevings-
en watertemperatuur. Raadpleeg de
gebruikshandleiding.
3. Productcode: E1CK
ITEM
MODEL
WISSELSPANNING
STROOMVOORZIENING
STROOMSTERKTE
AANLOOPSTROOMSTERKTE
STROOMVERBRUIK 1330 W (omg.temp. 32°C, watertemp. 21°C)
ARBEIDSFACTOR
VERMOGEN
Min. 2,1 kVA (8,8 A)
IJSPRODUCTIE PER 24 UUR
Circa 230 kg (5 mm) / 240 kg (15 mm)
(omg.temp. 10°C, watertemp. 10°C)
Circa 220 kg (5 mm)/230 kg (15 mm)
(omg.temp. 21°C, watertemp. 15°C)
Circa 200 kg (5 mm)/210 kg (15 mm)
(omg.temp. 32°C, watertemp. 21°C)
WATERVERBRUIK
PER 24 UUR
Circa 0,76 m³/d (omg.temp. 10°C, watertemp. 10°C)
Circa 0,38 m³/d (omg.temp. 21°C, watertemp. 15°C)
Circa 0,35 m³/d (omg.temp. 32°C, watertemp. 21°C)
VORM VAN IJS
VRIESCYCLUSTIJD
IJSPRODUCTIE PER CYCLUS
Circa 3,2 kg/140 stuks
(omg.temp. 21°C, watertemp. 15°C)
AFMETINGEN
AFWERKING BUITENKANT
ELEKTRISCHE
AANSLUITINGEN
X-type aansl. (met Europese aansluitstekker)
AANSLUITING VAN
WATERTOEVOER
Inlaat G3/4 (aangesloten aan linkerkant)
AFVOERAANSLUITINGEN
IJSPRODUCTIESYSTEEM
IJSOPVOERSYSTEEM
COMPRESSOR
CONDENSOR
WARMTEAFGIFTE
VERDAMPER
KOELMIDDELREGELING
Thermostatisch expansieventiel
KOELMIDDELVULLING
IJSPRODUCTIEREGELING
Besturingsprintplaat
IJSOPVOERREGELING
BUNKERREGELING
IJSPRODUCTIEREGELING
Timer, beweging van waterbak
ELEKTRISCHE
BEVEILIGING
Klasse I-apparaat, zekering van 5 A
BEVEILIGING VAN
COMPRESSOR
Overbelastingsbeveiliging met automatische reset
BEVEILIGING
VAN IJSMACHINE
Interlock besturingsprintplaat
GEWICHT
VERPAKKING
TOEBEHOREN
BEDRIJFSOMSTANDIGHEDEN
Omgevingstemp.: 1-40°C, watertoevoertemp.: 5-35°C
Watertoevoerdruk: 0,5-7,8 bar (0,05-0,78 MPa),
spanningsbereik: nominale spanning ±6%
* Wij behouden ons het recht voor om zonder voorafgaande kennisgeving wijzigingen aan
te brengen in specificaties en ontwerp.
IJsmachine van Hoshizaki
IM-240DNE
1 fase 220 - 240 V 50 Hz
6,4 A (omg.temp. 32°C, watertemp. 21°C)
31 A
86%
Blokjes circa 28 × 28 × 32 mm
1084 mm (B) × 700 mm (D) × 500 mm (H)
Roestvrij staal
Afvoer R3/4 (aangesloten aan linkerkant)
Celtype
Heetgasinspuiting
Hermetisch, 970 W, model RS80C2E
Luchtgekoelde lamellencondensor
2750 W (2365 kcal/u)
(omg.temp. 32°C, watertemp. 21°C)
Vertinde koperen buis op plaat en cellen
R404A/470 g
Thermistor, timer
Thermistor
Microschakelaar met timer
Nettogewicht 88 kg/brutogewicht 106 kg
Doos 1196 mm (B) × 825 mm (D) × 640 mm (H)
IJsschep, installatieset, beugel
Circa 21 min (omg.temp. 21°C, watertemp. 15°C)
