![Hoshizaki IM240XNE [11/76] H im 240ane luchtgekoeld danfoss compressor serienummer b1 en hoger](/img/pdf.png)
Hoshizaki IM240XNE [11/76] H im 240ane luchtgekoeld danfoss compressor serienummer b1 en hoger
![Hoshizaki IM240XNE [11/76] H im 240ane luchtgekoeld danfoss compressor serienummer b1 en hoger](/views2/1321797/page11/bgb.png)
8

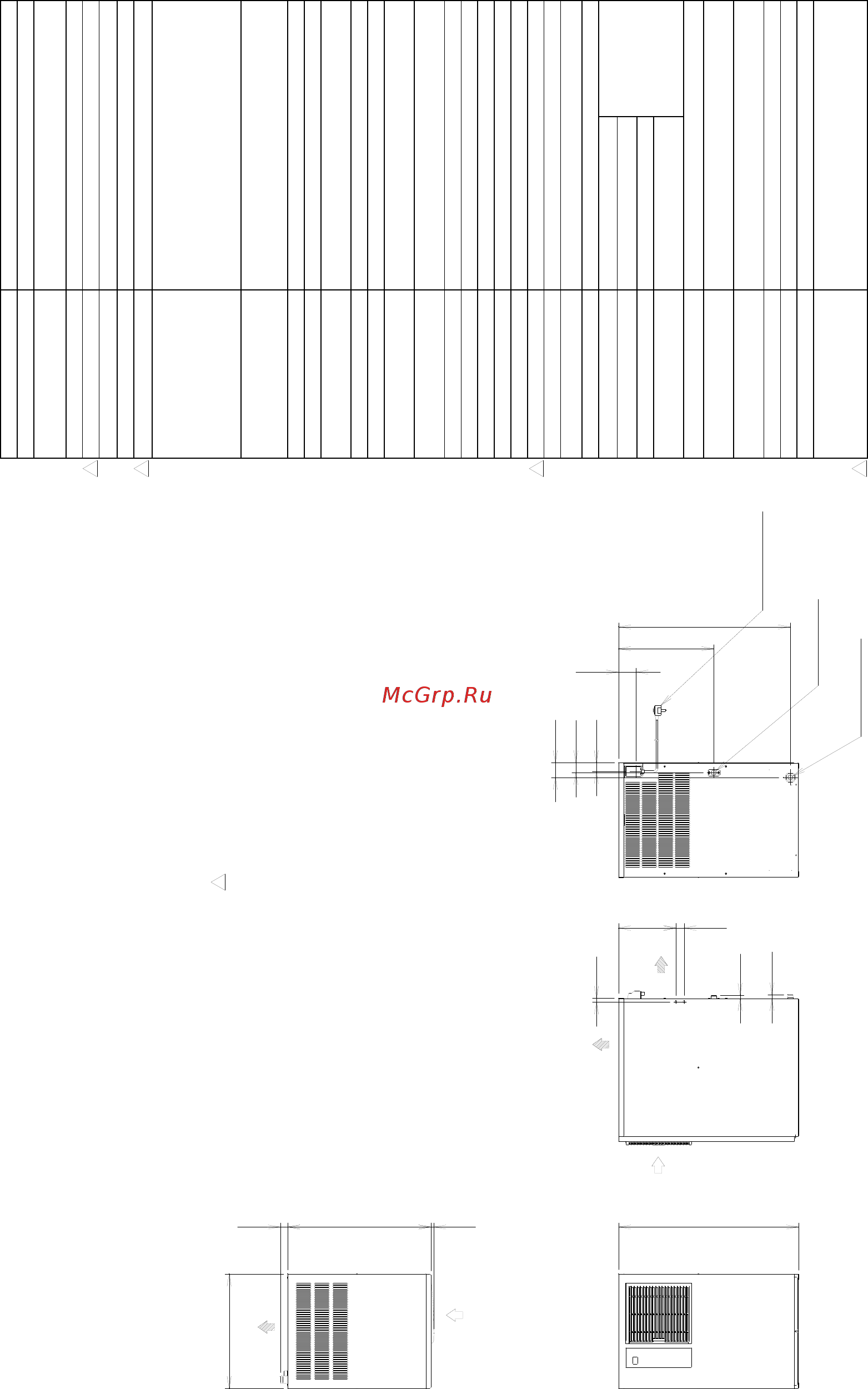

[h] IM-240ANE (luchtgekoeld) [Danfoss-compressor: serienummer B1 en hoger]
1
1
1
1
1
43
49
72
85
840
465
280
LUCHT
LUCHT
LUCHT
40
560
880 36
LUCHT
LUCHT
20
16
70014
18
1. Installeer de ijsmachine correct volgens de
instructies voor de locatie, aansluitingen voor
watertoevoer/-afvoer en elektrische
aansluitingen in de meegeleverde instructie- en
installatiehandleidingen. Laat 10 mm extra
ruimte vrij op de installatielocatie om te voldoen
aan eventuele installatievereisten (extra ruimte is
ook vereist voor de juiste luchtcirculatie en
pijpaansluitingen).
2. De ijsproductie is afhankelijk van de omgevings-
en watertemperatuur.
Raadpleeg de gebruikshandleiding.
3. Productcode: E1CP
(Serienummer: B-1 en hoger)
SNOER 2000
LANG, BUITEN
WATERAFVOER
R3/4
WATERINLAAT
G3/4
ITEM
MODEL
WISSELSPANNING
STROOMVOORZIENING
STROOMSTERKTE
AANLOOPSTROOMSTERKTE
STROOMVERBRUIK 1320 W (omg.temp. 32°C, watertemp. 21°C)
ARBEIDSFACTOR
VERMOGEN
Min. 2,3 kVA (9,6 A)
IJSPRODUCTIE PER 24 UUR
Circa 220 kg (5 mm)/240 kg (15 mm)
(omg.temp. 10°C, watertemp. 10°C)
Circa 205 kg (5 mm)/230 kg (15 mm)
(omg.temp. 21°C, watertemp. 15°C)
Circa 160 kg (5 mm)/190 kg (15 mm)
(omg.temp. 32°C, watertemp. 21°C)
WATERVERBRUIK
PER 24 UUR
Circa 0,73 m³ (omg.temp. 10°C, watertemp. 10°C)
Circa 0,36 m³ (omg.temp. 21°C, watertemp. 15°C)
Circa 0,28 m³ (omg.temp. 32°C, watertemp. 21°C)
VORM VAN IJS
VRIESCYCLUSTIJD
IJSPRODUCTIE
PER CYCLUS
Circa 3,2 kg/140 stuks (omg.temp. 21°C,
watertemp. 15°C)
AFMETINGEN
AFWERKING BUITENKANT
ELEKTRISCHE
AANSLUITINGEN
X-type aansl. (met Europese aansluitstekker)
AANSLUITING VAN
WATERTOEVOER
Inlaat G3/4 (aangesloten aan achterkant)
AFVOERAANSLUITINGEN
IJSPRODUCTIESYSTEEM
IJSOPVOERSYSTEEM
COMPRESSOR
CONDENSOR
WARMTEAFGIFTE
VERDAMPER
KOELMIDDELREGELING Thermostatisch expansieventiel
KOELMIDDELVULLING
IJSPRODUCTIEREGELING
Thermistor, timer
Besturingsprintplaat
ONTDOOIING Thermistor
BUNKERSCHAKELAAR
WATERREGELING
IJSPRODUCTIE
Timer, beweging van waterbak
ELEKTRISCHE BEVEILIGING
Klasse I-apparaat, zekering van 5 A
BEVEILIGING VAN
COMPRESSOR
Overbelastingsbeveiliging met automatische reset
BEVEILIGING VAN
IJSMACHINE
Interlock besturingsprintplaat
GEWICHT
VERPAKKING
TOEBEHOREN
BEDRIJFSOMSTANDIGHEDEN
Omgevingstemp.: 1-40°C, watertoevoertemp.: 5-35°C
Watertoevoerdruk: 0,7-8 bar (0,07-0,78 MPa),
spanningsbereik: nominale spanning ±6%
* Wij behouden ons het recht voor om zonder voorafgaande kennisgeving wijzigingen aan
te brengen in specificaties en ontwerp.
IJsblokjesmachine van Hoshizaki
IM-240ANE
1 FASE 220 - 240 V 50 Hz
6,6 A (omg.temp. 32°C, watertemp. 21°C)
35 A
83%
Blokjes circa 28 × 28 × 32 mm
Circa 20 min. (omg.temp. 21°C, watertemp. 15°C)
560 mm (B) × 700 mm (D) × 880 mm (H)
Roestvrij staal
Afvoer R3/4 (aangesloten aan achterkant)
Celtype
Heetgasinspuiting
Hermetisch
Luchtgekoelde lamellencondensor
2870 W (2470 kcal/u) (omg.temp. 32°C, watertemp. 21°C)
Koperen buis op plaat en cellen
R404A
Microschakelaar met timer
Nettogewicht 80 kg/brutogewicht 91 kg
Doos 680 mm (B) × 820 mm (D) × 1065 mm (H)
IJsschep, installatieset, uitvalschacht
