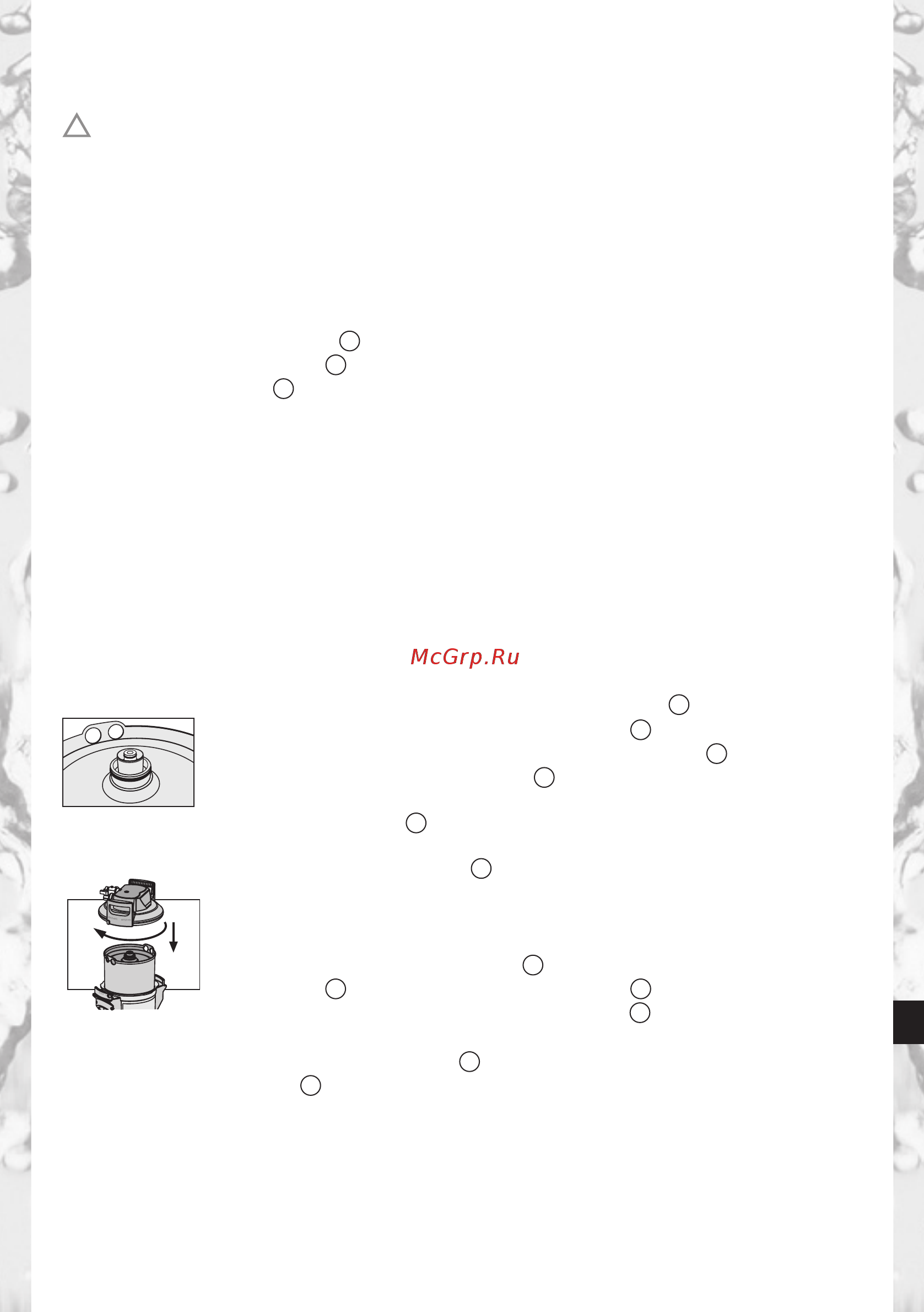

4 Установка
!
Внимание: перед установкой необходимо ознакомиться с главами 10
«Технические параметры» и 3 «Руководство по использованию и безопасности».
В
случае, если до момента монтажа оборудование хранилось либо транспортировалось
при температуре ниже 0 °С, необходимо, вскрыв оригинальную упаковку, оставить
его на 24 часа в помещении, где предусматривается его установка.
4.1 Стандартная комплектация
Перед монтажом следует извлечь все поставленные детали из упаковки и
произвести осмотр на предмет полноты комплектации:
1x Колба высокого давления
1
1x Головная часть фильтра
3
1x Сменный картридж
2
, Примечание: синим цветом маркируется картридж PURITY
1200 Clean, красным цветом маркируется картридж PURITY 1200 Clean Extra.
1x Руководство по эксплуатации
1x Тест-комплект для определения карбонатной или общей жесткости
1x Стикер для паспорта сервисного обслуживания, Примечание: голубой стикер
предназначен для PURITY 1200 Clean, красный стикер - для PURITY 1200 Clean Extra.
1x Понижающий переходник 1"– 3/4"
1x Промывочный клапан с промывочным шлангом
При обнаружении недостающих компонентов стандартной комплектации необходимо
обратиться в представительство BRITA в вашем регионе.
4.2 Сборка колбы высокого давления с головной частью фильтра
• Наступите обеими ногами на опорные ножки
9
.
• Приподнимите колбу высокого давления
1
. Поворачивайте ее
по часовой стрелке до тех пор, пока ручки колбы
11
не встанут
параллельно опорным ножкам
9
.
• Снимите с картриджа фильтра защитный колпачок для
транспортировки
12
.
• Следует проверить правильность посадки кольцеобразного
уплотнителя картриджа
2
в предусмотренном углублении,
убедиться в отсутствии грязи и повреждений.
Примечание: на заводе посадочное гнездо картриджа обработано
пищевой смазкой.
•
Наступите на опорные ножки
9
и разместите головную часть
фильтра
3
на колбе высокого давления
1
. Место расположения
стрелки на ручке головной части фильтра
14
должно при этом
совпасть с углублением INSERT.
• Надавите на головную часть фильтра
3
и поверните ее по часовой стрелке до
зацепления с замком
8
.
4.3 Установка входного и выходного шлангов
Примечание: входной и выходной шланги не входят в стандартный комплект
поставки. Рекомендуется использовать комплект шлангов BRITA.
81
