12
• 2 elementi di fissaggio a 3 attacchi D;
• 4 elementi di fissaggio a 2 attacchi E;
• 8 rondelle in plastica F;
• 12 viti G e relative rondelline di gomma trasparente H;
• supporti ad U premontati sull'alzatina.
ATTENZIONE: la fase di montaggio dei vetri è un'operazione
delicata da eseguirsi con estrema cautela, onde evitare il
danneggiamento degli elementi in vetro.
Per un corretto montaggio dei vetri rispettare la sequenza delle
operazioni da compiere, come riportate nel presente libretto:
FASE 1: Preassemblaggio del gruppo vetri;
FASE 2: Posizionamento del gruppo vetri sull'alzatina.

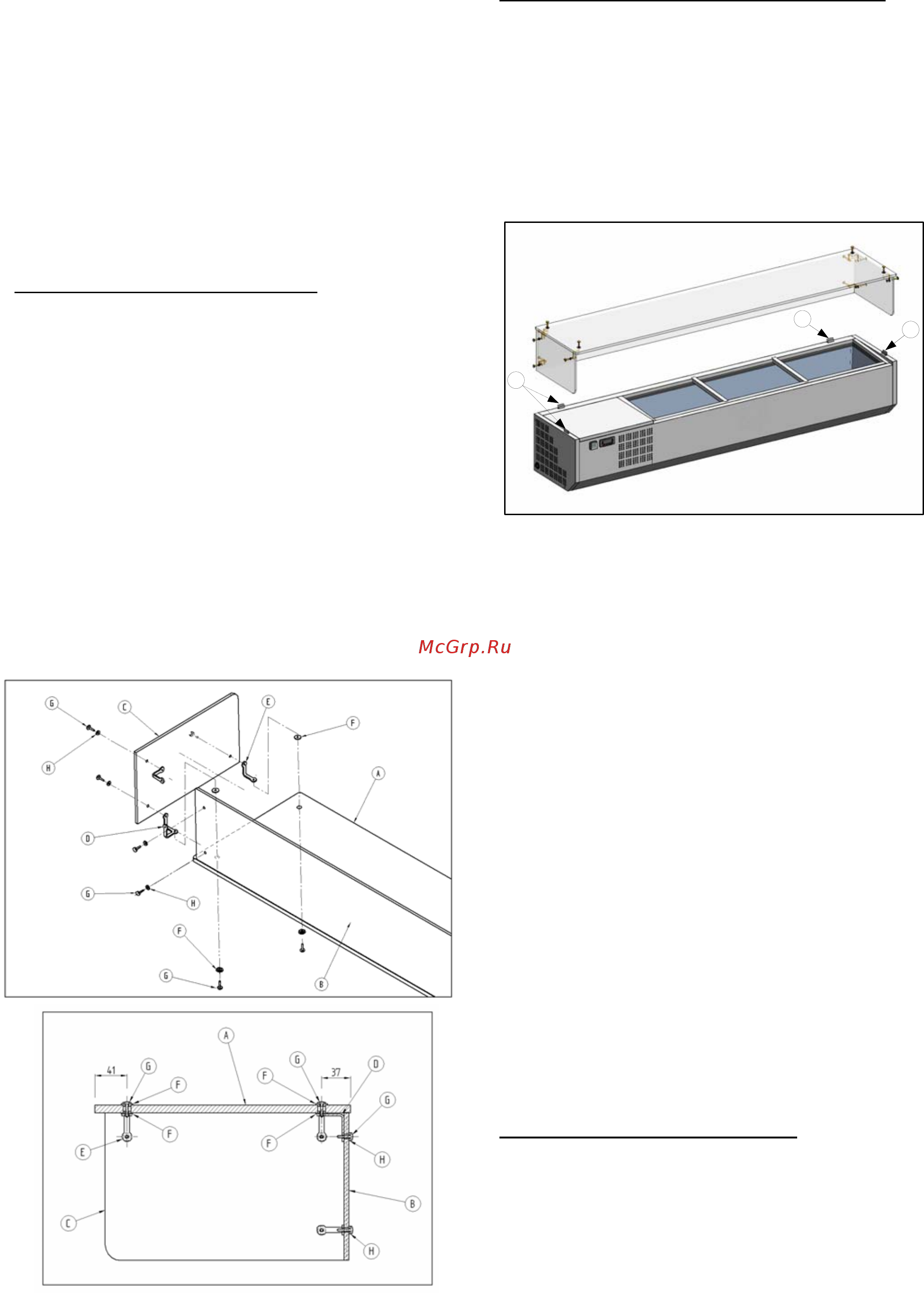

FASE 1: Preassemblaggio del gruppo vetri
Prima di posizionare i vetri sull'alzatina occorre procedere ad
un preassemblaggio degli stessi al fine di ottenere una
struttura da "appoggiare" sull'alzatina. Per assemblare tale
struttura procedere come riportato:
• bloccare gli elementi D ed E al vetro Superiore A con le viti
G, dopo aver inserito le otto rondelle F nei relativi fori (fare
attenzione al fatto che gli elementi D vanno fermati nei fori
distanti dal bordo 37 mm del vetro, mentre i due elementi E
vanno fissati ai fori distanti 41 mm dal bordo opposto);
• montare i due vetri laterali C agli elementi D ed E con le
relative viti G, dopo aver inserito tra vetro e vite una rondella
di gomma H;
• montare il vetro frontale B in modo analogo e bloccarlo ai
vetri laterali attraverso gli altri due elementi di fissaggio E,
servendosi delle relative viti e rondelle di gomma;
• il gruppo dei quattro vetri e relativi elementi di fissaggio così
assemblato, pur avendo una certa rigidezza, deve essere
maneggiato con cura;
• si raccomanda di non praticare un serraggio eccessivo delle
viti sui cristalli per evitare il danneggiamento degli stessi
FASE 2: Posizionamento del gruppo vetri sull'alzatina
(vedere figura seguente)
ATTENZIONE: il gruppo vetri preassemblato, pur avendo una
certa rigidezza, deve essere maneggiato con cautela per
evitare possibili rotture.
Posizionare il gruppo vetri sopra l'alzatina infilandoli all'interno
dei supporti ad U presenti sul perimetro della stessa: si tratta
di una fase molto delicata da compiersi con cautela.
ATTENZIONE: tali cristalli non sono adatti al sostentamento di
qualsiasi peso né sopportano eccessivi e rapidi sbalzi termici.
MONTAGGIO DEI VETRI PER
ALZATINE L=2590
\La dotazione delle alzatine con vetrinetta comprende i
seguenti elementi (vedere figure nelle pagine seguenti):
• 2 vetri Superiori A di spessore 10 mm
• 2 vetri Frontali B di spessore 6 mm;
• 2 vetri Laterali C di spessore 6 mm;
• 2 elementi di fissaggio a 3 attacchi D;
• 6 elementi di fissaggio a 2 attacchi E;
• 14 rondelle in plastica F;
• 20 viti G e relative rondelline di gomma trasparente H;
• 2 piastrini fissaggio vetri I;
• 1 elemento di sostegno gruppi vetri L;
• 3 viti autofilettante M;
• 2 dadi M3 N;
• supporti ad U premontati sull'alzatina.
ATTENZIONE: la fase di montaggio dei vetri è un'operazione
delicata da eseguirsi con estrema cautela, onde evitare il
danneggiamento degli elementi in vetro.
Per un corretto montaggio dei vetri rispettare la sequenza delle
operazioni da compiere, come riportate nel presente libretto:
FASE 1: Preassemblaggio dei gruppi vetri;
FASE 2: Posizionamento elemento di sostegno gruppi
vetri sull’alzatina
FASE 3: Posizionamento dei gruppi vetri sull'alzatina.
FASE 1: Preassemblaggio dei gruppi vetri
(vedere figure
seguenti)
Prima di posizionare i vetri sull'alzatina occorre procedere ad
un preassemblaggio degli stessi al fine di ottenere una
struttura da "appoggiare" sull'alzatina. Per quanto riguarda
queste alzatine sono da premontare separatamente il gruppo
vetri destro e sinistro utilizzando la stessa procedura. Per
assemblare tali strutture procedere come riportato:
U
U
U
